SO-52v11-SC, SO-52v21-PMS, PCS-500 — резервна аварійна сигналізація підстанцій
Резервна аварійна сигналізація (RSA) Mikronika для головних щитів керування підстанцій 110–400 кВ та електростанцій. Система працює незалежно від SSiN і формує звукові, світлові та інші тривоги за заданими логічними залежностями. Персонал отримує сигнал про подію навіть тоді, коли відмовила SCADA або станційна ЛОМ.
- Призначення
- резервна аварійна сигналізація (RSA), незалежна від системи керування та контролю
- Блоки
- BAS (збирання сигналів: MWS, MSS, комунікаційний модуль, резервоване живлення), панелі візуалізації PCS-xxx, панель керування KWG-xxx із сенсорним РК
- Конструкція
- касета 19″ із шиною LVDS
- Зв'язок
- гальванічно розв'язані інтерфейси, оптична мережа до SAS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

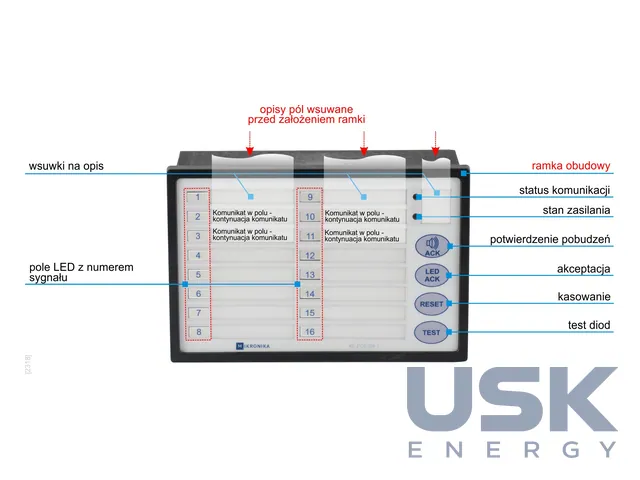

До лінійки входять пристрій центральної сигналізації SO-52v11-SC, польовий сигнальний модуль SO-52v21-PMS і панелі аварійної сигналізації SO-52PCS-500-xxxx. Модуль SO-52v11-SC веде центральну сигналізацію тривог на енергооб'єктах усіх класів напруги. Коли спрацьовує тривожний вхід або виконується умова збірної тривоги, світлодіод цієї тривоги починає блимати й вмикається звуковий сигнал. Кнопка «Акцептація» підтверджує активні тривоги, звук стихає, а світлодіоди переходять у постійне світіння, якщо причина ще не зникла. Кнопка «Скидання» гасить уже підтверджені тривоги, кнопка «Тест» перевіряє всі світлодіоди та запускає внутрішній тест.

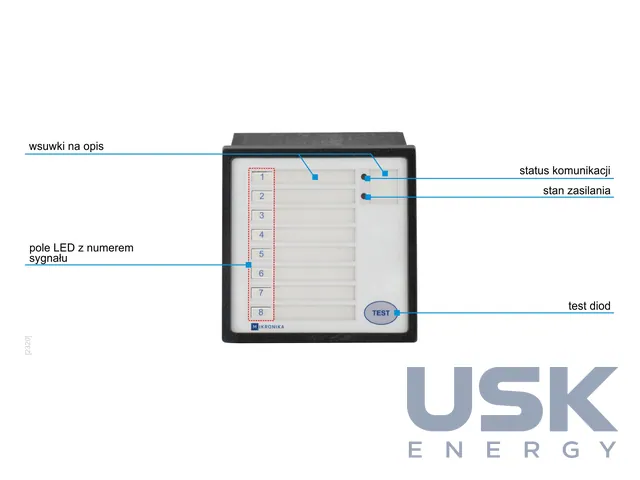

Апаратно RSA складається з трьох частин. Блок збирання сигналів BAS-xxx містить модулі дискретних входів MWS-xxx (у MWS-2xx по 32 дискретні входи), модулі виходів керування й сигналізації MSS-xxx, комунікаційний модуль і один або кілька модулів резервованого живлення. Блок візуалізації — одна чи кілька презентаційних панелей PCS-xxx зі світлодіодною сигналізацією. Панелі PCS-101 і PCS-301 мають по 64 світлодіоди RGB, PCS-201 має 10. Панель керування KWG-xxx з графічним РК-екраном і сенсорною панеллю показує текстові повідомлення, реєстри тривог і журнал подій. Модулі ставлять у касету 19″ із шиною LVDS.

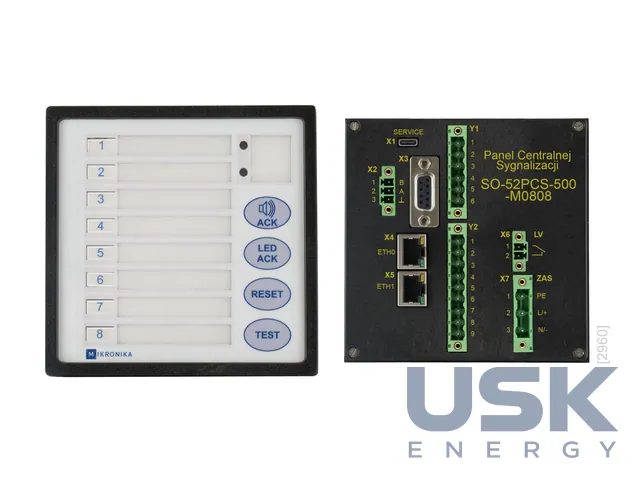

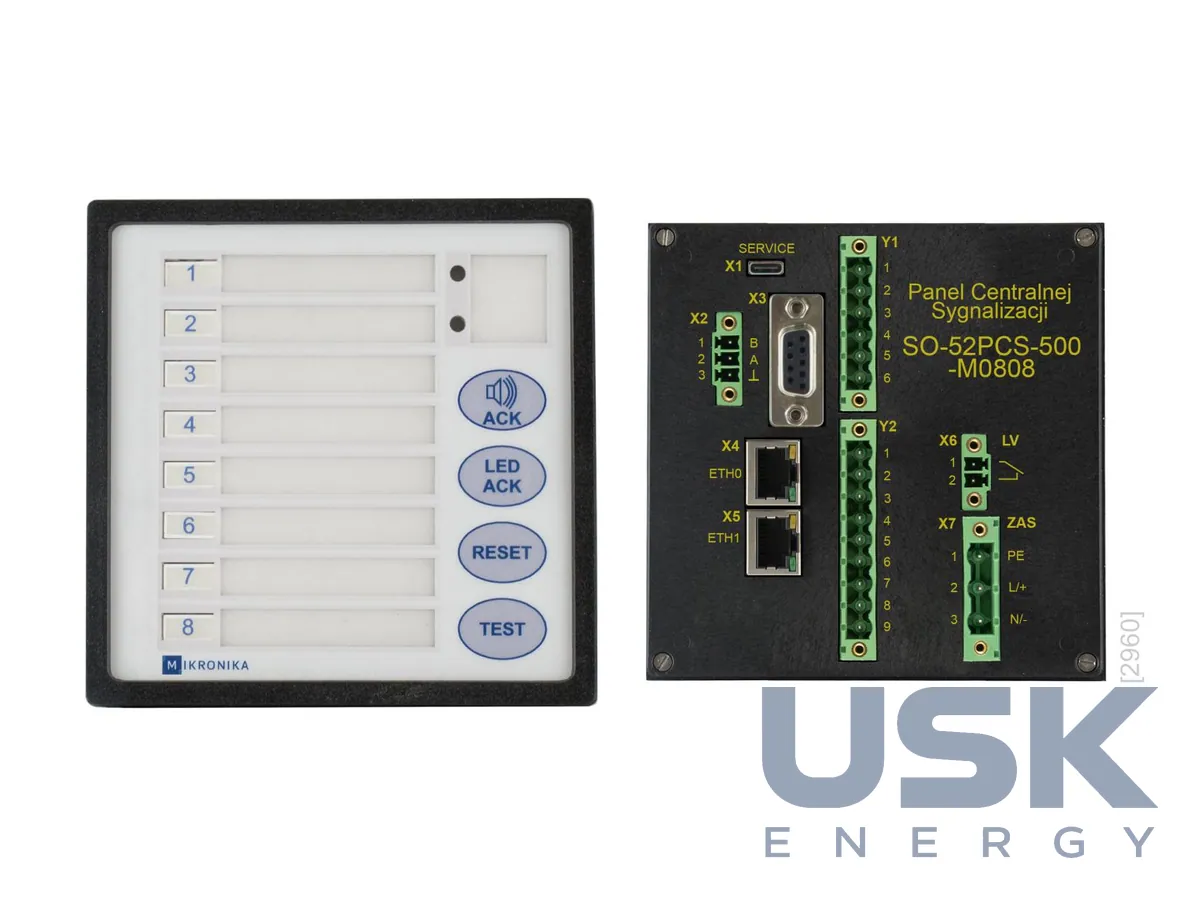

Кожній тривозі користувач призначає пріоритет і колір світлодіода (червоний, зелений, жовтий або синій), яскравість регулюється, під кожен світлодіод ставиться змінна етикетка. Збірні тривоги будуються логічними функціями в програмі pConfig. Зовнішній звуковий або світловий сигнал вмикається через конфігуровані виходи. Панелі PCS-500 випускаються у виконаннях M08, M16, M0808 та інших з різною кількістю сигнальних полів.

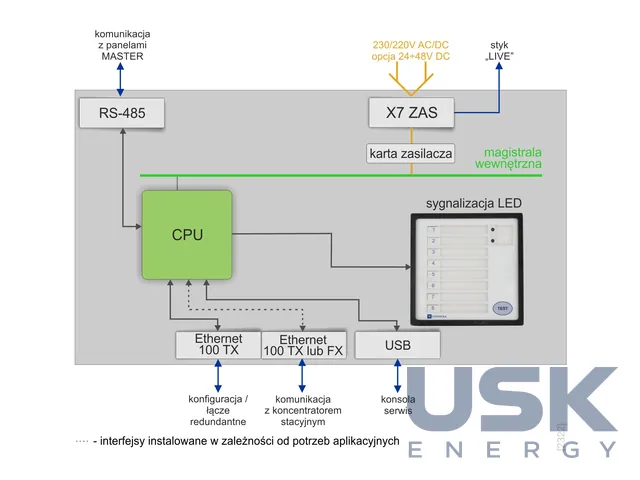

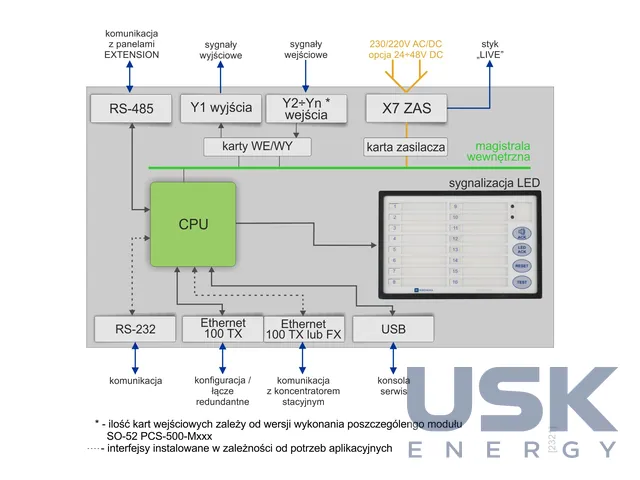

Функціональні блоки з'єднано гальванічно розв'язаними інтерфейсами, а вся RSA може підключатися до станційної автоматики SAS оптичною мережею. Із системою станції центральна сигналізація обмінюється за DNP 3.0, PN-EN 61850 або PPM2 по CANBUS/RS-485 і може працювати в режимі PRP. Сигналізацію встановлюють окремо або в шафах станційних контролерів. Польовий модуль SO-52v21-PMS збирає сигнали стану обладнання в полі підстанції, показує їх на власній панелі й передає збірні сигнали в SSiN автономно від SCADA. Окремий напрям застосування становлять підстанції без постійного персоналу з місцевими постами та об'єкти, де вимагається резервування сигналізації.
Технічні характеристики
| Призначення | резервна аварійна сигналізація (RSA), незалежна від системи керування та контролю |
|---|---|
| Блоки | BAS (збирання сигналів: MWS, MSS, комунікаційний модуль, резервоване живлення), панелі візуалізації PCS-xxx, панель керування KWG-xxx із сенсорним РК |
| Конструкція | касета 19″ із шиною LVDS |
| Зв'язок | гальванічно розв'язані інтерфейси, оптична мережа до SAS |
| MWS-2xx | 32 дискретні входи |
Запит ціни та строку поставки
SO-52v11-SC, SO-52v21-PMS, PCS-500 — резервна аварійна сигналізація підстанцій. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8531 20 20 00 |
|---|---|
| HS, 6 знаків | 8531 20 |
| CN (ЄС) | 8531 20 20 |
| HTSUS (США) | 8531 20 00 40 |
| Митний тариф КНР | 8531 20 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких об'єктів призначена резервна сигналізація RSA?
Для головних щитів керування підстанцій 110–400 кВ та електростанцій, а також підстанцій без постійного персоналу з місцевими постами.
Скільки входів має модуль MWS-2xx?
Модуль дискретних входів MWS-2xx має 32 входи. Кількість модулів у блоці BAS визначають за обсягом сигналів об'єкта.
Якими протоколами SO-52v11-SC зв'язується із системою станції?
За DNP 3.0, PN-EN 61850 або PPM2 по шині CANBUS чи RS-485, можлива робота в режимі PRP.
