SO-52v11-S-2, SO-52v11-S-3, SO-5431 — синхронізатори та контролери синхронізму вимикачів
Синхронізатори та контролери синхронізму SO-52v11-S-2, SO-52v11-S-3 і SO-5431 для ввімкнення вимикачів на паралельну роботу частин енергосистеми. Пристрій керує вимикачем із синхронізацією відносно опорної напруги шини або приєднання і захищає його від неприпустимого струму в момент ввімкнення. Застосовуються на шиноз'єднувальних, лінійних і генераторних вимикачах підстанцій 110–400 кВ.
- Призначення
- синхронне ввімкнення вимикачів у комірках РП усіх класів напруги
- Режими
- центральна синхронізація на підстанції або польовий синхронізатор
- Опорна напруга
- шина або приєднання
- Конструкція S-1
- касета 10″/6U: MPA-400, MWS-208 (220 В DC), MSS-328 (5 А/220 В DC), MSS-238 (0,25 А/220 В DC), MZA-410
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
До лінійки входять контролери SO-52v11-S-2 і SO-52v11-S-3 та синхронізатор SO-5431. Раніше випускані SO-52v11-S і SO-52v11-S-1 не рекомендовані для нових проєктів, їх замінено моделлю S-2. Синхронізатор керує процесом з'єднання двох ліній електропередачі й виконує синхронне ввімкнення вимикачів у комірках РП усіх класів напруги. На підстанції він працює в схемі центральної синхронізації, обслуговуючи кілька вимикачів, або як польовий синхронізатор одного вимикача.
SO-52v11-S-2 вмикає вимикачі однофазно або трифазно, виконує синхронні та асинхронні ввімкнення за великих різниць частот і контролює синхронізм в одній або трьох фазах. Напруги для синхронізації вибираються автоматично за топологією. Попередньо налаштовано приєднання з 1 вимикачем, 2 вимикачами та схему 3/2, а довільну топологію можна задати до 5 вимикачів без зовнішніх комутаційних схем. До контролера під'єднують до 12 напруг (8 точок вимірювання), він стежить за справністю кіл напруги та їх несиметрією. Вісім банків уставок підлаштовують параметри під поточний режим мережі.

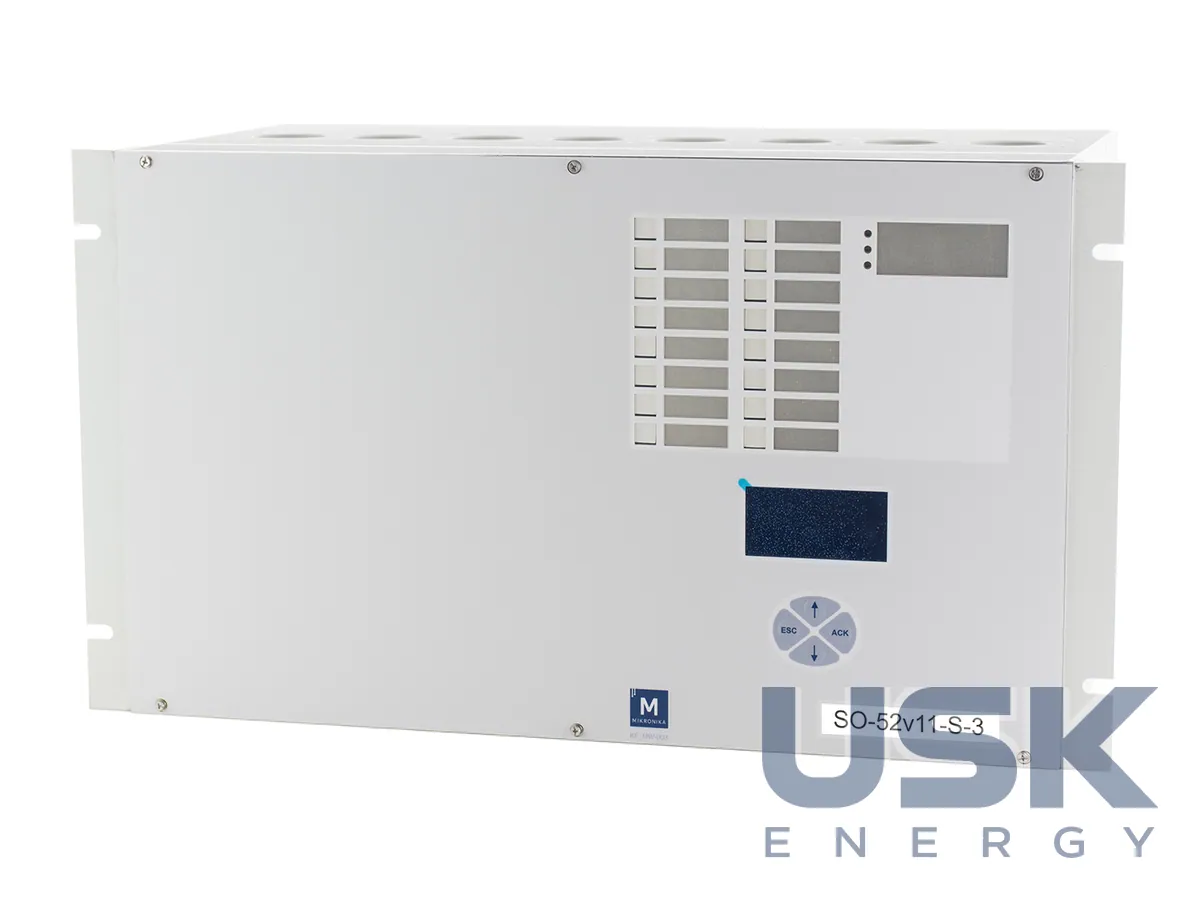

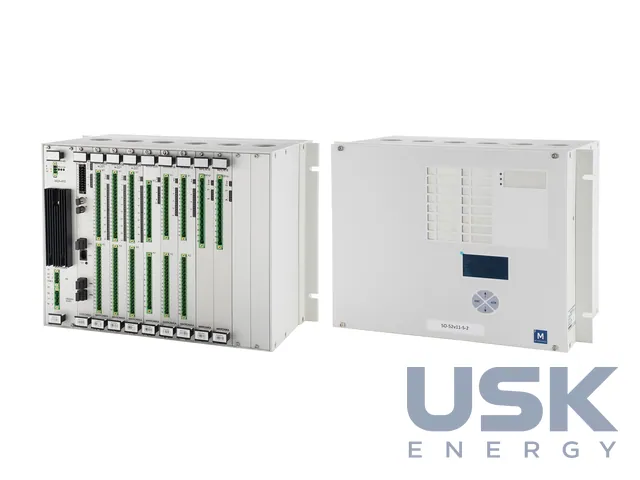

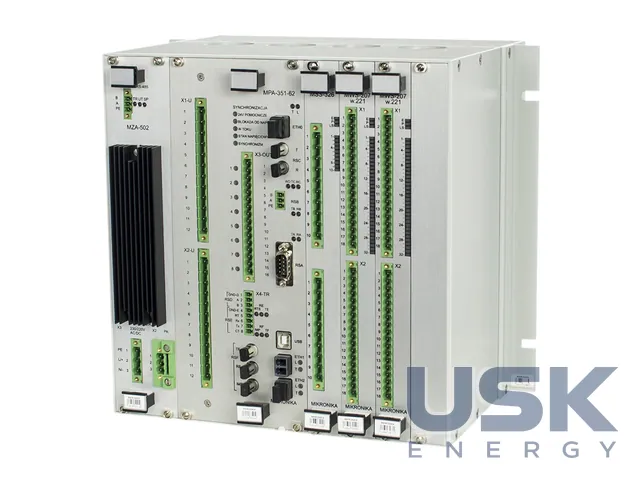

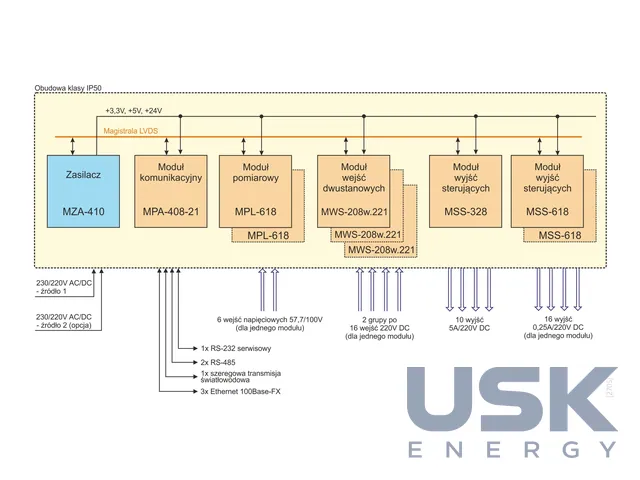

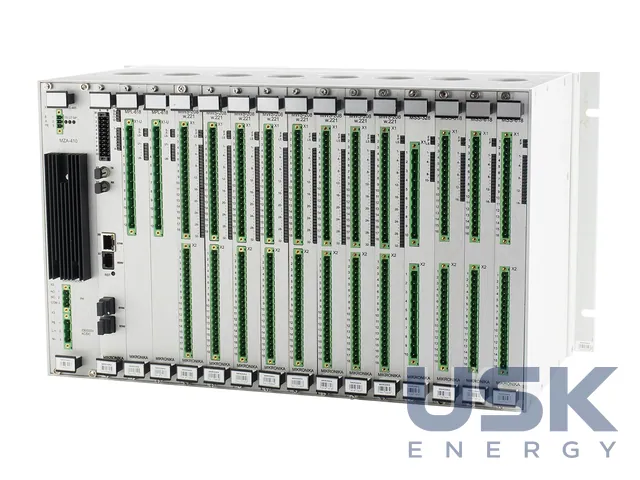

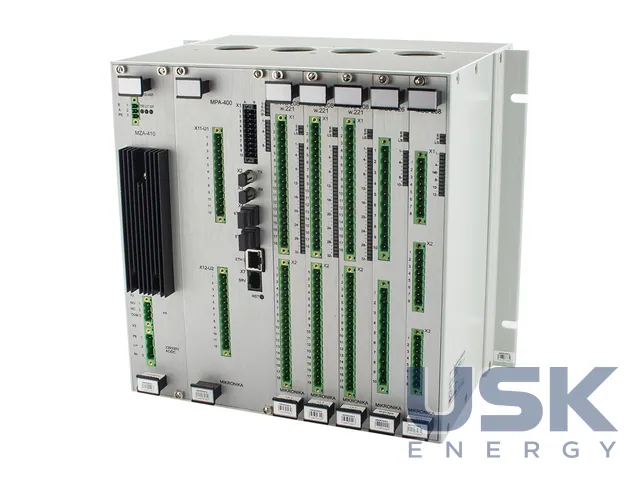

Контролер синхронізму складається з модулів у закритому корпусі 10″/6U для щитового або стелажного монтажу. Кількість модулів дискретних входів і виходів залежить від типу приєднання, мінімальна конфігурація має один модуль входів MWS і один модуль виходів MSS. У корпусі стоять вимірювально-комунікаційний модуль MPA-400, модулі дискретних входів 220 В DC MWS-208, модулі виходів керування 5 А/220 В DC MSS-328 і 0,25 А/220 В DC MSS-238 та блок живлення MZA-410. Модуль MPA-400 виконує вимірювання, розрахунки й алгоритми керування та тримає внутрішній і зовнішній зв'язок.
Протоколи Modbus, DNP 3.0, PN-EN 60870-5-10x і PN-EN 61850 дають повну взаємодію з вищими системами різних виробників. Команда на ввімкнення надходить через дискретні входи або протоколом. Перебіг синхронізації записується в енергонезалежну пам'ять, час синхронізується з роздільністю краще за 1 мс протоколом або від сервера NTP/SNTP. Параметри задають місцево чи дистанційно програмою pConfig. Пристрої працюють за сильного запилення, вологості та електромагнітних завад. Функції синхронного ввімкнення вбудовано також у контролери SO-52v11 і модуль вимикача SO-52v11-eMW, а синхронізатори застосовують і для ввімкнення розподіленої генерації на паралельну роботу.
Технічні характеристики
| Призначення | синхронне ввімкнення вимикачів у комірках РП усіх класів напруги |
|---|---|
| Режими | центральна синхронізація на підстанції або польовий синхронізатор |
| Опорна напруга | шина або приєднання |
| Конструкція S-1 | касета 10″/6U: MPA-400, MWS-208 (220 В DC), MSS-328 (5 А/220 В DC), MSS-238 (0,25 А/220 В DC), MZA-410 |
| Умови | запилення, вологість, електромагнітні завади |
| Актуальні моделі | SO-52v11-S-2, SO-52v11-S-3 (S і S-1 замінено на S-2) |
Запит ціни та строку поставки
SO-52v11-S-2, SO-52v11-S-3, SO-5431 — синхронізатори та контролери синхронізму вимикачів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 90 |
| Митний тариф КНР | 9032 89 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
У яких режимах працює синхронізатор на підстанції?
У схемі центральної синхронізації для кількох вимикачів або як польовий синхронізатор одного вимикача. Опорна напруга береться з шини або приєднання.
Скільки напруг можна під'єднати до SO-52v11-S-2?
До 12 напруг, що відповідає 8 точкам вимірювання. Довільну топологію задають до 5 вимикачів.
Які протоколи підтримує контролер синхронізму?
Modbus, DNP 3.0, PN-EN 60870-5-10x, PN-EN 61850 та інші, тому його інтегрують у системи різних виробників.
