SO-52v11-eMC-A, SO-52v11-eMB, USP-001-PZ — керування охолодженням і моніторинг трансформаторів
Mikronika випускає контролери систем охолодження та допоміжні перетворювачі для силових трансформаторів, що працюють разом із SYNDIS OMT і SYNDIS ESB. SO-52v11-eMC-A керує охолодженням масляних дво- і триобмоткових трансформаторів та автотрансформаторів, SO-52v11-eMB моніторить систему охолодження, USP-001-PZ передає положення РПН. Застосування охоплює трансформатори й автотрансформатори 110–400 кВ та блокові трансформатори електростанцій.
- SO-52v11-eMC-A
- керування охолодженням масляних дво- і триобмоткових трансформаторів та автотрансформаторів
- Функції
- підтримання температури ізоляції, ротація груп охолодження, періодичне ввімкнення проти «застою», розрахунок температури найбільш нагрітої точки, аналогові виходи
- Входи
- максимальна температура оливи, струм навантаження, дискретні сигнали
- SO-52v11-eMB
- моніторинг системи охолодження
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

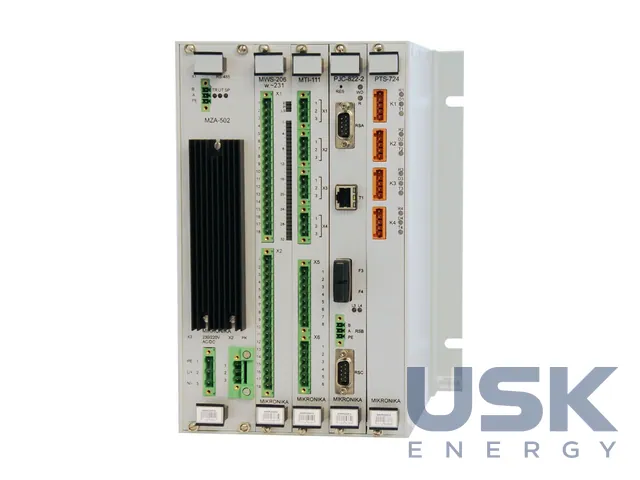

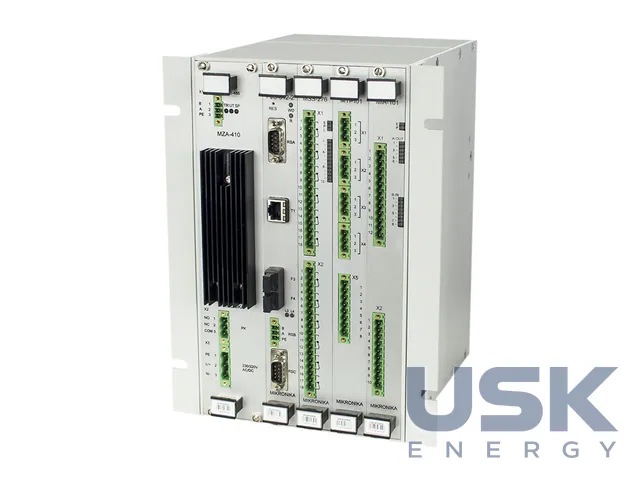

Головне завдання SO-52v11-eMC-A полягає в утриманні температури твердої ізоляції в заданих межах без перегрівання, контролер стежить і за масляною ізоляцією. Потрібна температура має триматися незалежно від змінного навантаження, температури навколишнього середовища та інших умов. Контролер реалізує алгоритми керування охолодженням типів OFAF, ODAF, ONAN і ONAF, вмикає та вимикає насоси й вентилятори, згруповані за ступенями охолодження, з ротацією порядку ввімкнення груп. Періодичне автоматичне ввімкнення охолодження запобігає «застою» обладнання, паралельно діє керування за струмовим критерієм.
Основні вхідні величини охоплюють виміряну максимальну температуру оливи у верхньому шарі, струм навантаження та стан охолодження, приймаються й зовнішні дискретні сигнали, наприклад про ввімкнення трансформатора під напругу. Для кожної обмотки реалізовано теплову модель, контролер розраховує температуру найбільш нагрітої точки, а метод розрахунку обирають під час конфігурування. Він визначає старіння паперової ізоляції, задає аварійні пороги для температур обмоток і оливи, контролює рівень оливи. Допустимі навантаження й час до перевищення критичних параметрів передаються в диспетчерські центри або місцеву SCADA.

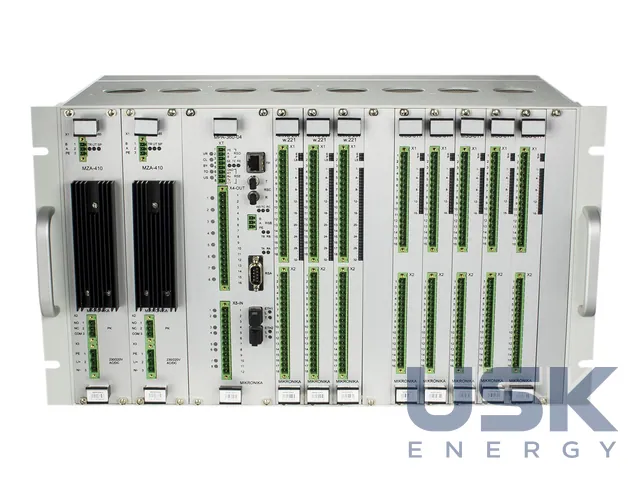

Входи конфігуруються під резистивні або струмові датчики, можливе вимірювання температури обмоток оптоволоконними датчиками. Пристрій має 4 незалежні канали Ethernet 100Base-FX, лінії RS-485 для інтелектуальних датчиків, місцевий або віддалений РК-термінал із сенсорною клавіатурою та працює із системою керування підстанції за PN-EN 61850. Модульна конструкція нарощує кількість вимірювань, дискретних входів, виходів і аналогових виходів для індикації.

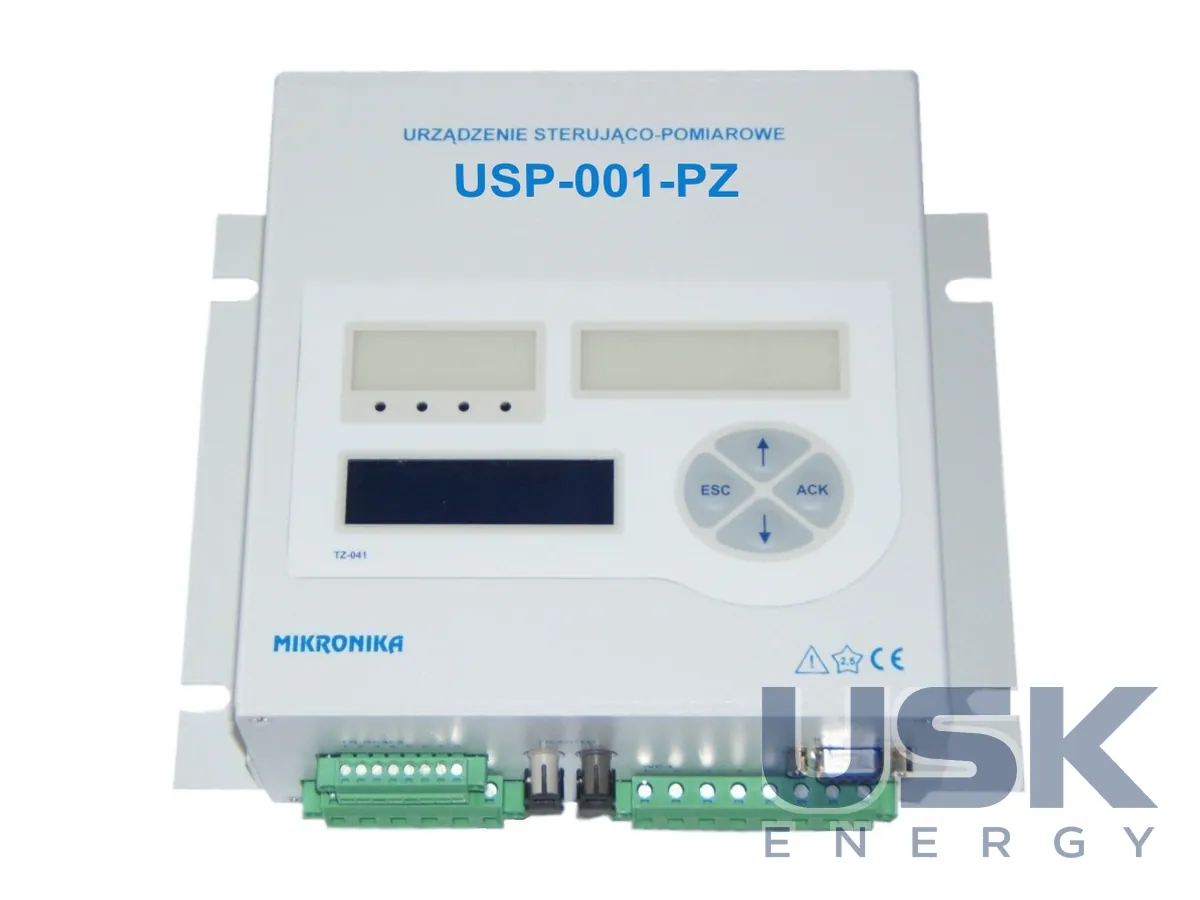

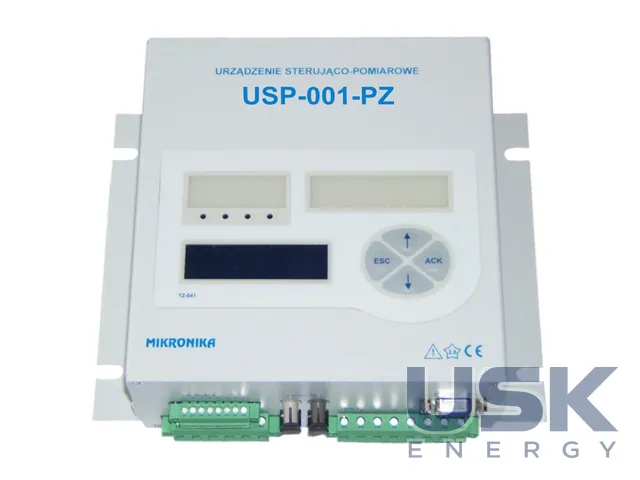

USP-001-PZ передає положення перемикача відгалужень у систему керування. Діагностичні пристрої серії USP-x01-PZ працюють із РПН з електроприводом будь-якого виробника: вимірюють активну потужність приводу під час перемикання, порівнюють її з еталонними кривими finger print і формують подію, якщо відхилення перевищує поріг. Записи передаються в ПЗ READIAG у форматі COMTRADE. До групи входять також пристрій моніторингу охолодження SO-52v11-eMB, вимірювальний зонд CPT-00x та система телекерування розподіленими блокуваннями SO-52v11-eMT з модульною конструкцією IP50 і синхронізацією SNTP з роздільністю менше 1 мс. Буклети опубліковано для SO-52v11-eMC, USP-x01-PZ і SO-52v11-eMT.
Технічні характеристики
| SO-52v11-eMC-A | керування охолодженням масляних дво- і триобмоткових трансформаторів та автотрансформаторів |
|---|---|
| Функції | підтримання температури ізоляції, ротація груп охолодження, періодичне ввімкнення проти «застою», розрахунок температури найбільш нагрітої точки, аналогові виходи |
| Входи | максимальна температура оливи, струм навантаження, дискретні сигнали |
| SO-52v11-eMB | моніторинг системи охолодження |
| USP-001-PZ | перетворювач положення РПН |
| CPT-00x | вимірювальний зонд |
| ПЗ | SYNDIS OMT, SYNDIS ESB |
Запит ціни та строку поставки
SO-52v11-eMC-A, SO-52v11-eMB, USP-001-PZ — керування охолодженням і моніторинг трансформаторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 90 |
| Митний тариф КНР | 9032 89 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які типи систем охолодження підтримує SO-52v11-eMC-A?
Контролер реалізує алгоритми для систем OFAF, ODAF, ONAN і ONAF масляних трансформаторів і автотрансформаторів. Він керує групами насосів і вентиляторів із ротацією порядку ввімкнення.
Як контролер визначає температуру обмоток?
За температурою оливи у верхньому шарі, струмом навантаження та станом охолодження він розраховує температуру найбільш нагрітої точки за тепловою моделлю кожної обмотки. Можливе й пряме вимірювання оптоволоконними датчиками.
Для РПН яких виробників підходять пристрої USP-x01-PZ?
Вони працюють із трансформаторами, що мають РПН з електроприводом будь-якого виробника. Записи перемикань передаються в ПЗ READIAG у форматі COMTRADE.
