SO-52-MUA, SO-52-MUiO, SO-52v11-SER-PB — польові пристрої цифрової підстанції
Польові пристрої Mikronika SO-52-MUA, SO-52-MUiO і SO-52v11-SER-PB утворюють рівень процесу цифрової підстанції. SO-52-MUA перетворює сигнали ТС і ТН окремого приєднання, SO-52-MUiO збирає дискретні сигнали й видає команди на первинне обладнання, SO-52v11-SER-PB виконує нагляд і автоматику комірки. Пристрої застосовують на нових цифрових підстанціях і під час реконструкції систем автоматизації підстанцій 110 кВ і СН.
- SO-52-MUA
- польовий вимірювальний перетворювач (merging unit) сигналів ТС і ТН, модуль MPA-370-03 + MZA-205
- Шина процесу
- LVDS; два незалежні інтерфейси, протокол PRP
- Встановлення
- у комірці поруч із ТС/ТН або в закритому приміщенні
- SO-52-MUiO
- польовий пристрій керування (дискретне введення-виведення)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Мережі переходять до Smart Grid із двонапрямленими потоками енергії, частка відновлюваної генерації зростає, і на підстанціях змінюється рівень вимірювань і керування. Станційна автоматика має взаємодіяти з вимірювальними трансформаторами й захистами різних приєднань, а цифровий зв'язок між пристроями відкриває вільний обмін інформацією між елементами розподіленої автоматики. Під таку архітектуру Mikronika випускає три польові пристрої, що працюють з іншими пристроями систем станційної автоматики (SAS) через шину процесу LVDS.

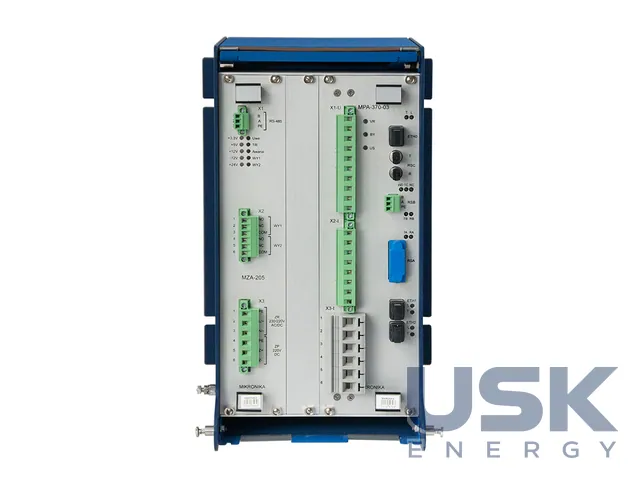

SO-52-MUA виконує роль merging unit, спеціалізованого вимірювального перетворювача сигналів напруги та струму окремих приєднань. Залежно від виконання його ставлять у комірці поруч зі звичайними трансформаторами струму й напруги або в закритому приміщенні, захищеному від негоди. До складу входять вимірювально-комунікаційний модуль MPA-370-03, що виконує польові аналогові вимірювання та обслуговує шину процесу, і блок живлення MZA-205. Пристрій безперервно вимірює напруги та струми вторинних кіл ТН і ТС, обробляє їх і надсилає результати через два незалежні комунікаційні інтерфейси. Інтерфейси працюють за протоколом паралельного резервування PRP, тож пристрій вписується в резервовані структури.

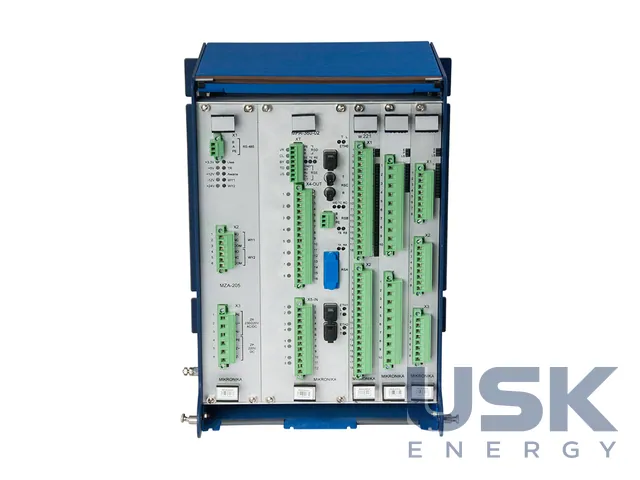

SO-52-MUiO збирає дискретні сигнали первинного обладнання та видає команди керування в комірках. Через шину процесу він передає поточні стани апаратів пристроям SAS вищого рівня, яким ці дані потрібні для керування. Модуль MWS-206-BH в.220 має 32 дискретні входи з гістерезисом і функцією burnishing, тобто підвищеним струмом входу на початку спрацювання близько 50 мс із наступним спаданням до 1 мА. Гістерезис стабілізує вхідні кола у складному середовищі підстанції, а burnishing не перегріває їх. Усі 32 входи гальванічно розв'язані, кількість входів можна збільшити. Модуль MPA-360-02 додає 8 дискретних входів, 8 сигнальних виходів, 2x RS-485, 1x RS-232, сервісні порти та оптичний порт ETH-FX шини процесу.

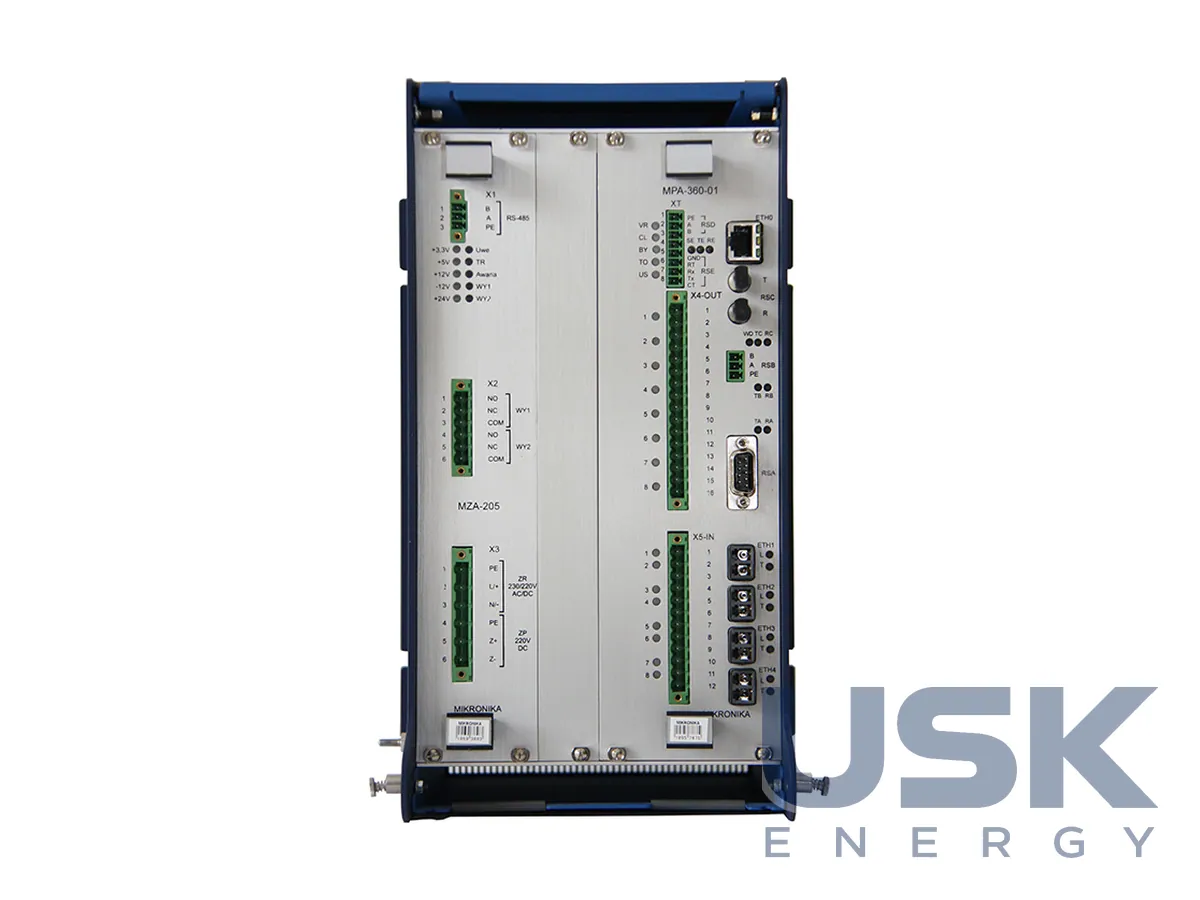

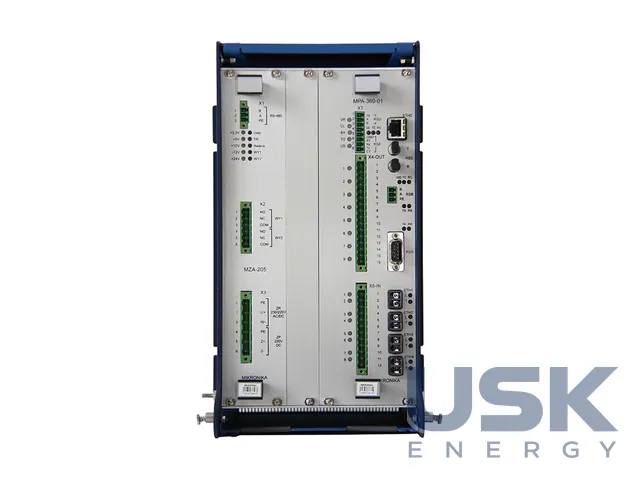

SO-52v11-SER-PB виконує всі завдання нагляду та автоматики в комірці цифрової підстанції. За вимірюваннями, керуванням і сигналізацією він відповідає контролеру SO-52v11-SER і має додаткові функції реєстрації збурень, визначення місця КЗ, аналізу якості енергії та синхронного ввімкнення synchrocheck. Версія PB має мережеві інтерфейси для приймання вибірок вимірювань із шини процесу, у ній стоїть модуль MPA-360-01 з оптичними портами ETH-FX для шини процесу та зв'язку. Виробник працює за ISO 9001, ISO 14001, ISO 45001, ISO/IEC 27001 та ISO 50001.
Технічні характеристики
| SO-52-MUA | польовий вимірювальний перетворювач (merging unit) сигналів ТС і ТН, модуль MPA-370-03 + MZA-205 |
|---|---|
| Шина процесу | LVDS; два незалежні інтерфейси, протокол PRP |
| Встановлення | у комірці поруч із ТС/ТН або в закритому приміщенні |
| SO-52-MUiO | польовий пристрій керування (дискретне введення-виведення) |
| SO-52v11-SER-PB | польовий контролер |
Запит ціни та строку поставки
SO-52-MUA, SO-52-MUiO, SO-52v11-SER-PB — польові пристрої цифрової підстанції. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як SO-52-MUA передає результати вимірювань?
Пристрій надсилає оброблені значення струмів і напруг через два незалежні інтерфейси шини процесу LVDS за протоколом паралельного резервування PRP. Так його вбудовують у резервовані структури.
Скільки дискретних входів має SO-52-MUiO?
Модуль MWS-206-BH в.220 має 32 гальванічно розв'язані входи з гістерезисом і функцією burnishing. Модуль MPA-360-02 додає 8 входів і 8 сигнальних виходів.
Які додаткові функції має SO-52v11-SER-PB порівняно з SO-52v11-SER?
Він додатково реєструє збурення, визначає місце КЗ, аналізує якість енергії й виконує synchrocheck. Версія PB приймає вибірки вимірювань із шини процесу.
