RC03 / RC-10 / RC-15 — шафи керування (контролери) реклоузерів OSM до 38 кВ

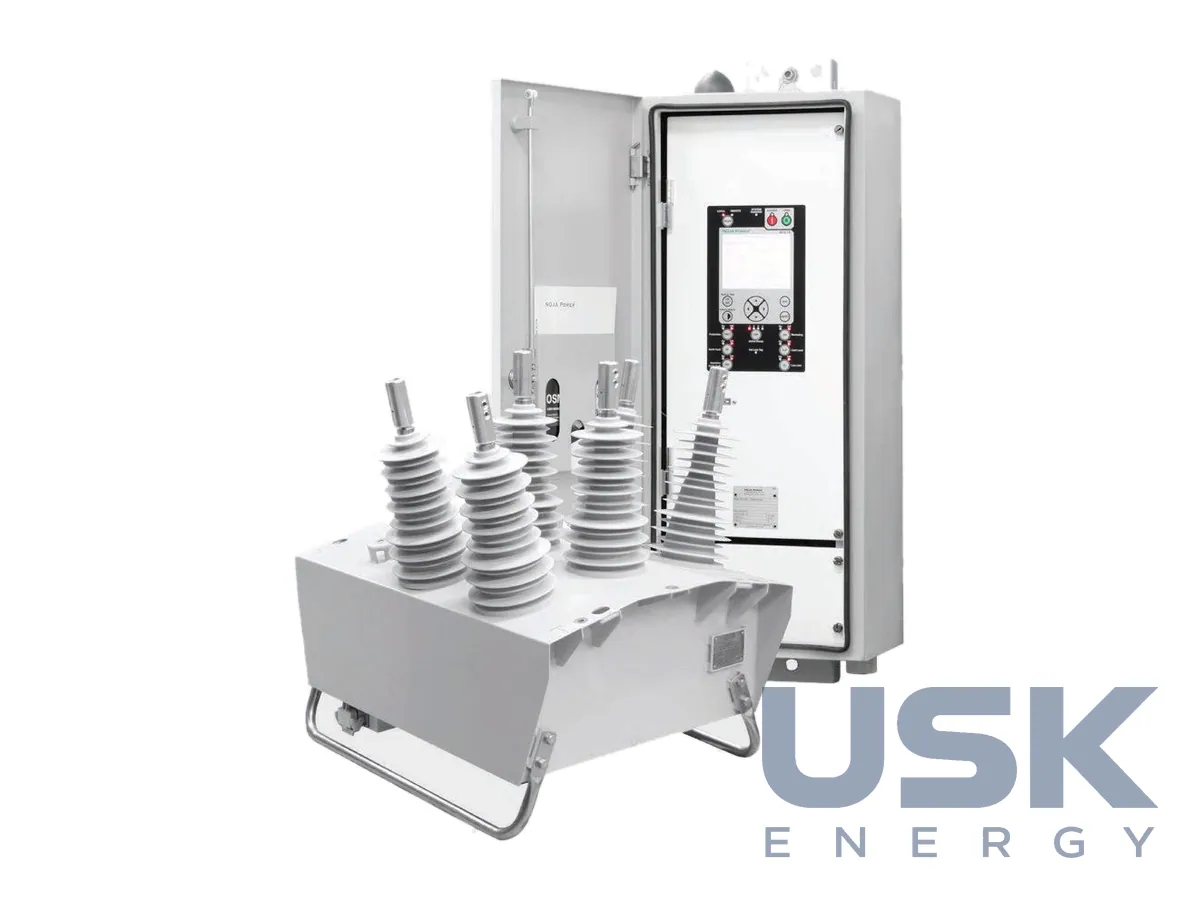

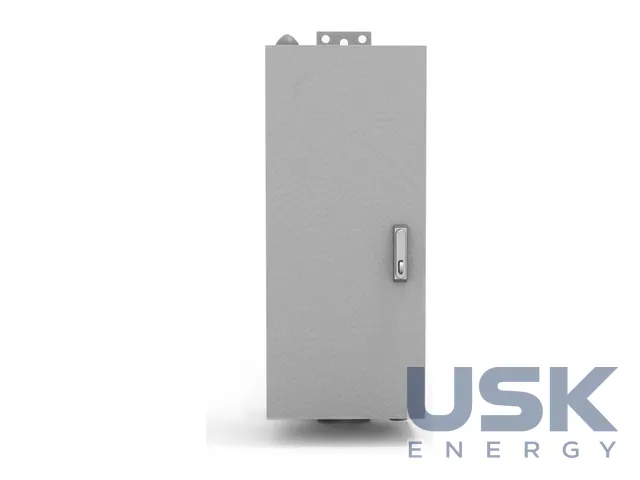

NOJA Power RC03, RC-10 і RC-15 — шафи керування з функціями релейного захисту, автоматики й телемеханіки для реклоузерів OSM класів 15–38 кВ. Разом із реклоузером і кабелем керування контролер утворює систему OSM Recloser System, готову до роботи одразу після встановлення. Корпус із нержавної сталі IP66 працює від −40 до +55 °C без нагрівачів і вентиляції.
- Призначення
- керування, захист і автоматика реклоузерів OSM до 38 кВ
- Моделі
- RC03, RC-10, RC-15
- Корпус
- нержавна сталь, IP66
- Діапазон робочих температур
- від −40 до +55 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
RC-10 і RC-15 побудовано на релейних модулях NOJA Power Relay 10 і Relay 15. Усередині промисловий комп'ютер із кількома процесорами, окремою ПЛІС для оброблення сигналів і окремим процесором захисту. Моделі відрізняються лише зв'язком. RC-15 має вбудований GPS для міток часу подій з мікросекундною точністю без каналів зв'язку, захищений Wi-Fi і модем 4G/3G/2G. RC03 створено на архітектурі RC10 для трифазних застосувань, він має компактний корпус IP66 із нержавної сталі й настроювану панель інтерфейсу MUI-01.
Захисних функцій понад 100. Серед них спрямований максимальний струмовий захист, захист від замикань на землю та зворотної послідовності, чутливий захист від замикань на землю з мінімальною уставкою 200 мА. Характеристики спрацювання за ANSI, IEC 255 або користувацькі, є миттєві ступені й ступені з незалежною витримкою. Окремо реалізовано захист від обриву проводу, провідністний захист і захист за гармоніками. У базовій конфігурації доступні контроль синхронізму ANSI 25, автосинхронізатор, захист від підвищення та зниження напруги й частоти з функціями розвантаження, моніторинг якості електроенергії. Логіку й автоматику Smart Grid програмують на основі IEC 61499.
Вбудований RTU у RC-10 і RC-15 підтримує DNP3, DNP3-SA, DNP3 over IP, IEC 61850 MMS і GOOSE, IEC 60870-5-101/104 та власні протоколи NOJA Power. У RC03 набір той самий, але без IEC 61850. Фізичні інтерфейси шафи Ethernet, USB і RS232. Для польових робіт лінійний персонал має застосунок NOJA Power для Android та iOS.
Журнал подій фіксує вид пошкодження, струм і відстань до місця пошкодження, дані виводяться на РК-дисплей 40×17 з підсвічуванням. Ведуться журнал зміни уставок і профіль навантаження, уставки завантажують програмою CMS. Панель керування можна винести на відстань до 120 м від шафи.
У шафі лише три електронні модулі. Їх замінюють викруткою за п'ять хвилин, вбудоване ПЗ оновлюють дистанційно. З реклоузером шафа з'єднується кабелем керування завдовжки від 4 до 20 м.
Технічні характеристики
| Призначення | керування, захист і автоматика реклоузерів OSM до 38 кВ |
|---|---|
| Моделі | RC03, RC-10, RC-15 |
| Корпус | нержавна сталь, IP66 |
| Діапазон робочих температур | від −40 до +55 °C |
| Мінімальна уставка ЧЗЗ (SEF) | 200 мА |
| Кількість функцій захисту | понад 100 |
| Протоколи RC-10 / RC-15 | DNP3, DNP3-SA, DNP3 over IP, IEC 61850 MMS і GOOSE, IEC 60870-5-101/104 |
| Протоколи RC03 | DNP3, DNP3-SA, DNP3 over IP, IEC 60870-5-101/104 |
| Зв'язок RC-15 додатково | GPS, захищений Wi-Fi, 4G/3G/2G |
| Інтерфейси | Ethernet, USB, RS232 |
| Дисплей | РК 40 × 17 з підсвічуванням |
| Виносна панель | до 120 м |
| Кабель керування | від 4 до 20 м |
Запит ціни та строку поставки
RC03 / RC-10 / RC-15 — шафи керування (контролери) реклоузерів OSM до 38 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 90 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим RC-15 відрізняється від RC-10?
Лише засобами зв'язку. RC-15 додатково має вбудований GPS, захищений Wi-Fi і модем 4G/3G/2G.
Які протоколи телемеханіки підтримує RC03?
DNP3, DNP3-SA, DNP3 over IP та IEC 60870-5-101/104. Протоколу IEC 61850 у RC03 немає, він є в RC-10 і RC-15.
Яка мінімальна уставка чутливого захисту від замикань на землю?
Мінімальна уставка ЧЗЗ становить 200 мА. Усього контролер має понад 100 функцій захисту.
