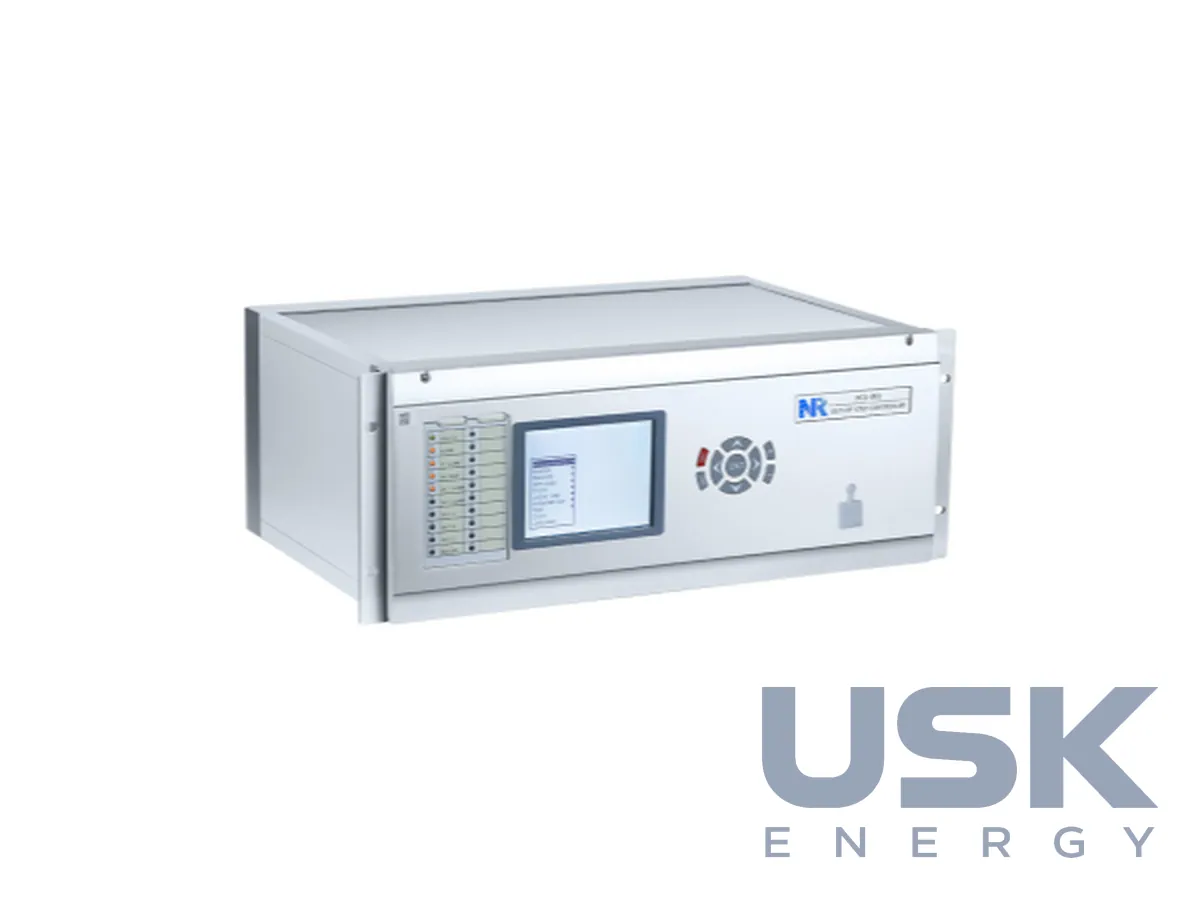

PCS-992 / PCS-993 / PCS-994 — комплекси протиаварійної автоматики: системи збереження стійкості, АЛАР, АЧР/АОЗН
Комплекси протиаварійної автоматики NR запобігають розвитку аварій в енергосистемі в каскадні вимкнення та великі знеструмлення. До лінійки входять система збереження стійкості PCS-992, автоматика ліквідації асинхронного режиму PCS-993 і пристрої частотної автоматики та автоматики за напругою PCS-994 / PCS-994S. Вони утворюють «третю лінію оборони» енергосистеми, особливо потрібну там, де перерва в живленні споживачів неприпустима.
- PCS-992
- система збереження стійкості (PSCS): головні, підпорядковані та виконавчі станції, зв’язок по оптиці, прогноз нестійкості
- PCS-993
- автоматика ліквідації асинхронного режиму: 6 зон на площині R-X, швидкий і повільний режими, поділ системи
- PCS-994 / 994S
- АЧР із прискоренням за df/dt, АОЗН із прискоренням за dU/dt, вимкнення генераторів при підвищенні частоти, поділ за напругою/частотою, самозапуск гідрогенераторів
- Реєстрація
- 32 осцилограми COMTRADE, 1024 подій
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PCS-992 (Power Stability Control System) працює на рівні всієї мережі. На відміну від схем, що реагують на вже виниклу нестійкість, він прогнозує її, і керувальні дії обираються до того, як система втратить стійкість. Комплекс складається з кількох головних, підпорядкованих і виконавчих станцій, пов’язаних оптичними каналами. Головні та підпорядковані станції розраховують таблиці керувальних дій для свого району й обмінюються даними, а виконавчі станції вимикають генератори та навантаження, запобігаючи коливанням і дефіциту потужності.
PCS-993 виявляє асинхронний режим між частинами енергосистеми за траєкторією опору, розбиваючи площину R-X на шість послідовних зон. Швидкий режим діє вже в першому циклі асинхронного ходу при періоді хитань від 200 мс. Повільний режим діє в другому циклі при періоді 100–200 мс або, за уставкою, після 2–15 циклів і служить резервом. Заходи включають поділ системи в заздалегідь вибраних перетинах на дві або більше частин, вимкнення генераторів, вимкнення навантаження й пуск синхронізації. Захисна зона обмежується власними вимірювальними органами.
PCS-994 і PCS-994S виконують автоматичне частотне розвантаження з прискоренням за швидкістю зниження частоти df/dt та автоматику обмеження зниження напруги з прискоренням за dU/dt. Вони вимикають генератори при підвищенні частоти, ділять систему при підвищенні частоти або напруги та запускають гідрогенератори у разі зниження частоти. Блокування за df/dt, dU/dt і несправністю кіл трансформаторів напруги не дають хибних спрацювань під час КЗ і підживлення від двигунів. Один пристрій охоплює всі чотири види режимної автоматики, при зниженні та при підвищенні частоти й напруги, тому окремі шафи для кожної функції не потрібні.
Пристрої побудовано на багатопроцесорній платформі NR, вони підтримують IEC 61850-8-1 MMS, DNP3.0 та IEC 60870-5-103 через порти Ethernet і RS-485. Реєстратор зберігає до 32 осцилограм COMTRADE, по 1024 зміни дискретних входів, події самоконтролю та робочі записи, передній порт RJ45 служить для перевірки та налаштування під час налагодження. Обмін між станціями ведеться цифровими каналами зв’язку через інтерфейси MUX-2M/64 і оптику G.703.
Технічні характеристики
| PCS-992 | система збереження стійкості (PSCS): головні, підпорядковані та виконавчі станції, зв’язок по оптиці, прогноз нестійкості |
|---|---|
| PCS-993 | автоматика ліквідації асинхронного режиму: 6 зон на площині R-X, швидкий і повільний режими, поділ системи |
| PCS-994 / 994S | АЧР із прискоренням за df/dt, АОЗН із прискоренням за dU/dt, вимкнення генераторів при підвищенні частоти, поділ за напругою/частотою, самозапуск гідрогенераторів |
| Реєстрація | 32 осцилограми COMTRADE, 1024 подій |
| Протоколи | IEC 61850-8-1 MMS, DNP3.0, IEC 60870-5-103 |
| Канали | MUX-2M/64, оптика G.703 |
Запит ціни та строку поставки
PCS-992 / PCS-993 / PCS-994 — комплекси протиаварійної автоматики: системи збереження стійкості, АЛАР, АЧР/АОЗН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як PCS-993 розпізнає асинхронний режим?
За траєкторією опору на площині R-X, розбитій на 6 послідовних зон. Швидкий режим діє в першому циклі при періоді хитань від 200 мс, повільний служить резервом.
Які функції виконує PCS-994?
АЧР із прискоренням за df/dt, АОЗН із прискоренням за dU/dt, вимкнення генераторів при підвищенні частоти, поділ системи та самозапуск гідрогенераторів. Блокування за несправністю кіл ТН виключає хибні дії під час КЗ.
Як станції PCS-992 обмінюються даними?
Головні, підпорядковані та виконавчі станції пов’язані оптичними каналами. Для цифрових каналів зв’язку застосовують інтерфейси MUX-2M/64 за G.703.
