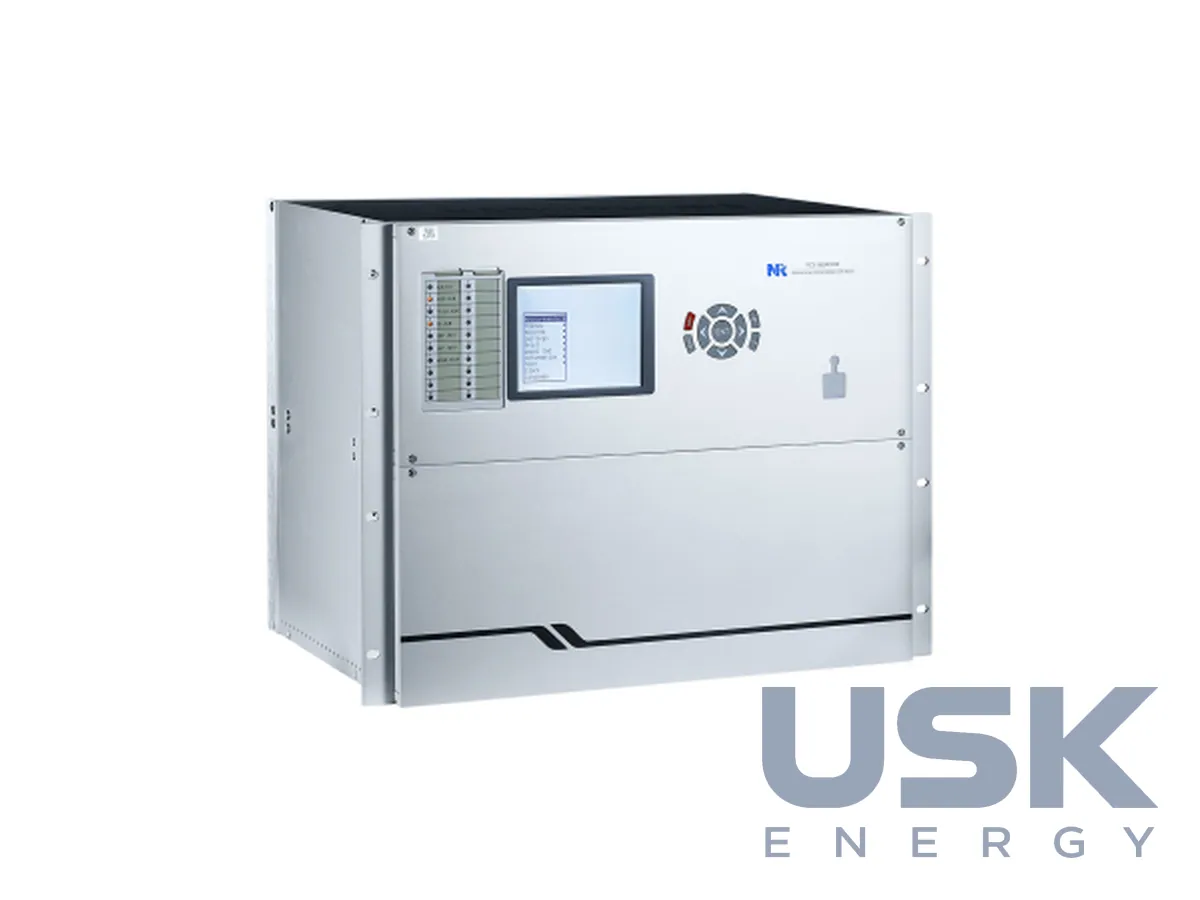

PCS-985 — термінали захисту генераторів і блоків генератор-трансформатор
NR PCS-985 об’єднує цифрові термінали захисту генераторів, блочних трансформаторів і трансформаторів власних потреб електростанцій. Захисти застосовують для турбогенераторів, газотурбінних і гідрогенераторів, двигун-генераторів ГАЕС і генераторів АЕС з різними схемами з’єднання. Термінали працюють як зі звичайними ТС і ТН, так і з електронними ECT/EVT та інтегруються в АСК ТП станції.
- Виконання
- PCS-985B/AW (блок генератор-трансформатор), 985GI/985GE (генератор), 985TI/985TE (трансформатори ВП і блока), 985RE (замикання ротора на землю), 985U (інжектор 20 Гц), 987R (крутильні коливання)
- Типи генераторів
- турбогенератори, газотурбінні, гідрогенератори, двигун-генератори ГАЕС, генератори АЕС
- Захист статора від замикань на землю
- 100 % обмотки з накладанням напруги 20 Гц (PCS-985U)
- Захист ротора
- від замикань на землю із зовнішнім накладанням напруги (PCS-985RE)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PCS-985B/AW виконує комплексний захист блока генератор-трансформатор. PCS-985GI і PCS-985GE поєднують в одному пристрої основні й резервні захисти генератора, а також базовий захист генератора й трансформатора збудження, причому PCS-985GE придатний і для ГАЕС. Модель PCS-985GI має до 56 аналогових каналів струму й напруги, PCS-985GE до 28. PCS-985TI і PCS-985TE захищають трансформатори будь-якого класу напруги, типово пускорезервні та трансформатори власних потреб із кількома відгалуженнями, а також головний трансформатор. PCS-985TI додатково виконує базовий захист двообмоткового головного трансформатора й одного-двох трансформаторів ВП.
Захисти генератора охоплюють поздовжній і поперечний диференційний захист, зокрема поперечний за струмом нейтралі (87NTG), захисти від міжвиткових замикань, втрати збудження, асинхронного режиму, зворотної потужності, перевантаження статора (49S) і ротора (49E), перезбудження, відхилення частоти та випадкового ввімкнення генератора (50/27). Захист статора від замикань на землю за основною гармонікою напруги нульової послідовності (64S1) охоплює 85–95 % обмотки з боку виводів. Орган за 3-ю гармонікою (64S2) контролює близько 25 % обмотки з боку нейтралі, і разом вони захищають усю обмотку. Термінали працюють зі стеженням за частотою, цифровою фільтрацією та алгоритмом Фур’є на повному періоді. Після фільтрації відношення напруги нульової послідовності до 3-ї гармоніки перевищує 100, тому захист 64S1 реагує лише на основну складову.
Спеціалізовані пристрої розширюють функціональність. Інжектор PCS-985U подає в коло статора низькочастотну напругу 20 Гц і разом із PCS-985 утворює захист від замикань на землю, що охоплює 100 % обмотки статора генератора, який працює через блочний трансформатор. PCS-985RE захищає ротор від замикань на землю методом накладання зовнішньої напруги. Адаптивне активне перемикання дає змогу контролювати ізоляцію ротора навіть без напруги збудження, з однаковою чутливістю в будь-якій точці обмотки, а щітками пристрій керує автоматично й вручну.
PCS-987R захищає валопровід турбоагрегата від субсинхронних крутильних коливань. Такі коливання виникають, коли станція працює поблизу ліній з поздовжньою компенсацією, вставок постійного струму та великих ВЕС. Усі термінали підтримують IEC 61850 та IEC 60870-5-103 і мають інтерфейси для інтеграції в систему автоматизації станції.
Технічні характеристики
| Виконання | PCS-985B/AW (блок генератор-трансформатор), 985GI/985GE (генератор), 985TI/985TE (трансформатори ВП і блока), 985RE (замикання ротора на землю), 985U (інжектор 20 Гц), 987R (крутильні коливання) |
|---|---|
| Типи генераторів | турбогенератори, газотурбінні, гідрогенератори, двигун-генератори ГАЕС, генератори АЕС |
| Захист статора від замикань на землю | 100 % обмотки з накладанням напруги 20 Гц (PCS-985U) |
| Захист ротора | від замикань на землю із зовнішнім накладанням напруги (PCS-985RE) |
| СКК/SSO | PCS-987R — захист від субсинхронних крутильних коливань вала |
| Вимірювання | підтримка звичайних ТС/ТН і електронних ECT/EVT |
| Протоколи | IEC 61850, IEC 60870-5-103, інтерфейси з АСК ТП станції |
Запит ціни та строку поставки
PCS-985 — термінали захисту генераторів і блоків генератор-трансформатор. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких типів генераторів застосовують PCS-985?
Для турбогенераторів, газотурбінних і гідрогенераторів, двигун-генераторів ГАЕС і генераторів АЕС. Модель PCS-985GE придатна і для гідроакумулювальних станцій.
Як виконується захист 100 % обмотки статора від замикань на землю?
Інжектор PCS-985U подає в коло статора низькочастотну напругу 20 Гц і разом із терміналом PCS-985 утворює захист усієї обмотки. Схема призначена для генераторів, що працюють через блочний трансформатор.
Чи підтримує PCS-985 електронні трансформатори струму й напруги?
Так, термінали працюють як зі звичайними ТС і ТН, так і з електронними ECT/EVT. Для зв’язку з АСК ТП є IEC 61850 та IEC 60870-5-103.
