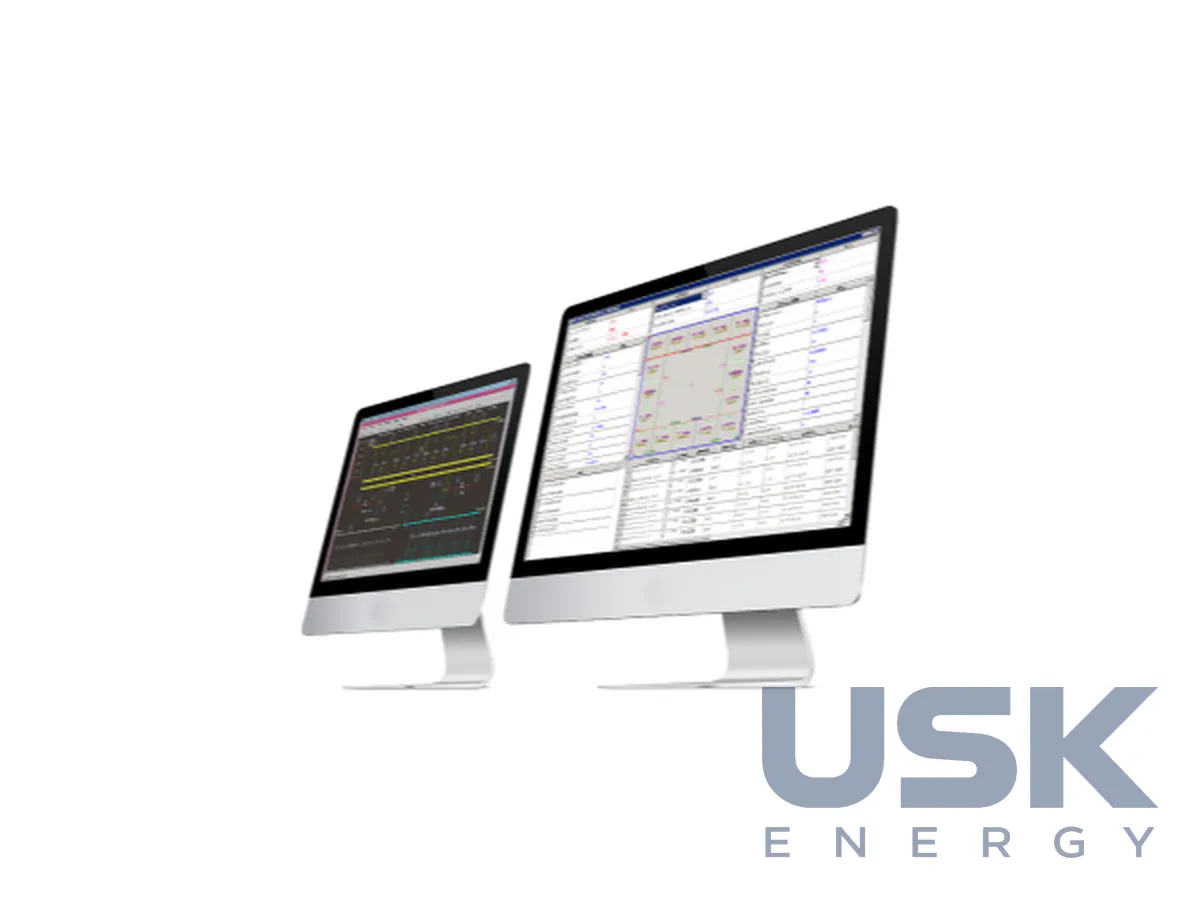

PCS-9700 для ВДЕ — SCADA вітрових і сонячних станцій, блоки керування КТП PCS-9726, прогноз генерації та АРЧП/АРН
NR PCS-9700 для ВДЕ — комплект автоматизації вітрових і сонячних електростанцій. До нього входять SCADA станції та її підстанції, блоки захисту й керування КТП генераторних груп PCS-9726, прогноз генерації PCS-9700F і автоматичне регулювання активної та реактивної потужності PCS-9700R. Система працює за IEC 61850 та IEC 61131.
- PCS-9700 Renewable SCADA
- АСУ ТП підстанції та станції ВДЕ, IEC 61850, IEC 61131
- PCS-9726A
- захист, керування та зв'язок блочної КТП ВЕС/СЕС: МСЗ 50/51P, СЗНП 50/51G, за напругою 27/59, газовий/технологічний захист, кільцевий комутатор
- Реєстрація PCS-9726A
- 64 звіти про спрацювання, 64 осцилограми, 1024 події SOE
- PCS-9700F
- прогноз потужності за NWP, фізична модель та ШНМ; 2 сервери (основний/резервний), сервер метеоданих
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PCS-9700 Renewable Energy SCADA побудовано на тих самих принципах, що й підстанційну PCS-9700. Вона збирає й обробляє дані в реальному часі, послідовно керує вимикачами, роз'єднувачами, РПН і групами компенсувальних пристроїв з контролем синхронізму та блокуваннями. Зв'язок із диспетчерськими центрами працює незалежно від місцевого HMI. Час синхронізується за GPS та IRIG-B, пристрої сторонніх виробників підключають через перетворювачі протоколів IEC 61850. Система збирає інформацію про спрацювання захистів і осцилограми, логіку програмують за IEC 61131.
PCS-9726A захищає, контролює й керує блочною контейнерною КТП на ВЕС або СЕС у мережах з будь-яким режимом нейтралі. У пристрої є миттєві й з витримкою часу струмові захисти фаз, нульової та зворотної послідовності, захисти від підвищення й зниження напруги та від напруги нульової послідовності. Він приймає сигнали технологічних захистів трансформатора, веде облік і керує вимикачем. У пам'яті зберігаються 64 звіти про спрацювання, 64 осцилограми та 1024 події. Вбудований комунікаційний менеджер і кільцевий комутатор збирають дані інверторів, лічильників та інших IED і передають їх до SCADA або RTU, тож окремих пристроїв у КТП стає менше.
PCS-9700F прогнозує виробіток станції на наступний період. Вихідні дані беруться з чисельного прогнозу погоди NWP, моніторингу станції й метеостанції (сонячна радіація, температура, швидкість вітру) та статистики, розрахунок поєднує фізичну модель і штучні нейронні мережі. Комплекс має два сервери прогнозу, основний і резервний, сервер обробки метеоданих і веб-станцію інженера. Від інтернету його відокремлює зворотний ізолятор, тобто однонаправлений шлюз, від мережі підстанції міжмережевий екран.
PCS-9700R автоматично регулює генерацію (AGC) за частотою або перетоками й напругу (AVC) через компенсувальні пристрої станції за завданнями диспетчера. Дані про резерви й блокування надходять до диспетчерського центру в реальному часі. ПЗ прогнозу та регулювання працює на платформі NR SOPHIC, логіку налаштовують візуальним програмуванням. SCADA, прогноз і регулювання працюють разом, а PCS-9726A у кожній КТП передає їм дані інверторів, лічильників та інших IED.
Технічні характеристики
| PCS-9700 Renewable SCADA | АСУ ТП підстанції та станції ВДЕ, IEC 61850, IEC 61131 |
|---|---|
| PCS-9726A | захист, керування та зв'язок блочної КТП ВЕС/СЕС: МСЗ 50/51P, СЗНП 50/51G, за напругою 27/59, газовий/технологічний захист, кільцевий комутатор |
| Реєстрація PCS-9726A | 64 звіти про спрацювання, 64 осцилограми, 1024 події SOE |
| PCS-9700F | прогноз потужності за NWP, фізична модель та ШНМ; 2 сервери (основний/резервний), сервер метеоданих |
| PCS-9700R | AGC (активна потужність/частота) та AVC (напруга/реактивна потужність) станції |
| Безпека | зворотний ізолятор (однонаправлений шлюз) і міжмережевий екран |
| Платформа ПЗ | SOPHIC (NR) |
Запит ціни та строку поставки
PCS-9700 для ВДЕ — SCADA вітрових і сонячних станцій, блоки керування КТП PCS-9726, прогноз генерації та АРЧП/АРН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які захисти має блок КТП PCS-9726A?
Струмові захисти фаз, нульової та зворотної послідовності, захисти за напругою та приймання сигналів технологічних захистів трансформатора. Пристрій зберігає 64 звіти, 64 осцилограми та 1024 події.
На яких даних будується прогноз генерації PCS-9700F?
На чисельному прогнозі погоди NWP, даних моніторингу станції та метеостанції і статистиці. Розрахунок поєднує фізичну модель і штучні нейронні мережі.
Які стандарти підтримує SCADA?
Пристрої інтегруються за IEC 61850, логіка програмується за IEC 61131. Синхронізація часу виконується за GPS та IRIG-B.
