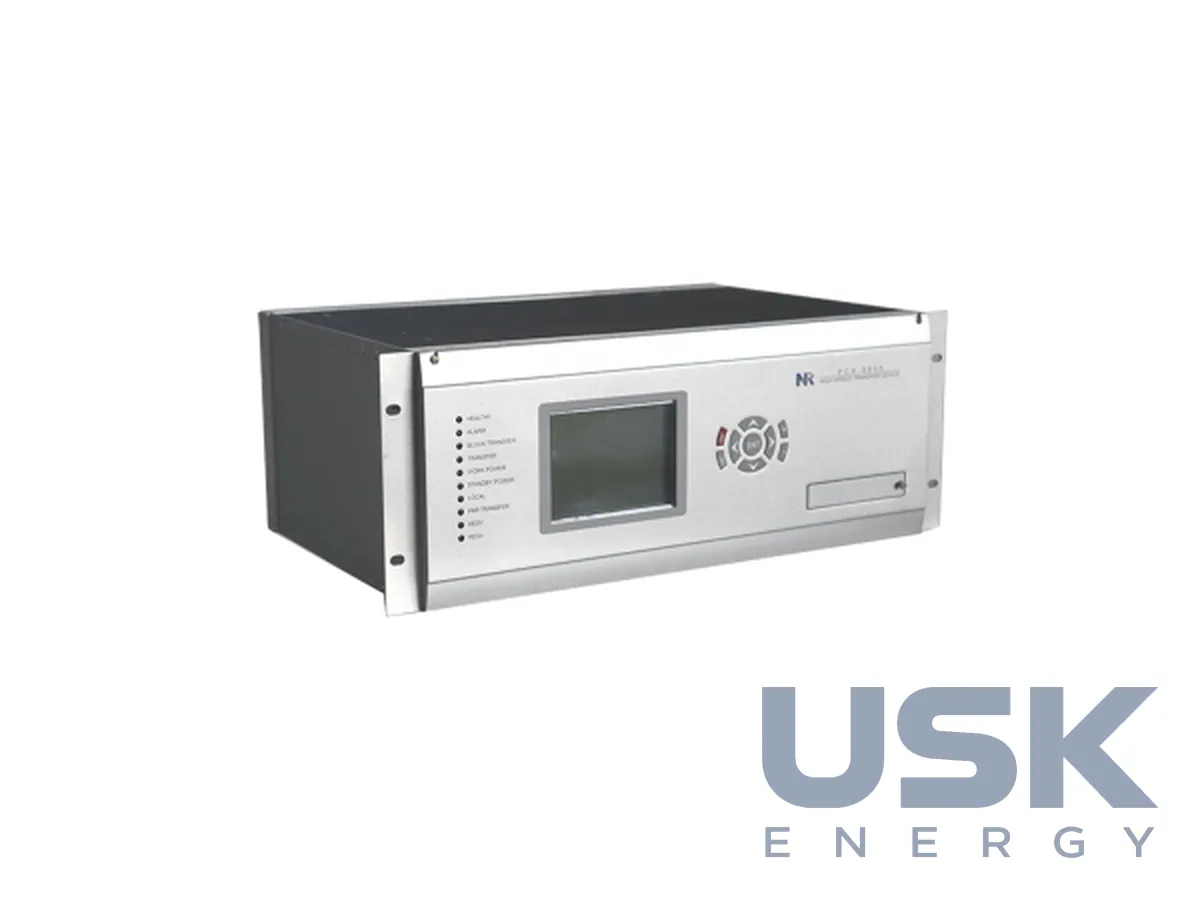

PCS-9651 / PCS-9655 / PCS-9659 — пристрої АВР, швидкодійного перемикання живлення та синхронізації

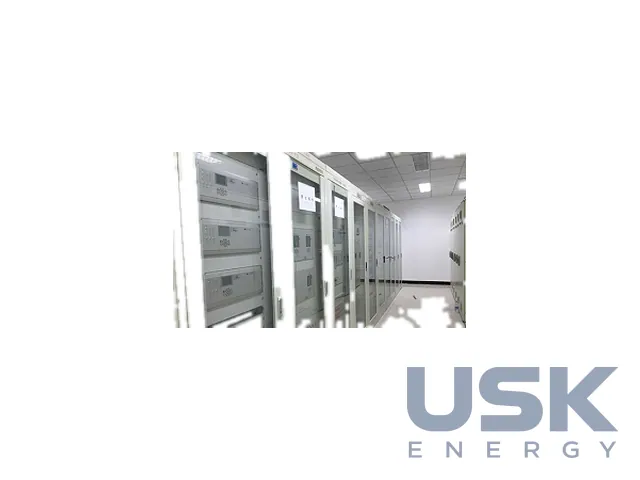

Група NR PCS-9651, PCS-9655 і PCS-9659 відповідає за безперервність електропостачання та правильне ввімкнення джерел на паралельну роботу. До неї входять пристрій АВР, пристрій швидкодійного перемикання живлення секцій власних потреб і цифровий синхронізатор. Пристрої застосовують на ТЕС, ГЕС, АЕС, підстанціях і в промисловості.
- PCS-9651
- автоматичне введення резерву, до 4 типових режимів перемикання
- PCS-9655
- швидкодійне перемикання секцій ВП електростанцій: нормальне, аварійне, при втраті напруги, при самочинному вимкненні вимикача, з вимкненням навантаження за напругою
- PCS-9659
- цифровий синхронізатор: автоматичний, напівавтоматичний і ручний режими, видача імпульсів на регулятори частоти й напруги
- Реєстрація
- 64 осцилограми, 1024 подій SOE
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Усі три пристрої побудовано на платформі терміналів NR. Вони підтримують IEC 61850 з окремими інтерфейсами для станційної шини та шини процесу, IEC 61850-8-1 (MMS, GOOSE), IEC 61850-9-2 (SV) та IEC 60870-5-103. Реєстратор зберігає 64 осцилограми та 1024 події SOE для подальшого розбору перемикань. Час синхронізується за SNTP, IEEE 1588 v2, PPS та IRIG-B. Порти Ethernet і RS-485 дають зв’язок з АСК ТП, а передній порт RJ45 служить для налаштування.

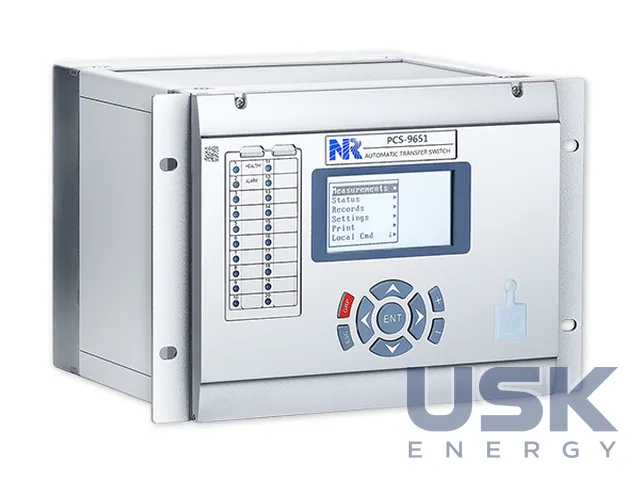

PCS-9651 безперервно контролює лінії живлення навантаження. Якщо на основному вводі виникло пошкодження або зникла напруга, пристрій переводить навантаження на резервне джерело. Передбачено до 4 типових схем перемикання, аварійний стан визначається за входами напруги та блок-контактами вимикачів. Аналогові величини надходять від звичайних ТС і ТН або від електронних трансформаторів через об’єднувальний пристрій. Є місцеве й дистанційне керування вимикачами, контроль кіл вимкнення та кіл ТН, автоматичне підстроювання дрейфу напруги й струму. Клеми бувають рознімними або гвинтовими, рознімні спрощують налагодження та заміну. Пристрій приймає й передає повідомлення GOOSE, тому його легко вписати в схему цифрової підстанції.
PCS-9655 ставлять на електростанціях, де секції власних потреб живлять великі двигуни. Після вимкнення робочого вводу двигуни обертаються за інерцією й генерують залишкову напругу, яка поступово згасає. Ввімкнення резерву в невдалий момент дає великий кидок через різницю між залишковою напругою шин і напругою резервного джерела, тому пристрій вибирає момент з урахуванням різниці напруг, частот і кутів. Резерв може бути в гарячому або холодному стані. Підтримуються ручне (нормальне) перемикання, аварійне, перемикання при втраті напруги на шинах і при самочинному вимкненні вимикача, вимкнення частини навантаження у разі зниження напруги та захист під час увімкнення на КЗ.
PCS-9659 визначає момент подачі команди на ввімкнення вимикача під час під’єднання генератора до шин або замикання транзиту лінії. Синхронізатор контролює частоту, напругу та кут і формує коригувальні імпульси для регулятора частоти обертання турбіни та регулятора збудження генератора. Режими роботи автоматичний, напівавтоматичний і ручний, тож оператор може вести синхронізацію сам або лише підтверджувати команду пристрою.
Технічні характеристики
| PCS-9651 | автоматичне введення резерву, до 4 типових режимів перемикання |
|---|---|
| PCS-9655 | швидкодійне перемикання секцій ВП електростанцій: нормальне, аварійне, при втраті напруги, при самочинному вимкненні вимикача, з вимкненням навантаження за напругою |
| PCS-9659 | цифровий синхронізатор: автоматичний, напівавтоматичний і ручний режими, видача імпульсів на регулятори частоти й напруги |
| Реєстрація | 64 осцилограми, 1024 подій SOE |
| Протоколи | IEC 61850-8-1 MMS/GOOSE, IEC 61850-9-2 SV, IEC 60870-5-103 |
| Синхронізація часу | SNTP, IEEE 1588 v2, PPS, IRIG-B |
Запит ціни та строку поставки
PCS-9651 / PCS-9655 / PCS-9659 — пристрої АВР, швидкодійного перемикання живлення та синхронізації. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки схем перемикання підтримує PCS-9651?
До 4 типових схем перемикання з основного джерела на резервне. Аварійний стан визначається за входами напруги та блок-контактами вимикачів.
Чим PCS-9655 відрізняється від звичайного АВР?
PCS-9655 враховує залишкову напругу двигунів, що обертаються за інерцією, і вмикає резерв з урахуванням різниці напруг, частот і кутів. Так перемикання секцій ВП проходить швидко й без неприпустимих кидків струму.
Які режими має синхронізатор PCS-9659?
Автоматичний, напівавтоматичний і ручний. Синхронізатор видає коригувальні імпульси на регулятори частоти обертання турбіни та збудження генератора.
