NSA3000T — автоматизація підстанцій і розподільних мереж: шлюзи, контролери приєднань, DTU/FTU, вторинні системи станцій ВДЕ
Під маркою NSA3000T TBEA об'єднує засоби автоматизації підстанцій і розподільних мереж за IEC 61850. До ряду входять станційні шлюзи, контролери приєднань, термінали DTU і FTU, а також комплексні системи для цифрових підстанцій і станцій ВДЕ. Комплекс розраховано на підстанції класів від 35 до 1000 кВ.
- Архітектура
- IEC 61850, три рівні та дві мережі (процес, приєднання, станція)
- Роздільна здатність SOE
- ≤2 мс (станція), ≤1 мс (контролер приєднання)
- Шлюзи
- реального часу та сервісні; Zhaoxin KX-6640, 32 ГБ ОЗП, 12 Ethernet, 8 RS-485 / 4 RS-232, 1 ТБ
- Контролери приєднань
- ТС 1 А/5 А, точність вимірювання U та I 0,2 %, годинник <1 мс/год
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

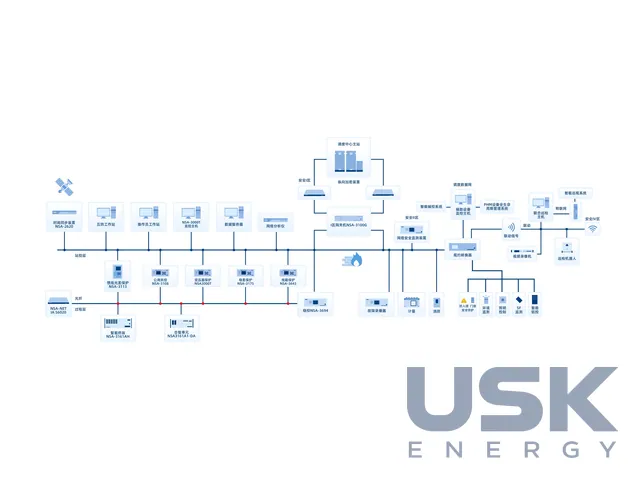

Комплексну автоматизацію цифрової підстанції будують за схемою «три рівні, дві мережі». Рівні процесу, приєднання та станції пов'язують шина станції та шина процесу, уся інформація підстанції подається в цифровому вигляді. До складу входять станційний моніторинг, захисти, онлайн-моніторинг первинного обладнання, оптичні та електронні трансформатори струму й напруги, інтелектуальні термінали та об'єднувальні модулі. Система підтримує віддалений контроль обладнання, програмні перемикання, обслуговування за станом і адаптивні режими.
Роздільна здатність реєстрації подій не більше 2 мс на станційному рівні та не більше 1 мс на рівні контролера приєднання. Змінена аналогова величина доходить до станційного рівня не більше ніж за 2 с, зміна телесигналу не більше ніж за 1 с. Від команди до виходу на виконання проходить не більше 1 с, перемикання основного й резервного серверів SCADA триває не більше 10 с. Контролери приєднань виконано на єдиній апаратно-програмній платформі, вони приймають ТС 1 або 5 А, вимірюють напругу й струм з точністю 0,2 %, похибка годинника менше 1 мс/год, синхронізація IRIG-B, PPS або SNTP.
Шлюзи зв'язку бувають двох типів. Шлюзи реального часу передають дані, моделі та графіку до диспетчерських центрів для телекерування й телеконтролю, поряд із ними є сервісні шлюзи. Апаратна база китайська, це процесор Zhaoxin KX-6640, 32 ГБ ОЗП, накопичувач 1 ТБ, вітчизняні ОС і СУБД. Шлюз має 12 портів Ethernet, 8 RS-485 і 4 RS-232, дубльоване живлення 110/220 В і підтримує основні протоколи енергосистем.
Для розподільних мереж призначено термінали DTU NSA3100HD_D30 для RMU і розподільних пунктів на 8 або 16 приєднань у корпусах 4U і 6U. Версія на 8 приєднань має 100 входів, 22 виходи й керування акумулятором. Термінали FTU для фідерів ПЛ мають 32-розрядний промисловий процесор і вбудовувану ОС реального часу, витримують тривале перевантаження 2In та 20In протягом 1 с. Система автоматизації розподільної мережі виконує функції SCADA, діагностує й визначає місце пошкодження, ізолює пошкоджену ділянку з самовідновленням мережі, регулює напругу та реактивну потужність.

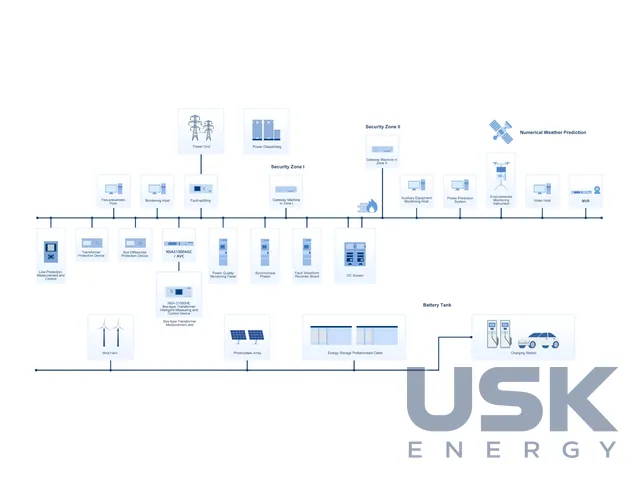

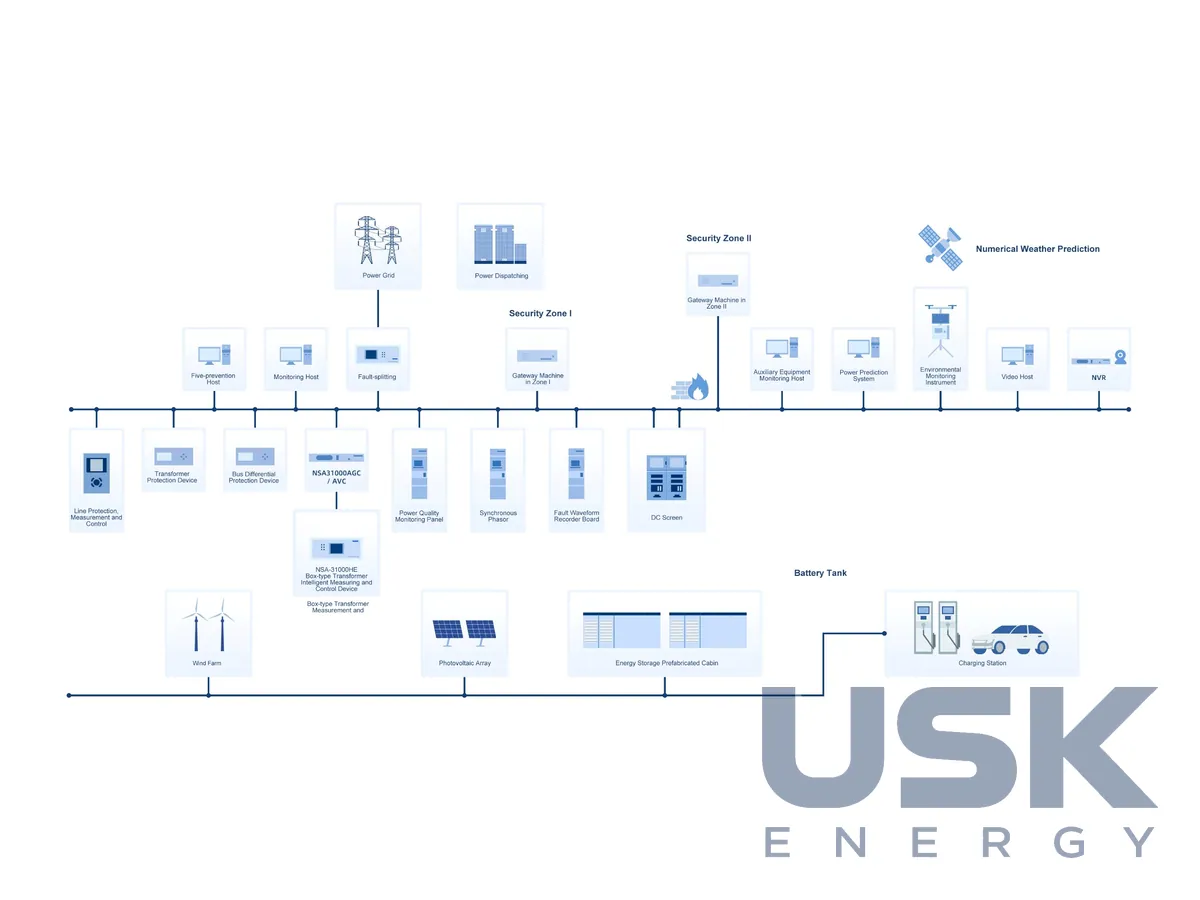

Вторинна система підвищувальних підстанцій ВЕС і СЕС поєднує моніторинг станції, первинне регулювання частоти, регулювання активної та реактивної потужності й засоби автоматизованої експлуатації. Програмне ядро працює на різних платформах, має високопродуктивну базу даних реального часу, підтримує SVG і CIM/G, резервування та балансування навантаження.
Технічні характеристики
| Архітектура | IEC 61850, три рівні та дві мережі (процес, приєднання, станція) |
|---|---|
| Роздільна здатність SOE | ≤2 мс (станція), ≤1 мс (контролер приєднання) |
| Шлюзи | реального часу та сервісні; Zhaoxin KX-6640, 32 ГБ ОЗП, 12 Ethernet, 8 RS-485 / 4 RS-232, 1 ТБ |
| Контролери приєднань | ТС 1 А/5 А, точність вимірювання U та I 0,2 %, годинник <1 мс/год |
| DTU NSA3100HD_D30 | 8 або 16 приєднань (4U/6U), 100 входів, 22 виходи у версії на 8 приєднань |
| FTU | термінали фідерів ПЛ, перевантаження 2In тривало, 20In 1 с |
| ВДЕ | первинне регулювання частоти, регулювання P і Q станції |
| DMS | SCADA, локалізація та самовідновлення, АРН |
Запит ціни та строку поставки
NSA3000T — автоматизація підстанцій і розподільних мереж: шлюзи, контролери приєднань, DTU/FTU, вторинні системи станцій ВДЕ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
За яким стандартом побудовано автоматизацію підстанції NSA3000T?
За IEC 61850 зі схемою три рівні та дві мережі. Комплекс розраховано на підстанції від 35 до 1000 кВ.
Яка точність контролерів приєднань?
Похибка вимірювання напруги й струму 0,2 %, годинника менше 1 мс/год. Контролер приймає ТС 1 або 5 А й реєструє події з роздільною здатністю не гірше 1 мс.
Скільки приєднань обслуговує термінал DTU?
NSA3100HD_D30 випускають на 8 або 16 приєднань у корпусах 4U і 6U. Версія на 8 приєднань має 100 входів і 22 виходи.
