NSA3000 — пристрої релейного захисту й автоматики 10–220 кВ і вище (лінії, шини, трансформатори, приєднання 35 кВ)
NSA3000 від нанкінського підрозділу TBEA належить до серій пристроїв РЗА для мереж 10–220 кВ і вище. До неї входять захисти шин, трансформаторів і ліній, пристрої вимірювання й керування, протиаварійної автоматики та допоміжні пристрої. Продукція пройшла типові випробування за останніми стандартами State Grid і China Southern Power Grid.
- Лінії ≥220 кВ
- NSA-3631: поздовжній диференційний захист фаз і нульової послідовності, дистанційний захист
- Лінії 110 кВ
- NSA-3643: час вимкнення диференційним захистом <25 мс, I ступінь ДЗ <30 мс
- Шини ≤220 кВ

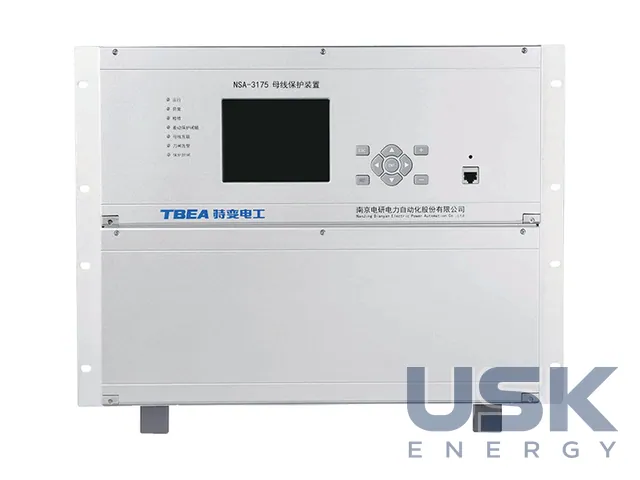

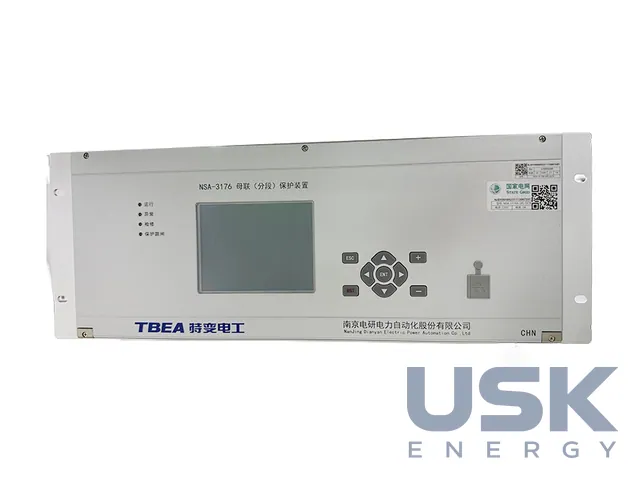

- NSA-3175: диференційний захист із гальмуванням, час <20 мс, ПРВВ
- Трансформатори ≤220 кВ

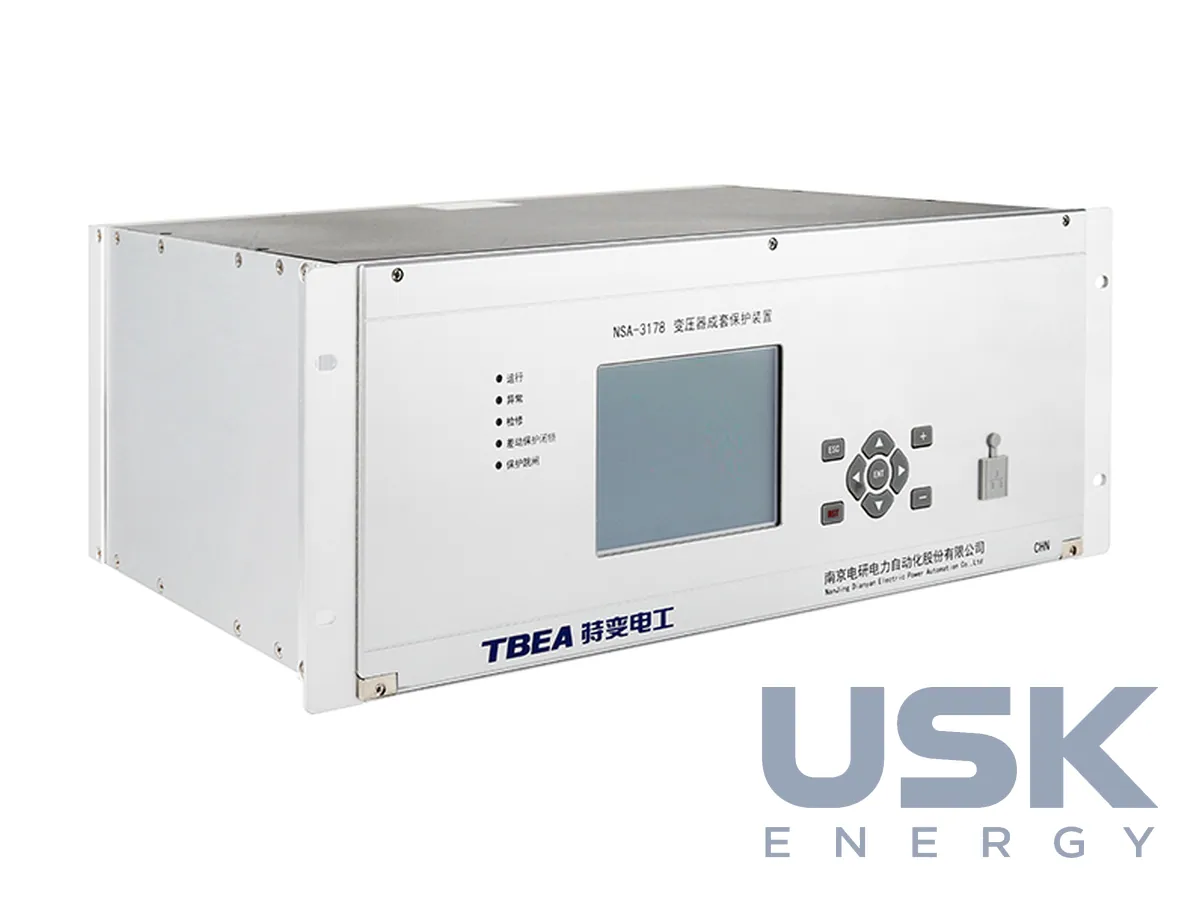

- NSA-3178: подвійний основний і резервний захист, 5-сторонній диференційний захист, <30 мс
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Апаратна платформа побудована на процесорі T3Pro/A40I з чотириядерною гетерогенною системою AMP. Функції, які не виконує ARM-процесор, і частину спеціальних алгоритмів реалізовано на FPGA. Внутрішня швидкісна шина на диференційних сигналах M-LVDS працює в режимі кількох ведучих без втрат даних і обслуговує до 8 модулів. Один корпус і одна об'єднувальна плата підходять і для цифрових, і для звичайних пристроїв, а функції набирають зі стандартних модулів, що спрощує виробництво й обслуговування. Панель суцільна, корпус повністю закритий, силові й слабкострумові кола розділено.
NSA-3631 виконує основний і резервний захист ліній 220 кВ і вище, NSA-3643 захищає лінії 110 кВ і вище. Швидкодійний основний захист складається з пофазного диференційного та диференційного захисту нульової послідовності з компенсацією ємнісного струму в часовій області. Резервний включає триступеневий дистанційний захист від міжфазних і однофазних КЗ та ступеневі струмові захисти. Диференційний захист вимикає лінію менш ніж за 25 мс за чотирикратного перевищення уставки без урахування каналу, I ступінь дистанційного менш ніж за 30 мс, орган за аварійною складовою спрацьовує за 3–10 мс у ближній зоні. NSA-3643 відповідає нормам Q/GDW10766-2015, працює з електронними та звичайними трансформаторами й підтримує GOOSE.
Захист шин NSA-3175 для схем 220 кВ і нижче, зокрема двох систем шин із секціонуванням і однієї секціонованої, побудовано на диференційному принципі з гальмуванням за миттєвими значеннями та багаторазовою перевіркою достовірності вибірок. Загальний час спрацювання менше 20 мс, до складу входить ПРВВ. Захист трансформаторів NSA-3178 для дво- та триобмоткових трансформаторів 220 кВ і нижче підтримує подвійні комплекти основних і резервних захистів і п'ятисторонній диференційний захист з часом спрацювання менше 30 мс. NSA-3100-GCN поєднує захист, вимірювання й керування приєднань 35 кВ і нижче.
Екран пристрою матричний, 320 × 240 точок, інтерфейс перемикається між китайською та англійською мовами. Пам'ять зберігає 128 останніх подій і 64 осцилограми аварій, вбудований реєстратор сумісний з форматом COMTRADE.
Технічні характеристики
| Лінії ≥220 кВ | NSA-3631: поздовжній диференційний захист фаз і нульової послідовності, дистанційний захист |
|---|---|
| Лінії 110 кВ | NSA-3643: час вимкнення диференційним захистом <25 мс, I ступінь ДЗ <30 мс |
| Шини ≤220 кВ | NSA-3175: диференційний захист із гальмуванням, час <20 мс, ПРВВ |
| Трансформатори ≤220 кВ | NSA-3178: подвійний основний і резервний захист, 5-сторонній диференційний захист, <30 мс |
| Приєднання ≤35 кВ | NSA-3100-GCN: захист, вимірювання та керування |
| Платформа | процесор T3Pro/A40I, 4 ядра (AMP), FPGA, внутрішня шина M-LVDS |
| Стандарти | Q/GDW10766-2015, типові випробування за нормами State Grid і Southern Grid; GOOSE/SV, ECT/EVT |
Запит ціни та строку поставки
NSA3000 — пристрої релейного захисту й автоматики 10–220 кВ і вище (лінії, шини, трансформатори, приєднання 35 кВ). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який час спрацювання має захист ліній NSA3000?
Диференційний захист вимикає лінію менш ніж за 25 мс, I ступінь дистанційного менш ніж за 30 мс. Орган за аварійною складовою спрацьовує за 3–10 мс у ближній зоні.
Чи підтримують пристрої NSA3000 цифрові підстанції?
Так, NSA-3643 працює з електронними й звичайними трансформаторами та підтримує GOOSE. Один корпус і одна плата використовуються для цифрових і звичайних виконань.
Які захисти є для трансформаторів і шин?
NSA-3178 захищає дво- та триобмоткові трансформатори 220 кВ і нижче, час спрацювання менше 30 мс. NSA-3175 захищає шини 220 кВ і нижче, спрацьовує менш ніж за 20 мс і містить ПРВВ.
