SEG HighPROTEC MRA4 — термінал захисту та керування фідерів, мереж і генераторів
SEG HighPROTEC MRA4 — термінал захисту та керування приєднаннями середньої напруги з повним пакетом струмових, напругових, частотних і потужнісних захистів. Його ставлять на вводи й відхідні фідери, для захисту мережі та генераторів, а також у точках під'єднання розподіленої генерації.
- Застосування
- вводи та відхідні фідери, захист мережі, генераторів
- МСЗ
- 6 ступенів, спрямований і неспрямований (51C/51V)
- Земля
- ватметричний захист
- Напруга
- 6 ступенів V<, V>, V<(t); 6 ступенів несиметрії
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
MRA4 з лінійки HighPROTEC поєднує захист і керування коміркою в одному пристрої. Апаратну частину розраховано на всі номінальні значення вхідних сигналів, комутаційними апаратами термінал керує безпосередньо. Налаштування з перевіркою достовірності швидко пристосовує великий набір функцій до конкретного приєднання, будь то ввід, відхідний фідер, мережа чи генератор.

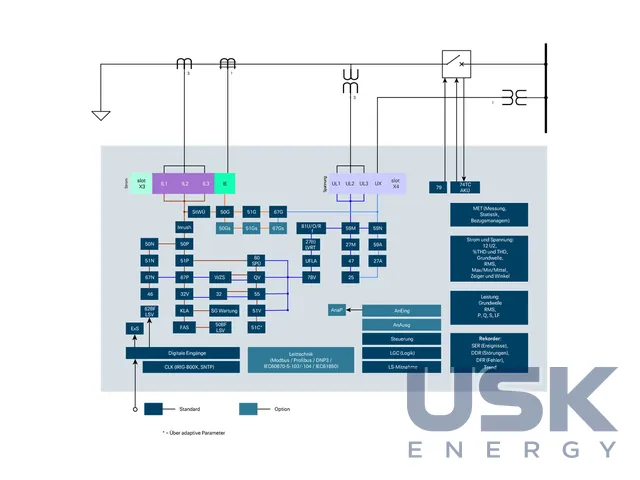

Фазний МСЗ має шість ступенів, спрямованих і неспрямованих, з характеристиками ANSI/IEC і функціями 51C/51V. До нього додаються ватметричний захист від замикань на землю та два ступені захисту від несиметрії навантаження. Захист за напругою має шість ступенів V<, V>, V<(t), несиметрію напруги контролюють ще шість. Четвертий вхід напруги використовують для двох ступенів VE> або як VX для контролю синхронізму у варіантах «генератор–мережа» чи «мережа–мережа». Частотний захист має шість ступенів (f>, f<, df/dt, стрибок вектора), вимірювання частоти та ROCOF налаштовується, точність становить 5 мГц у діапазоні 45–55 Гц. Шість ступенів захисту за потужністю працюють як P>, P<, Pr, Q>, Q<, Qr, S> або S<. Є обмеження максимальної потужності, що видається, і два ступені за коефіцієнтом потужності.
Пакет під'єднання до мережі зібрано в одному меню. Він включає неселективне розвантаження залежно від напрямку активної потужності, проходження підвищення напруги HVRT і провалів FRT/LVRT з налаштовуваними профілями та координацією з АПВ, захист Q-U, автоматичне повторне під'єднання, частотний захист, передавання вимкнення вимикачу та контроль синхронізму через трансформатор. Для енергообліку передбачено фіксацію максимумів навантаження.

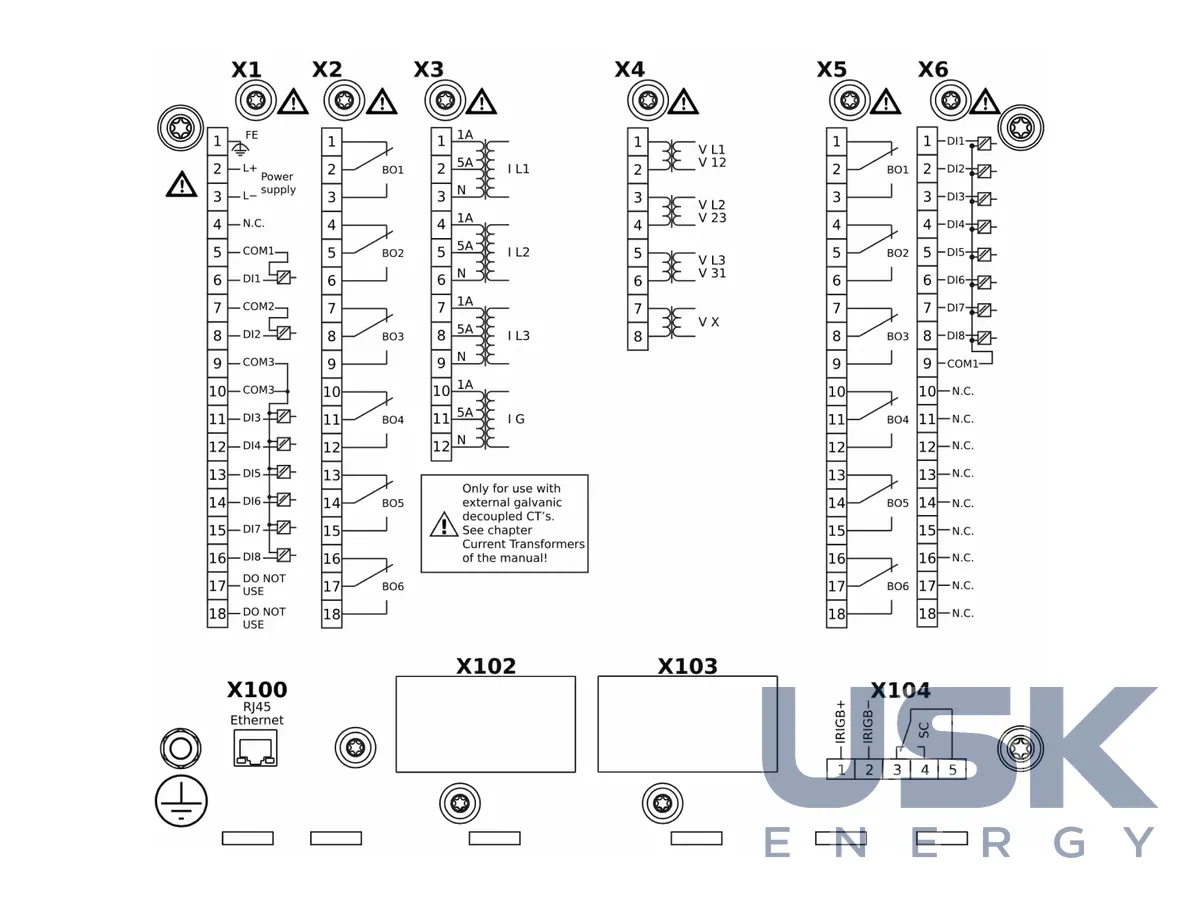

Термінал працює на двоядерному процесорі. Зв'язок іде за Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 з індивідуальним призначенням точок даних, час синхронізується за SNTP та IRIG-B, передбачено функції кібербезпеки. Енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. Програма Smart view SE безкоштовна для всіх пристроїв HighPROTEC, усі функції захисту входять у базову поставку за концепцією «все включено». Типові місця встановлення — комірки КРУ розподільних і промислових мереж, вводи підстанцій, генераторні приєднання та точки під'єднання розподіленої генерації.
Технічні характеристики
| Застосування | вводи та відхідні фідери, захист мережі, генераторів |
|---|---|
| МСЗ | 6 ступенів, спрямований і неспрямований (51C/51V) |
| Земля | ватметричний захист |
| Напруга | 6 ступенів V<, V>, V<(t); 6 ступенів несиметрії |
| Частота | 6 ступенів, точність 5 мГц у діапазоні 45–55 Гц |
| Потужність | 6 ступенів P/Q/S, 2 ступені cos φ |
| Синхронізм | генератор–мережа або мережа–мережа |
| Пакет під'єднання | HVRT, LVRT, Q-U, автоматичне повторне під'єднання |
Запит ціни та строку поставки
SEG HighPROTEC MRA4 — термінал захисту та керування фідерів, мереж і генераторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи підходить MRA4 для точки під'єднання СЕС або ВЕС до мережі СН?
Так, пакет під'єднання включає HVRT, FRT/LVRT, захист Q-U, автоматичне повторне під'єднання та контроль синхронізму через трансформатор. Частоту реле вимірює з точністю 5 мГц у діапазоні 45–55 Гц.
Скільки ступенів МСЗ має MRA4?
Шість ступенів фазного МСЗ, спрямованих і неспрямованих, з характеристиками ANSI/IEC і функціями 51C/51V. Для землі передбачено ватметричний захист.
Які варіанти контролю синхронізму підтримує MRA4?
Контроль синхронізму працює у варіантах «генератор–мережа» або «мережа–мережа» через четвертий вхід напруги VX.
