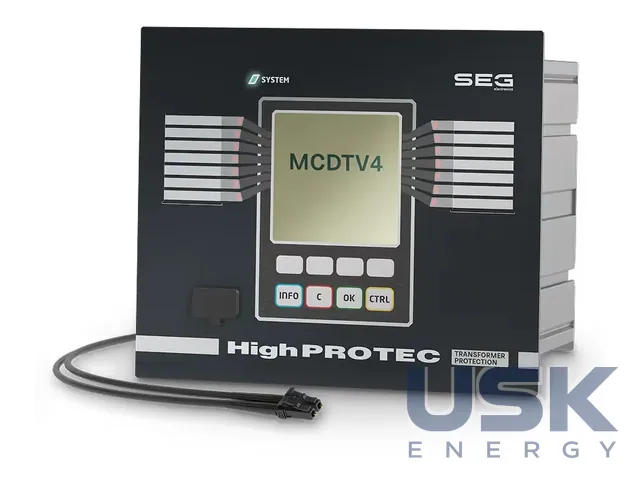

SEG HighPROTEC MCDTV4 — захист трансформаторів з функціями за напругою та під'єднання до мережі
SEG HighPROTEC MCDTV4 — термінал диференційного захисту трансформаторів ВН, СН і НН із захистами за напругою, частотою та потужністю. Вбудований пакет під'єднання до мережі робить його придатним для трансформаторів видачі потужності СЕС і ВЕС.
- Об'єкт
- трансформатори ВН, СН і НН
- Основний захист
- диференційний захист трансформатора
- Захисти за напругою
- перезбудження, 6 ступенів V<, V>, V<(t), 6 ступенів несиметрії напруги
- МСЗ
- 6 ступенів, спрямований і неспрямований (51C/51V)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

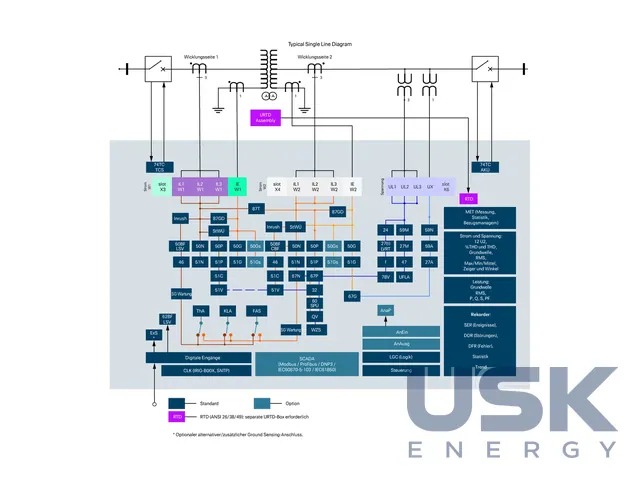

MCDTV4 з лінійки HighPROTEC захищає трансформатори високої, середньої та низької напруги, і диференційний захист у ньому лише основа. За вимірюванням напруги термінал виявляє критичні режими трансформатора, наприклад перезбудження. Пакет під'єднання до мережі використовують для захисту в точці загального приєднання, зокрема для захисту за напрямком реактивної потужності при зниженні напруги. Вбудовані резервні захисти дають терміналу змогу підстраховувати вимикачі, розташовані нижче за схемою. Функції адаптовано до VDE-AR-N 4110:2023-09.
Фазний МСЗ має шість ступенів, спрямованих і неспрямованих, з характеристиками ANSI/IEC і функціями 51C/51V. Захист від замикань на землю має чотири ступені, неспрямовані або спрямовані з мультиполяризацією, є також ватметричний захист. Два ступені захищають від несиметрії навантаження. За напругою працюють шість ступенів V<, V>, V<(t) і шість ступенів контролю несиметрії напруги. Четвертий вхід напруги призначають для двох ступенів VE> або для контролю синхронізму. Частотний захист має шість ступенів (f>, f<, df/dt, стрибок вектора). Шість ступенів захисту за потужністю налаштовують як P>, P<, Pr, Q>, Q<, Qr, S>, S<, до них додано два ступені за коефіцієнтом потужності та обмеження максимальної потужності, що видається.
Пакет під'єднання до мережі зведено в одне меню. Сюди входять неселективне розвантаження залежно від напрямку активної потужності, проходження підвищення напруги HVRT і провалів FRT/LVRT з налаштовуваними профілями та координацією з АПВ, захист Q-U, автоматичне повторне під'єднання, передавання вимкнення вимикачу та синхронізм через трансформатор. Захист за THD та облік максимумів струму, потужності й енергії входять до базового постачання. Термінал керує до шести апаратами.

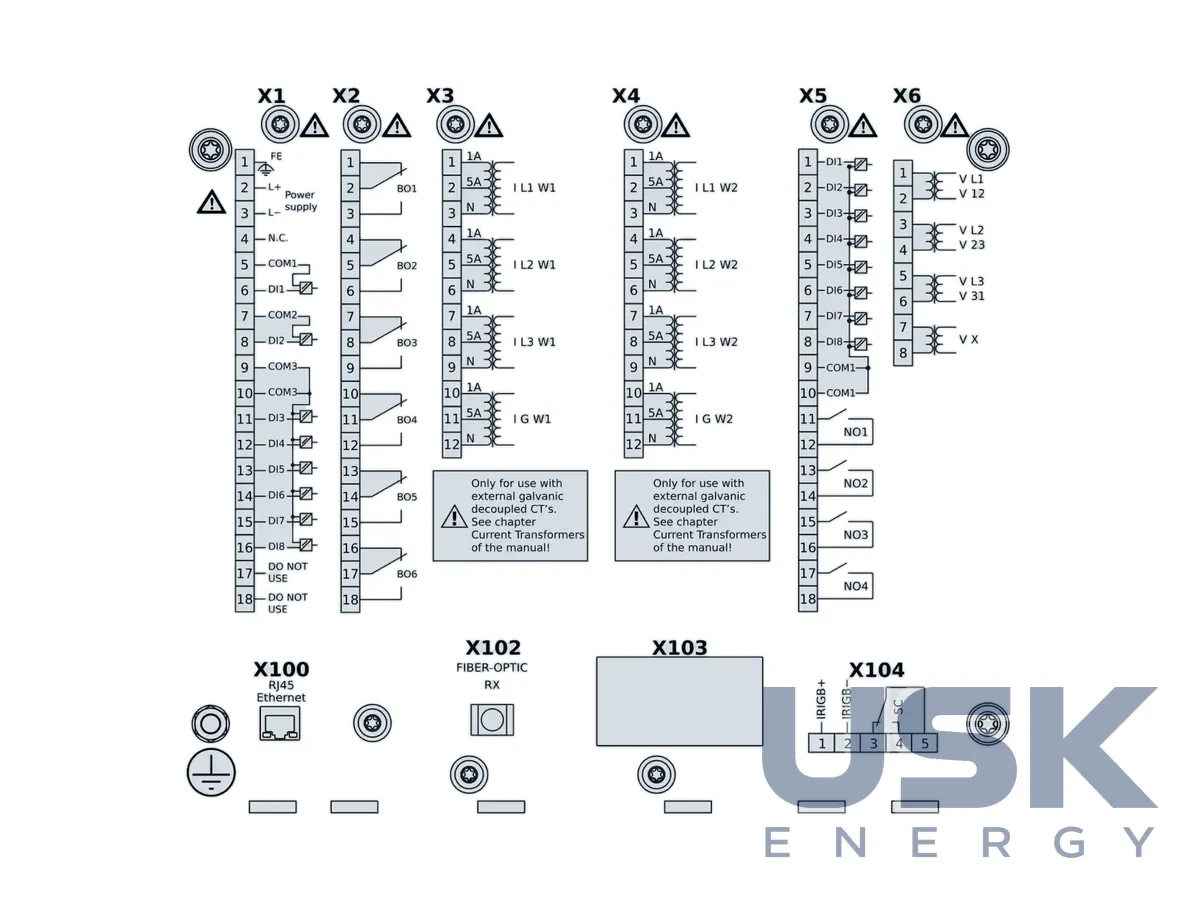

Апаратна частина побудована на двоядерному процесорі. Протоколи Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 мають індивідуальне призначення точок даних, час синхронізується за SNTP та IRIG-B, є функції кібербезпеки. Енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. До 80 логічних рівнянь розширюють захист, керування та моніторинг. Smart view і аналіз осцилограм постачаються без доплат за концепцією «все включено». MCDTV4 застосовують на трансформаторах підстанцій мережевих компаній і промислових підприємств, на трансформаторах видачі потужності сонячних і вітрових електростанцій.
Технічні характеристики
| Об'єкт | трансформатори ВН, СН і НН |
|---|---|
| Основний захист | диференційний захист трансформатора |
| Захисти за напругою | перезбудження, 6 ступенів V<, V>, V<(t), 6 ступенів несиметрії напруги |
| МСЗ | 6 ступенів, спрямований і неспрямований (51C/51V) |
| Земля | 4 ступені, спрямований (мультиполяризація), ватметричний |
| Частота | 6 ступенів (f<, f>, df/dt, стрибок вектора) |
| Потужність | 6 ступенів (P, Q, S, зворотна), 2 ступені cos φ |
| Пакет під'єднання | LVRT/HVRT, Q-U, автоматичне повторне під'єднання, синхронізм |
| Апарати | до 6 |
Запит ціни та строку поставки
SEG HighPROTEC MCDTV4 — захист трансформаторів з функціями за напругою та під'єднання до мережі. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи виявляє MCDTV4 перезбудження трансформатора?
Так, за вимірюванням напруги термінал виявляє критичні режими, зокрема перезбудження. Захист за напругою має шість ступенів V<, V>, V<(t).
Чи можна застосувати MCDTV4 у точці під'єднання СЕС або ВЕС?
Так, пакет під'єднання включає HVRT, FRT/LVRT, захист Q-U, автоматичне повторне під'єднання та синхронізм через трансформатор.
Якою кількістю апаратів керує MCDTV4?
Термінал керує до шести апаратами. Резервні захисти підстраховують вимикачі, розташовані нижче за схемою.
