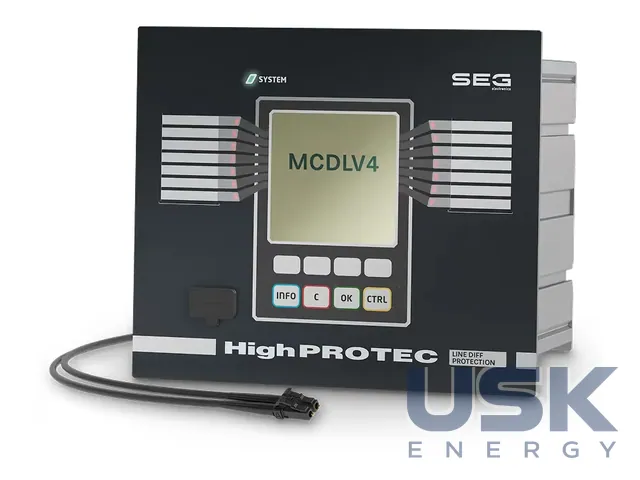

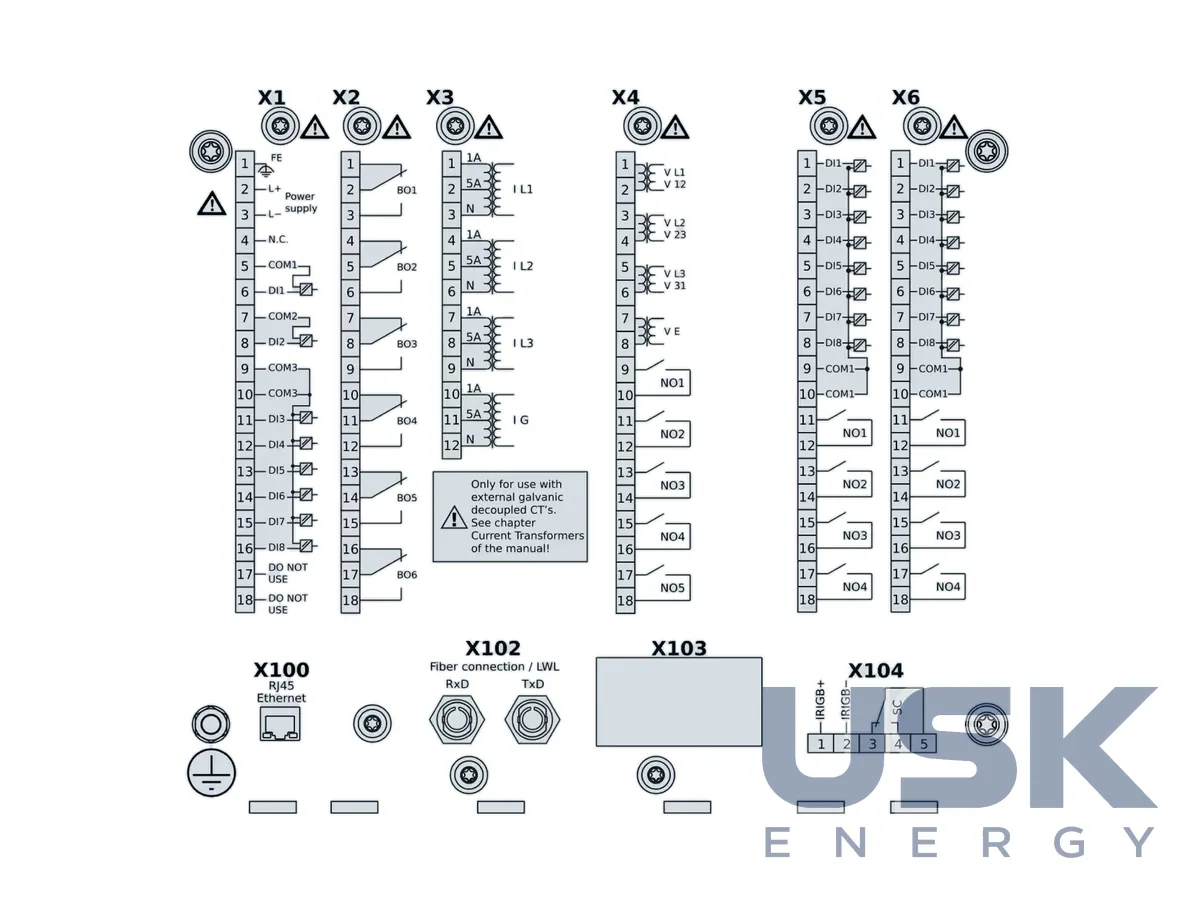

SEG HighPROTEC MCDLV4 — поздовжній диференційний захист кабелів і ліній до 40 км
SEG HighPROTEC MCDLV4 — система поздовжнього диференційного захисту кабелів і повітряних ліній довжиною до 40 км з двох терміналів на кінцях лінії. Комплект поєднує диференційний захист лінії, резервний спрямований захист фідера, захист трансформатора в зоні та захист розв'язки від мережі.
- Довжина захищуваної лінії
- до 40 км
- Замінює
- до 6 пристроїв (2 диференційні захисти лінії, 2 резервні спрямовані захисти, диференційний захист трансформатора в зоні, захист розв'язки)
- Трансформатор у зоні
- повний диференційний захист
- Передавання сигналів
- до 16 дискретних сигналів і 4 команд вимкнення між напівкомплектами
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

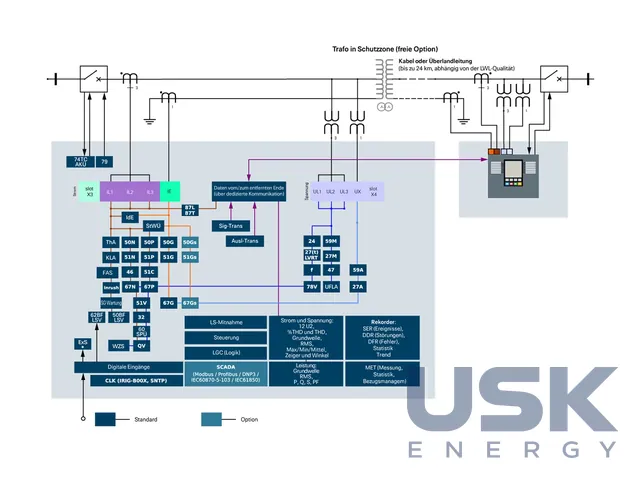

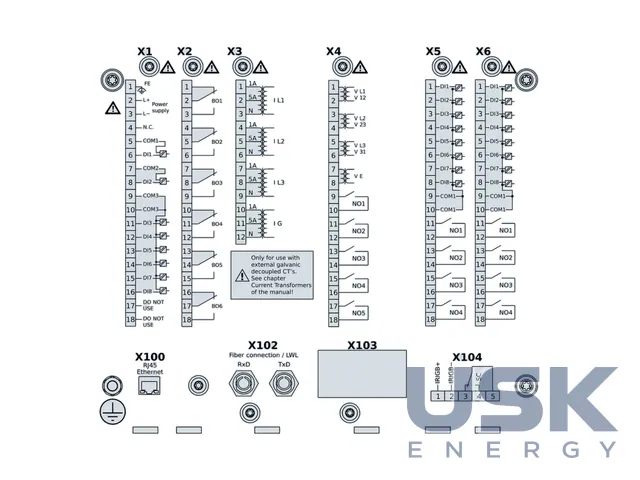

MCDLV4 з лінійки HighPROTEC захищає кабелі й повітряні лінії довжиною до 40 км. Система складається з двох терміналів на кінцях лінії і замінює до шести окремих пристроїв. Це два пристрої диференційного захисту кабелю або лінії, два пристрої резервного спрямованого захисту фідера, один диференційний захист трансформатора в зоні та один захист розв'язки від мережі. Функції адаптовано до VDE-AR-N 4110:2023-09.
Якщо в лінію або кабельне приєднання включено трансформатор, функція диференційного захисту трансформатора в зоні захищає його повноцінно. Каналом зв'язку між напівкомплектами передається до 16 дискретних сигналів і 4 команд вимкнення, тож мідні контрольні кабелі між підстанціями стають непотрібними. Уставками, моніторингом і аналізом аварій віддаленого кінця можна займатися без виїзду персоналу.
Резервний спрямований захист фідера має шість ступенів фазного МСЗ, спрямованих і неспрямованих, з функціями 51C/51V, і чотири ступені захисту від замикань на землю, неспрямованих або спрямованих з мультиполяризацією. Є ватметричний захист від замикань на землю, два ступені захисту від несиметрії навантаження, шість ступенів захисту за напругою та шість ступенів контролю несиметрії напруги. Гнучкий четвертий вхід напруги працює як VE> або для синхронізму. Шість частотних і шість потужнісних ступенів доповнюють два ступені за коефіцієнтом потужності та обмеження максимальної потужності, що видається. Пакет захисту розв'язки включає неселективне розвантаження за напрямком активної потужності, профілі FRT (LVRT) з координацією з АПВ, захист Q-U, автоматичне повторне під'єднання, частотний захист (f<, f>, df/dt, стрибок вектора), передавання вимкнення вимикачу та контроль синхронізму.
Кожен термінал керує до шести апаратами і веде облік зношення вимикача. Зв'язок з АСУ іде за Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 з індивідуальним призначенням точок даних, час синхронізується за SNTP та IRIG-B, передбачено функції кібербезпеки. Апаратна частина двоядерна, енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. Smart view і аналіз осцилограм постачаються без доплат за концепцією «все включено». Систему ставлять на кабельні лінії міських і промислових мереж 6–35 кВ, на лінії видачі потужності ВДЕ та зв'язки між підстанціями.
Технічні характеристики
| Довжина захищуваної лінії | до 40 км |
|---|---|
| Замінює | до 6 пристроїв (2 диференційні захисти лінії, 2 резервні спрямовані захисти, диференційний захист трансформатора в зоні, захист розв'язки) |
| Трансформатор у зоні | повний диференційний захист |
| Передавання сигналів | до 16 дискретних сигналів і 4 команд вимкнення між напівкомплектами |
| Резервні захисти | 6 ступенів МСЗ (спрямований), 4 ступені земляного, ватметричний, напруга, частота, потужність |
| Пакет розв'язки | LVRT, Q-U, автоматичне повторне під'єднання, синхронізм |
| Апарати | до 6 |
Запит ціни та строку поставки
SEG HighPROTEC MCDLV4 — поздовжній диференційний захист кабелів і ліній до 40 км. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якої довжини лінію захищає MCDLV4?
Кабелі та повітряні лінії довжиною до 40 км. Комплект складається з двох терміналів на кінцях лінії.
Які сигнали передаються між напівкомплектами MCDLV4?
До 16 дискретних сигналів і 4 команд вимкнення, тому мідні контрольні кабелі між підстанціями не потрібні.
Чи захищає MCDLV4 трансформатор, включений у лінію?
Так, функція диференційного захисту трансформатора в зоні повноцінно захищає трансформатор, включений у лінію або кабельне приєднання.
