SEG HighPROTEC MCDGV4 — диференційний захист генераторів і блоків генератор-трансформатор
SEG HighPROTEC MCDGV4 — цифрове реле диференційного захисту генераторів середньої та великої потужності, у зону якого можна включити підвищувальний трансформатор. Термінал поєднує поздовжній і земляний диференційний захист з повним генераторним пакетом та функціями під'єднання до мережі. Його ставлять на генератори електростанцій, газопоршневих і дизельних установок та малих ГЕС.
- Об'єкт
- генератори середньої та великої потужності, блок генератор-трансформатор
- Основні захисти
- поздовжній і земляний диференційний (87G/87GN)
- Генераторні функції
- втрата збудження (40), асинхронний хід/прослизання полюсів (78), помилкова подача напруги (50/27), 100 % замикання статора на землю за 3-ю гармонікою, перезбудження V/f, зворотна потужність, МСЗ з пуском за напругою 51V/51C
- Дистанційний захист
- 2 ступені, блокування при хитаннях
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

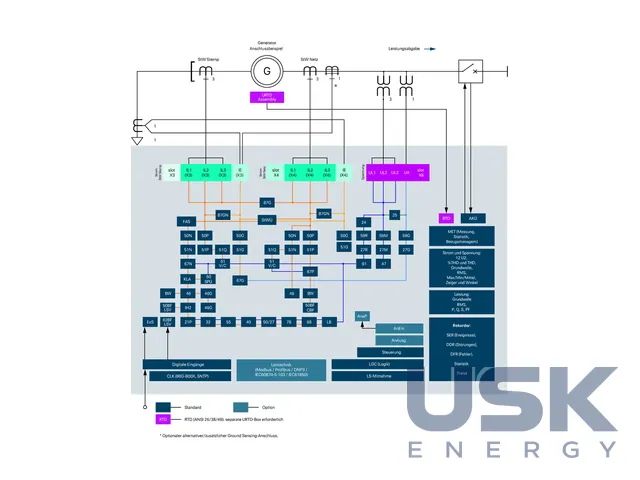

MCDGV4 входить до лінійки HighPROTEC німецької SEG Electronics і закриває захист генераторів середньої та великої потужності. Зону захисту можна розширити на підвищувальний трансформатор, тоді реле працює як блоковий захист генератор-трансформатор. Основа терміналу — поздовжній диференційний захист за фазами та диференційний захист від замикань на землю (87G/87GN), які виявляють внутрішні пошкодження генератора або всього блока. Окрім генераторів станцій, реле застосовують на блоках генератор-трансформатор промислових електростанцій.
Генераторний пакет зібрано в одному пристрої. Два ступені захисту від перезбудження V/f потрібні, наприклад, для блокового трансформатора під час розгону. Ще два ступені контролюють втрату або зниження збудження (ANSI 40). Перевантаження статора відстежує теплова модель. Максимальний струмовий захист має шість ступенів з пуском або залежністю від напруги (51V/51C). Є кілька ступенів захисту від зворотної потужності для первинного двигуна, захист зворотної послідовності, два ступені дистанційного захисту і захист від асинхронного ходу (прослизання полюсів, ANSI 78) з блокуванням при хитаннях. Замикання на землю 100 % обмотки статора визначається за третьою гармонікою. Набір доповнюють багатоступеневий захист від підвищення та зниження напруги з налаштовуваним коефіцієнтом повернення, ватметричний захист від замикань на землю, захист від несиметрії напруги і від помилкової подачі напруги на зупинений генератор (50/27). Температуру можна контролювати через зовнішній блок URTD на 12 датчиків.
Для роботи паралельно з мережею передбачено профілі FRT (LVRT) з координацією з АПВ, захист Q-U за реактивною потужністю при зниженні напруги, автоматичне повторне під'єднання, шість ступенів частотного захисту (f<, f>, df/dt, стрибок вектора), передавання команди вимкнення на вимикач і контроль синхронізму. Термінал керує до шести комутаційними апаратами та рахує зношення вимикача.

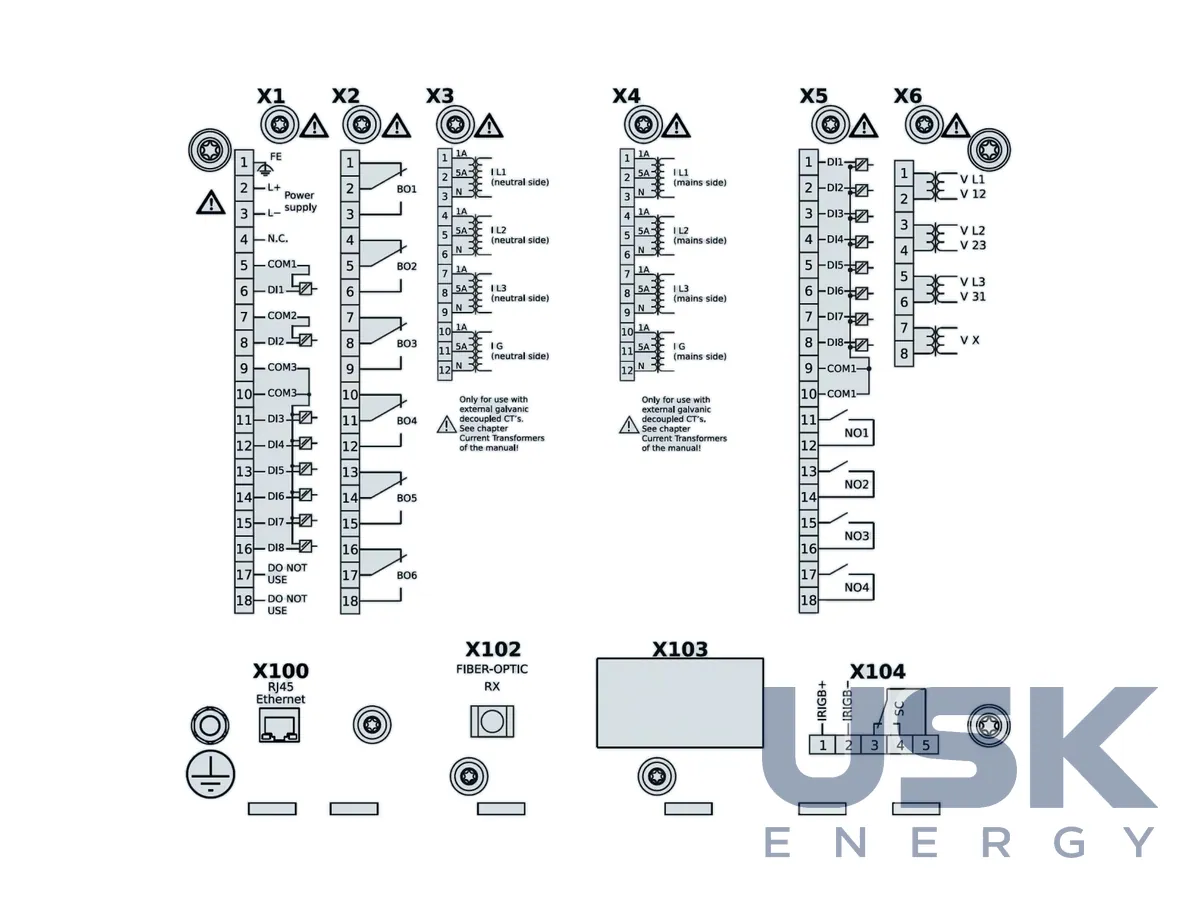

Апаратна частина побудована на двоядерному процесорі. Протоколи Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104 підтримують індивідуальне призначення точок даних, час синхронізується за SNTP та IRIG-B, є функції кібербезпеки. Енергонезалежні реєстратори зберігають осцилограми на 120 с, 20 аварій, 300 подій і тренд на 4000 записів. Налагодження пришвидшують вбудований імітатор пошкоджень і перевірка достовірності уставок. Програма Smart view, засоби аналізу осцилограм і повний набір функцій постачаються без доплат за концепцією «все включено».
Технічні характеристики
| Об'єкт | генератори середньої та великої потужності, блок генератор-трансформатор |
|---|---|
| Основні захисти | поздовжній і земляний диференційний (87G/87GN) |
| Генераторні функції | втрата збудження (40), асинхронний хід/прослизання полюсів (78), помилкова подача напруги (50/27), 100 % замикання статора на землю за 3-ю гармонікою, перезбудження V/f, зворотна потужність, МСЗ з пуском за напругою 51V/51C |
| Дистанційний захист | 2 ступені, блокування при хитаннях |
| Під'єднання до мережі | FRT/LVRT, захист Q-U, автоматичне повторне під'єднання, синхронізм |
| Температура | зовнішній блок URTD, 12 датчиків (опція) |
| Комутаційні апарати | до 6 |
| Реєстратори | 120 с / 20 аварій / 300 подій / 4000 трендів |
Запит ціни та строку поставки
SEG HighPROTEC MCDGV4 — диференційний захист генераторів і блоків генератор-трансформатор. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна включити блоковий трансформатор у зону захисту MCDGV4?
Так, підвищувальний трансформатор включають у зону диференційного захисту, і реле працює як блоковий захист генератор-трансформатор. Два ступені захисту від перезбудження V/f захищають трансформатор під час розгону.
Як MCDGV4 захищає обмотку статора від замикань на землю?
Захист охоплює 100 % обмотки статора за третьою гармонікою. Його доповнюють земляний диференційний захист 87GN і ватметричний захист від замикань на землю.
Які протоколи зв'язку підтримує MCDGV4?
Доступні Modbus, Profibus, DNP3.0, IEC 61850, IEC 60870-5-103 та IEC 60870-5-104. Час синхронізується за SNTP та IRIG-B.
