GPS-1xx, RTS/GPS-2xx, SO-52v21-GPS, SO-5530/5540-GT — джерела та сервери точного часу для підстанцій
Mikronika випускає джерела сигналу часу та сервери часу GPS-1xx, RTS/GPS-2xx, SO-52v21-GPS-xx, SO-5530-GT/GT1 і SO-5540-GT. Вони синхронізують захисти, реєстратори аварій, RTU і SCADA на підстанціях та електростанціях. Точний час потрібен для реєстрації подій і аварій та для систем вимірювання векторів.
- GPS-1xx
- джерело сигналу часу UTC з похибкою < 1 мкс; RS-232 і/або оптика (скло/пластик) з лінією міток часу; 3 імпульсні виходи
- Приймання
- до 8 супутників
- RTS/GPS-2xx
- сервер часу
- SO-52v21-GPS-xx
- сервер часу на платформі SO-52v21
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

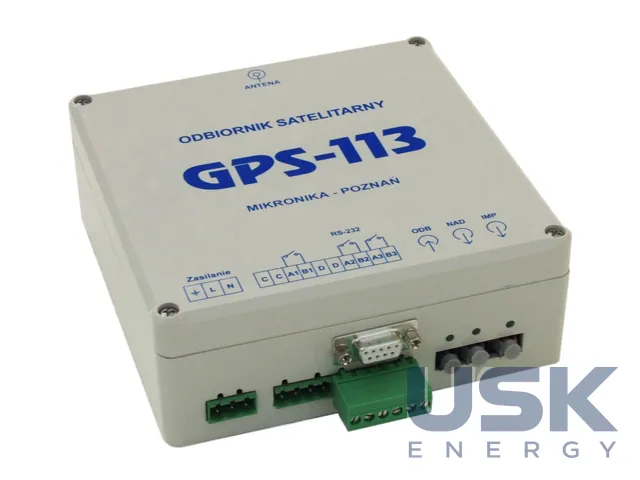

GPS-1xx формує еталон часу UTC/GMT за сигналами GPS, визначаючи також дату й географічне положення в трьох координатах, незалежно від місця встановлення приймача на території Польщі, з похибкою менше 1 мкс. Поточний час пристрій передає через RS-232 і/або багатомодовий оптичний інтерфейс зі скляним чи пластиковим волокном. Кожен інтерфейс, окрім ліній передавання та приймання, має додаткову лінію імпульсів, що маркують переданий час. 3 імпульсні виходи генерують імпульси в заданий час і заданої тривалості, синхронізовані з GPS, перший вихід має найменшу затримку.
Після ввімкнення GPS-1xx приймає сигнали максимум від восьми супутників у полі зору антени, а до повної синхронізації щонайменше з трьома супутниками видає час за власним годинником. Антену з кабелем 15 м виносять назовні будівлі, сам приймач можна розмістити далеко від комп'ютера. Параметри задають із клавіатури й РК-дисплея, живлення від блока AC/DC 230V. Пристрій розраховано на промислове застосування.
SO-52v21-GPS-xx працює як сервер часу високої точності для пристроїв станційної автоматики та іншої промислової техніки. Джерелом служить внутрішній приймач GPS/GLONASS з точністю краще 20 нс, синхронізація в мережевих протоколах і в стандарті 1PPS/NMEA точніша за 1 мкс, імпульсні виходи дають точність краще 1 мс. Приймач видає точний час навіть за видимості одного супутника. Час подається як UTC через RS-485 (IRIG-J), RS-232 (NMEA з окремим 1PPS) і порти Ethernet (NTP, IEC-61850 або IEC-61588). Два незалежні дискретні виходи формують імпульси тривалістю від 10 мс до 1 с з роздільністю 1 мс. Приклад виконання зібрано на модулях mCU-03-21 з інтерфейсами до трьох каналів Ethernet 100Base-TX, mHI-02-02 і mPS-11-91 на 18÷36V.

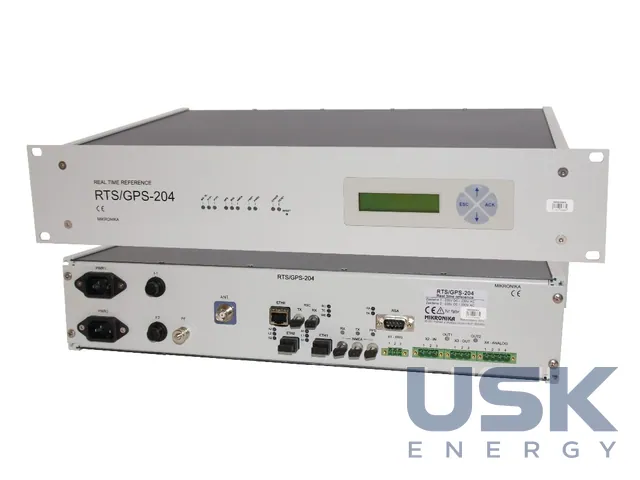

RTS/GPS-2xx у разі зникнення сигналу GPS тримає час з точністю 50 мс щонайменше 24 год. Опційний атомний еталон частоти CSAC утримує відхилення від часу GPS у межах 600 нс за добу або 220 мкс за рік. Час видається як 1PPS, IRIG, NMEA, через сервер NTP/SNTP і за PN-EN 61588 (PTP), підтримуються також PN-EN 61850 і Modbus. Блок аналогових входів 230V AC вимірює частоту мережі. SO-5530-GT/GT1 і SO-5540-GT служать джерелами сигналу часу системи SO-5, а контролери Mikronika підтримують безперервну синхронізацію з точністю краще 1 мс. Буклети опубліковано для GPS-xxx, RTS/GPS-2xx і SO-52v21-GPS.
Технічні характеристики
| GPS-1xx | джерело сигналу часу UTC з похибкою < 1 мкс; RS-232 і/або оптика (скло/пластик) з лінією міток часу; 3 імпульсні виходи |
|---|---|
| Приймання | до 8 супутників |
| RTS/GPS-2xx | сервер часу |
| SO-52v21-GPS-xx | сервер часу на платформі SO-52v21 |
| SO-5530-GT/GT1, SO-5540-GT | джерела сигналу часу |
Запит ціни та строку поставки
GPS-1xx, RTS/GPS-2xx, SO-52v21-GPS, SO-5530/5540-GT — джерела та сервери точного часу для підстанцій. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8517 62 00 00 |
|---|---|
| HS, 6 знаків | 8517 62 |
| CN (ЄС) | 8517 62 00 |
| HTSUS (США) | 8517 62 00 90 |
| Митний тариф КНР | 8517 62 99 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку точність часу дає SO-52v21-GPS?
Внутрішній приймач GPS/GLONASS має точність краще 20 нс, синхронізація в мережевих протоколах і за 1PPS/NMEA точніша за 1 мкс. На імпульсних виходах точність краще 1 мс.
Які протоколи синхронізації підтримує RTS/GPS-2xx?
Пристрій видає час як 1PPS, IRIG, NMEA, через NTP/SNTP та за PN-EN 61588 (PTP). Підтримуються також PN-EN 61850 і Modbus.
Як поводиться RTS/GPS-2xx у разі втрати сигналу GPS?
Еталон тримає час з точністю 50 мс щонайменше 24 год. З атомним еталоном CSAC відхилення не перевищує 600 нс за добу.
