AFR 1xx, AFR 31 — пристрої придушення ферорезонансу для трансформаторів напруги
AFR 1xx і AFR 31 — інтелектуальні навантаження для захисту вимірювальних трансформаторів напруги від ферорезонансу в розподільних мережах СН. На відміну від постійно ввімкнених демпфувальних резисторів, AFR активується лише під час ферорезонансу й у нормальному режимі не навантажує вимірювальні обмотки. Пристрої ставлять у комірки ТН КРУ 6–35 кВ.
- Призначення
- захист вимірювальних ТН від ферорезонансу в розподільних мережах СН
- AFR 11x
- для окремо працюючих ТН (однофазне вимірювання, живлення від СН)
- AFR 13x
- для схеми відкритого трикутника додаткових обмоток трьох ТН
- Номінальна напруга
- 100, 110, 120, 100/√3, 110/√3, 120/√3 В AC (та інші на замовлення)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ферорезонанс виникає між індуктивністю трансформатора напруги та ємністю лінії або комутаційних апаратів СН. Запускають його ввімкнення, вимкнення, замикання на землю та інші перехідні процеси. Магнітопровід ТН насичується, з'являються значні перенапруги й піки струму, і найчастіше трансформатор руйнується. Найвищий ризик у мережах з ізольованою нейтраллю та в кабельних мережах.

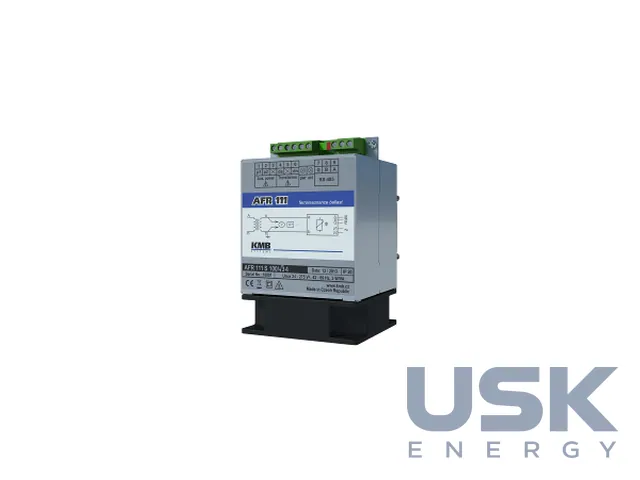

AFR 11x призначено для окремо працюючих трансформаторів, тобто для однофазного вимірювання або живлення від мережі СН. AFR 13x та AFR 31 вмикають у схему відкритого трикутника додаткових вторинних обмоток трьох трансформаторів. Номінальна напруга 100, 110, 120, 100/√3, 110/√3 або 120/√3 В змінного струму, інші значення на замовлення. Коло захищають автоматичним вимикачем B16A або еквівалентним запобіжником.

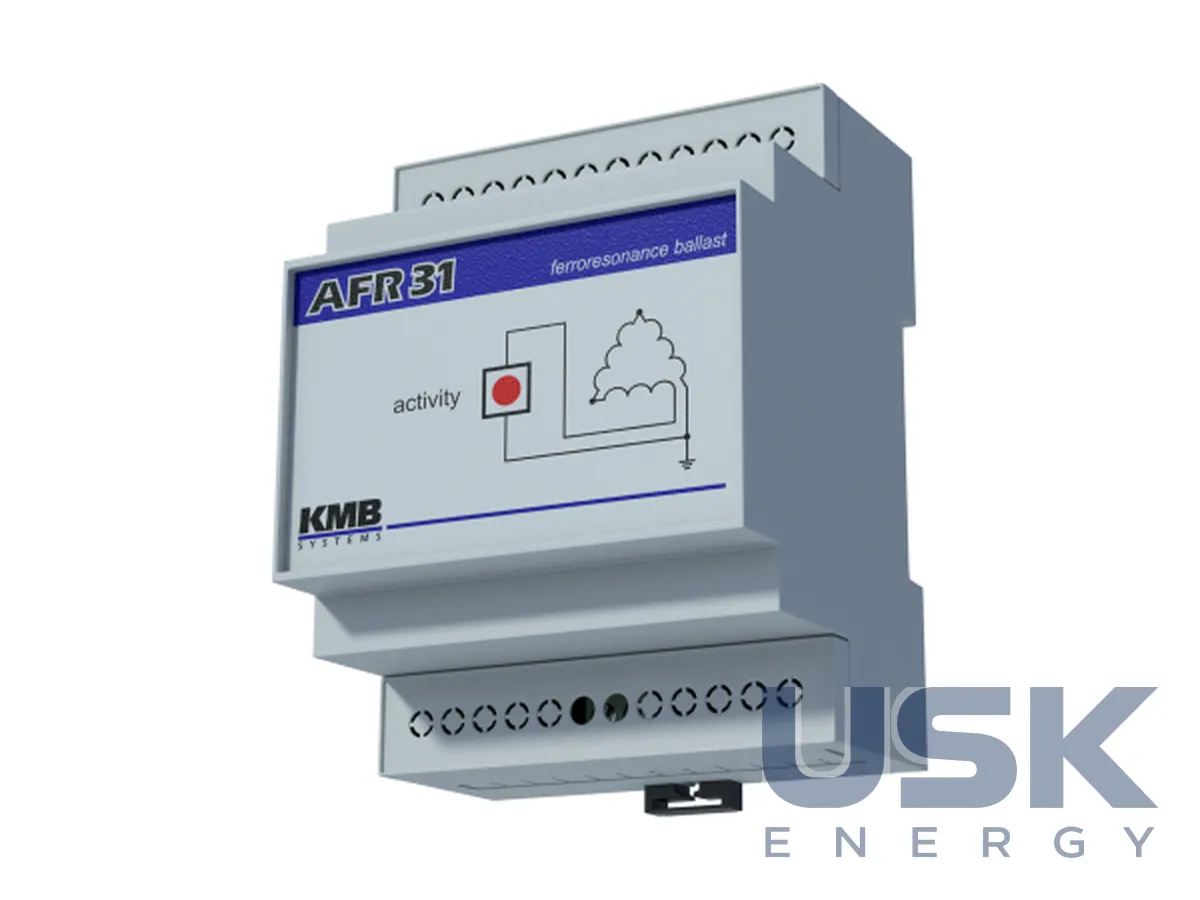

В AFR 31 напругу активації встановлюють перемичкою на 20, 25 або 30 В, заводське значення 25 В. Вищу уставку вибирають для мереж СН з більшою несиметрією паразитних ємностей. Схема затриманого спрацювання (стандартно 4 с, на заводі налаштовується від 0 до 10 с) узгоджує пристрій із захистами від замикань на землю. Це потрібно, коли той самий ТН живить автоматику контролю замикань на землю та АПВ. Паралельне ввімкнення AFR 31 не впливає на роботу реле захисту від замикань на землю. Пристрій кріплять на DIN-рейку 35 мм, підключають гнучким ізольованим проводом перерізом до 2,5 мм² і застосовують лише всередині приміщень.

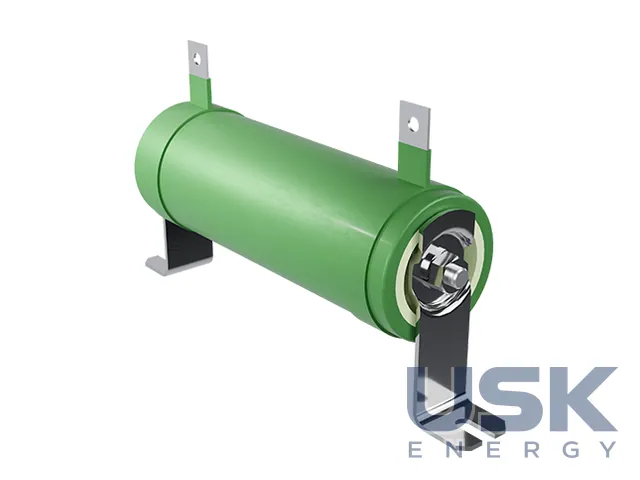

У тій самій групі приладдя KPB Intra пропонує демпфувальний резистор TR305 68 Ом / 200 Вт для високовольтних вимірювальних ТН. Його вмикають у відкритий трикутник і монтують горизонтально або вертикально. Якщо споживання резистора заважає спрацюванню паралельного захисту чи сигнального реле, два резистори з'єднують послідовно.
Експлуатацію, монтаж і обслуговування AFR виконує лише кваліфікований персонал. Перед будь-якими роботами трансформатори від'єднують від мережі, пристрій без кришки використовувати заборонено. Один полюс навантаження заземлюють, і перед підключенням перевіряють, щоб заземлення не було виконано двічі, з боку трансформаторів і з боку навантаження, бо це спричинить КЗ на вимірювальних ТН. Для обох типів опубліковано посібники AFR111–AFR131 та AFR-31.
Технічні характеристики
| Призначення | захист вимірювальних ТН від ферорезонансу в розподільних мережах СН |
|---|---|
| AFR 11x | для окремо працюючих ТН (однофазне вимірювання, живлення від СН) |
| AFR 13x | для схеми відкритого трикутника додаткових обмоток трьох ТН |
| Номінальна напруга | 100, 110, 120, 100/√3, 110/√3, 120/√3 В AC (та інші на замовлення) |
| Принцип | активується лише під час виникнення ферорезонансу |
| Захист кола | автомат B16A або еквівалентний запобіжник |
| Резистор TR305 | 68 Ом, 200 Вт, для ТН |
Запит ціни та строку поставки
AFR 1xx, AFR 31 — пристрої придушення ферорезонансу для трансформаторів напруги. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8543 70 90 00 8533 29 00 00 (резистор) |
|---|---|
| HS, 6 знаків | 8543 70 8533 29 (резистор TR305) |
| CN (ЄС) | 8543 70 90 8533 29 00 (резистор) |
| HTSUS (США) | 8543 70 99 60 8533 29 00 00 (резистор) |
| Митний тариф КНР | 8543 70 99 90 8533 29 00 00 (резистор) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим AFR відрізняється від демпфувального резистора?
AFR активується лише під час ферорезонансу, а в нормальному режимі не навантажує обмотки ТН. Демпфувальні резистори, зокрема TR305 68 Ом / 200 Вт, увімкнені постійно.
Яку модель обрати для схеми відкритого трикутника?
Для відкритого трикутника додаткових обмоток трьох ТН призначено AFR 13x та AFR 31. AFR 11x ставлять на окремо працюючі трансформатори.
На яку номінальну напругу випускають AFR?
На 100, 110, 120, 100/√3, 110/√3 або 120/√3 В змінного струму, інші значення на замовлення. Коло захищають автоматом B16A.
