Сухі реактори без сталевого осердя та з осердям 10–800 кВ: шунтувальні, струмообмежувальні, фільтрові, згладжувальні й плечові для ліній постійного струму
Сухі реактори TBEA без осердя та з осердям охоплюють класи від 10 до ±800 кВ. Серед них шунтувальні, струмообмежувальні, фільтрові, нейтральні, згладжувальні й плечові реактори для мереж змінного струму, конденсаторних батарей і передач постійного струму.
- Шунтувальний 110 кВ
- BKGKL-2×40000/110: 115 кВ макс., 2×73,1 мГн, LI 650 кВ, втрати ≤196 кВт
- Струмообмежувальні
- 10–110 кВ (XKGKL-10-4000-10: 0,46 мГн) і 220–750 кВ
- Послідовні/демпферні
- для конденсаторних батарей 10–110 кВ (CKGKL-12/10-1: 18,33 мГн)
- Нейтральний
- ZJKK-400/15: 66 кВ, 15 Ом, LI 325 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TBEA разом із дочірньою Herong Electric випускає сухі реактори без сталевого осердя (повітряні) і з осердям для розподільних і магістральних мереж, конденсаторних установок і перетворювальних підстанцій постійного струму. Компанія зробила перший у галузі сухий повітряний плечовий реактор ±800 кВ для багатотермінальної передачі Удунде, згладжувальні реактори ±800 кВ для передач «Захід–Схід» і реактори фільтрів для передачі Ячжун–Цзянсі ±800 кВ. На її рахунку й перша в Китаї установка послідовних повітряних реакторів 110 кВ для прямої компенсації з боку навантаження.

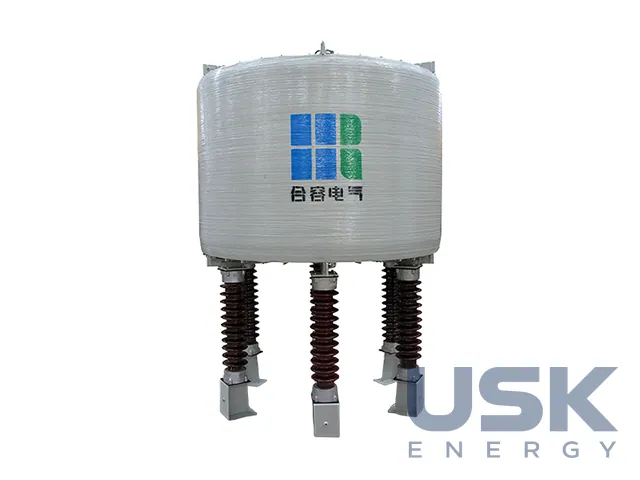

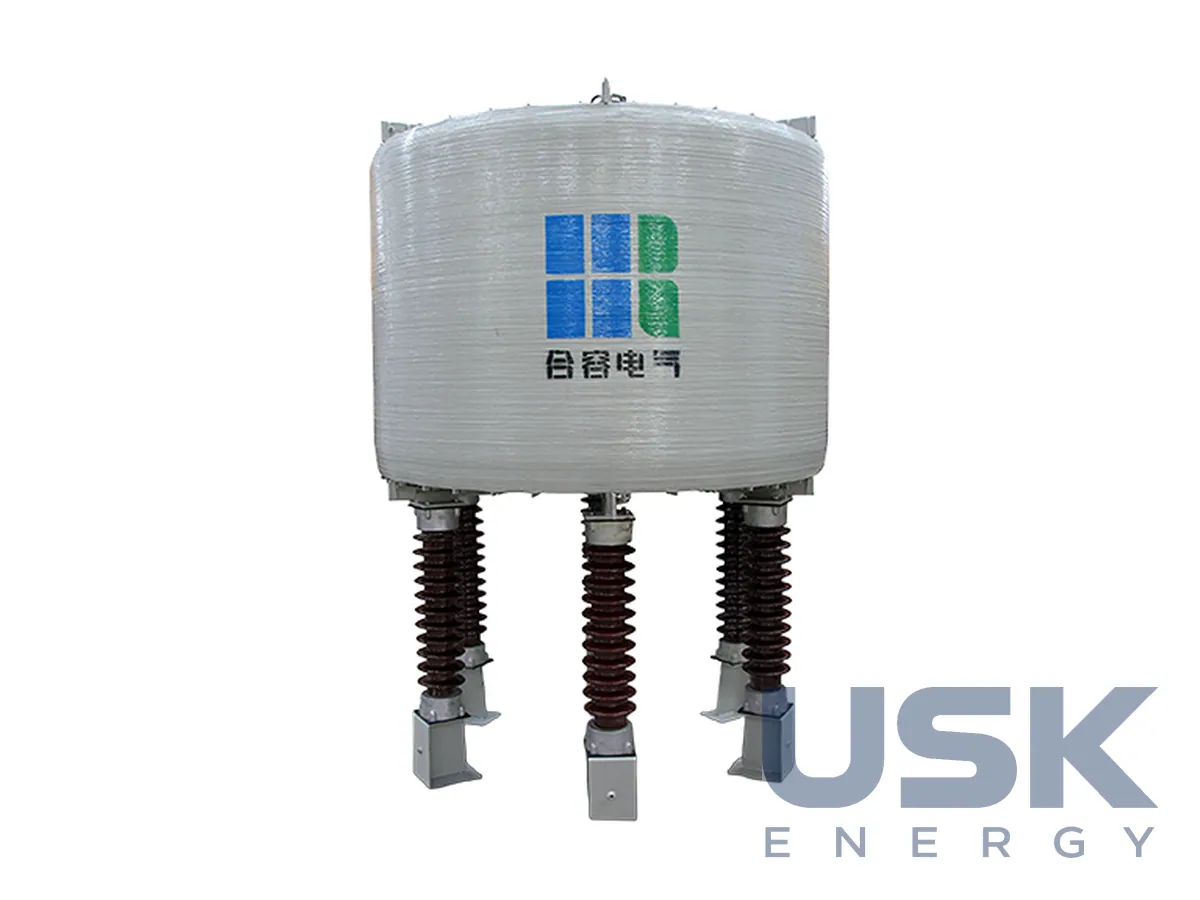

Повітряні реактори мають лінійну індуктивність, високу стійкість до ударних струмів, малий скін-ефект і низькі вихрові втрати. Їх захищено від дощу й птахів, вони працюють тихо й прості в монтажі. Шунтувальні реактори 10–110 кВ компенсують реактивну потужність і обмежують перенапруги. Приклад BKGKL-2×40000/110 з індуктивністю 2×73,1 мГн, максимальною напругою 115 кВ, ізоляцією LI 650 кВ і втратами до 196 кВт. Перевищення температури обмотки 55 К, найбільш нагрітої точки за даними виробника до 73 К. Такі апарати купують мережеві компанії, електрифіковані залізниці, металургійні й нафтохімічні підприємства.
Струмообмежувальні реактори 10–110 кВ і 220–750 кВ вмикають послідовно в лінію, щоб знизити струм КЗ до допустимого рівня, наприклад XKGKL-10-4000-10 на 0,46 мГн. Послідовні й демпферні реактори для конденсаторних батарей 10–110 кВ (CKGKL-12/10-1, 18,33 мГн) придушують підсилення вищих гармонік і обмежують кидки струму під час увімкнення. Нейтральні реактори 35–66 кВ обмежують струм замикання на землю, ZJKK-400/15 розраховано на 66 кВ і 15 Ом з ізоляцією LI 325 кВ. Фільтрові реактори 8–220 кВ працюють у фільтрах підстанцій постійного струму послідовно з конденсаторами (LKK-25-342-59.5, 59,5 мГн, LI 550 кВ).
Для передач постійного струму випускаються згладжувальні реактори 20–800 кВ, які вмикають між перетворювачем і лінією. PKGKL-800-5000-75 має ±800 кВ, 5000 А, 75 мГн, LI 1300 кВ і втрати до 300 кВт. Плечові реактори 20–800 кВ для передач на перетворювачах напруги, як QKGKL-800-1472-40 на ±800 кВ і 40 мГн з ізоляцією LI 1050 кВ, разом з індуктивністю розсіювання трансформатора утворюють інтерфейс між перетворювачем і мережею та обмежують струми КЗ.

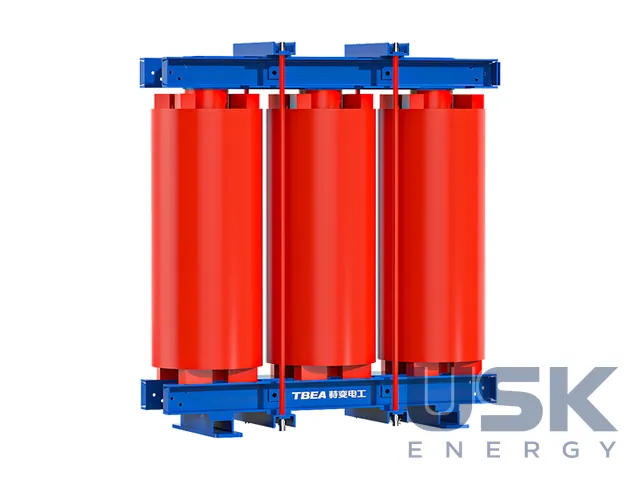

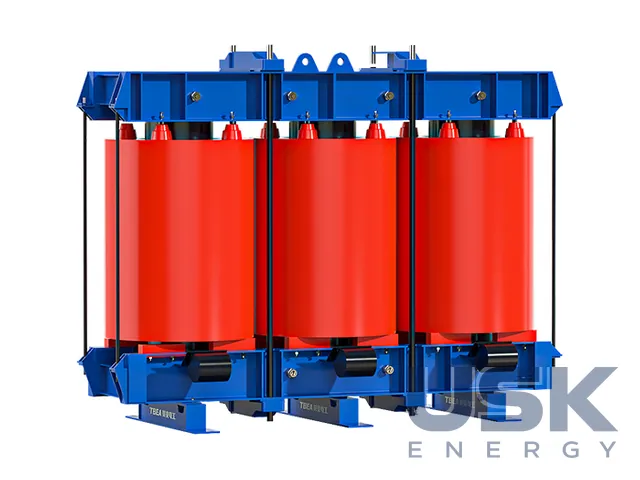

Сухі реактори з осердям на 10 кВ представлено послідовним CKSC-1200/10-12 (1200 квар, 1,728 Ом) і шунтувальним BKSC-10000/10 (10 Мвар, 10 Ом). Вони компактні й легкі, мають радіальні магнітопроводи зі зниженими вихровими втратами, обмотки, залиті під вакуумом, низькі часткові розряди, шум до 59–60 дБ(А) і демпфери вібрації.
Технічні характеристики
| Шунтувальний 110 кВ | BKGKL-2×40000/110: 115 кВ макс., 2×73,1 мГн, LI 650 кВ, втрати ≤196 кВт |
|---|---|
| Струмообмежувальні | 10–110 кВ (XKGKL-10-4000-10: 0,46 мГн) і 220–750 кВ |
| Послідовні/демпферні | для конденсаторних батарей 10–110 кВ (CKGKL-12/10-1: 18,33 мГн) |
| Нейтральний | ZJKK-400/15: 66 кВ, 15 Ом, LI 325 кВ |
| Фільтрові | 8–220 кВ, для фільтрів ПС постійного струму (LKK-25-342-59.5: 59,5 мГн, LI 550 кВ) |
| Згладжувальний ±800 кВ | PKGKL-800-5000-75: 75 мГн, 5000 А, LI 1300 кВ, втрати ≤300 кВт |
| Плечовий ±800 кВ (VSC) | QKGKL-800-1472-40: 40 мГн, LI 1050 кВ |
| З осердям 10 кВ | CKSC-1200/10-12 (1200 квар), BKSC-10000/10 (10 Мвар), шум ≤59–60 дБ(А) |
