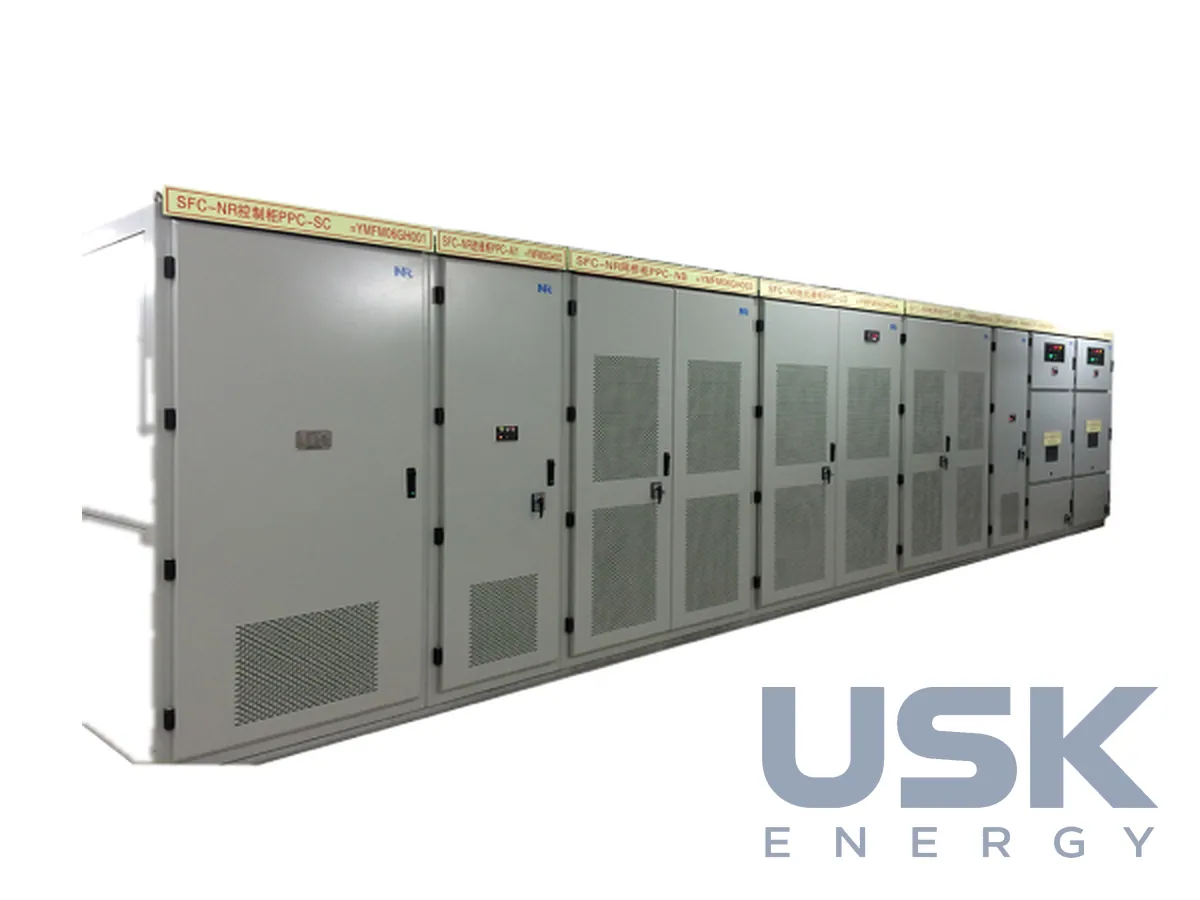

PCS-9575 — тиристорний пусковий перетворювач частоти (SFC/LCI) для пуску двигун-генераторів ГАЕС і газових турбін
NR PCS-9575 — статичний тиристорний пусковий перетворювач частоти (SFC), відомий також як інвертор з комутацією від навантаження (LCI), з 6- або 12-пульсовими мостами. Він виконує частотний пуск і регулює частоту обертання великих синхронних машин. Застосовують на ГАЕС, газотурбінних електростанціях і промислових підприємствах з потужними синхронними двигунами.
- Призначення
- частотний пуск і регулювання швидкості великих синхронних машин (двигун-генератори ГАЕС, генератори ГТУ, синхронні двигуни)
- Схема
- джерело струму: випрямляч — згладжувальний реактор — інвертор, трифазні тиристорні мости
- Пульсність
- 6 або 12 (випрямляч та інвертор)
- Керування тиристорами
- фотоелектричне, TCU
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перетворювач швидко розганяє машину до потрібної швидкості й за потреби тримає її на заданій частоті обертання. На ГАЕС він пускає оборотні двигун-генератори в насосний режим, на газотурбінних станціях розкручує газову турбіну через генератор, що працює двигуном. За призначенням PCS-9575 відповідає тиристорним пусковим пристроям, які постачають у комплекті з двигун-генераторами ГАЕС.
Силову частину побудовано за схемою джерела струму. Вхідне КРУ з вимикачами під'єднує установку до мережі. Вхідний трансформатор обмежує струм КЗ, дає гальванічну розв'язку та потрібну вторинну напругу. Залежно від пульсності та співвідношення напруг ставлять три- або двообмоткові, знижувальні чи розділювальні (1:1) трансформатори. Випрямляч виконано трифазним тиристорним мостом на 6 або 12 пульсів з фотоелектричним керуванням через блоки TCU і водяним або повітряним охолодженням.
Згладжувальний реактор з повітряним охолодженням зменшує пульсації й обмежує струм КЗ у ланці постійного струму. У низці проєктів додатково ставлять реактори на вході та виході. Інвертор теж трифазний тиристорний міст на 6 або 12 пульсів. Вихідний трансформатор узгоджує вихідну напругу з напругою статора й розв'язує SFC і машину, у схемі LCI його немає. Вихідне КРУ містить вихідний вимикач і обхідний вимикач трансформатора.
Для малої та середньої потужності охолодження примусове повітряне. Для великої потужності NR застосовує замкнену водяну систему за власною патентованою технологією, з окремою системою керування. Вентилі компактні, а система охолодження проста, тому обслуговування коштує недорого.
Система керування та захисту працює на розподіленій багатопроцесорній платформі з високою завадостійкістю, програмують її візуальними модулями. Вона збирає аналогові та дискретні дані, формує команди комутації та імпульси керування, стійко регулює частоту. Фазове автопідлаштування в реальному часі дає стабільні імпульси. Передбачено диференційні захисти, МСЗ, захист за швидкістю наростання струму, реєстрацію та аналіз аварій, зовнішній обмін даними й зручний інтерфейс оператора. Пульсність мостів, тип трансформаторів і спосіб охолодження добирають під конкретну машину та мережу.
Технічні характеристики
| Призначення | частотний пуск і регулювання швидкості великих синхронних машин (двигун-генератори ГАЕС, генератори ГТУ, синхронні двигуни) |
|---|---|
| Схема | джерело струму: випрямляч — згладжувальний реактор — інвертор, трифазні тиристорні мости |
| Пульсність | 6 або 12 (випрямляч та інвертор) |
| Керування тиристорами | фотоелектричне, TCU |
| Трансформатори | вхідний і вихідний (2- або 3-обмоткові, знижувальні або 1:1); у схемі LCI вихідний трансформатор не застосовується |
| Охолодження | примусове повітряне (мала/середня потужність) або замкнене водяне (велика потужність) |
| Захисти | диференційні, МСЗ, за di/dt |
Запит ціни та строку поставки
PCS-9575 — тиристорний пусковий перетворювач частоти (SFC/LCI) для пуску двигун-генераторів ГАЕС і газових турбін. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких машин призначено PCS-9575?
Для частотного пуску оборотних двигун-генераторів ГАЕС, генераторів газових турбін і потужних синхронних двигунів. Він також підтримує задану частоту обертання.
Яку пульсність мають випрямляч та інвертор?
Обидва виконано трифазними тиристорними мостами на 6 або 12 пульсів. Керування тиристорами фотоелектричне через TCU.
Чим схема LCI відрізняється від SFC з вихідним трансформатором?
У схемі LCI вихідний трансформатор не застосовується. В іншому разі він узгоджує вихідну напругу з напругою статора й розв'язує перетворювач і машину.
