WindCube Nacelle / WindCube Scan — гондольні та скануючі лідари для випробувань і оптимізації вітротурбін
WindCube Nacelle і WindCube Scan — гондольні та скануючі лідари Vaisala для випробувань і оптимізації працюючих ВЕУ та вітропарків. Гондольний лідар вимірює набіжний вітер на висоті маточини на відстані до 700 м, скануючий досліджує ресурс і слідові ефекти.
- WindCube Nacelle
- гондольний лідар, вимірювання вітру на висоті маточини до 700 м попереду турбіни; виконання Long-Range і Short-Range
- Застосування Nacelle
- випробування потужнісної характеристики (PPT) за IEC, оптимізація, lidar-assisted control (Turbine Control)
- WindCube Scan
- скануючий лідар: оцінювання ресурсу, слідові ефекти (wake), оптимізація парків
- Турбулентність
- методики вимірювання TI, Pure TI у Compass Renewable
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
WindCube Nacelle і WindCube Scan доповнюють наземні вертикальні профілометри WindCube. Вертикальні лідари працюють переважно на стадії оцінювання ресурсу, а гондольні та скануючі потрібні вже на експлуатації, для випробувань і оптимізації працюючих турбін і вітропарків. За даними виробника, у світі розгорнуто понад 400 лідарів WindCube Nacelle на 100+ моделях турбін на суходолі й на морі.

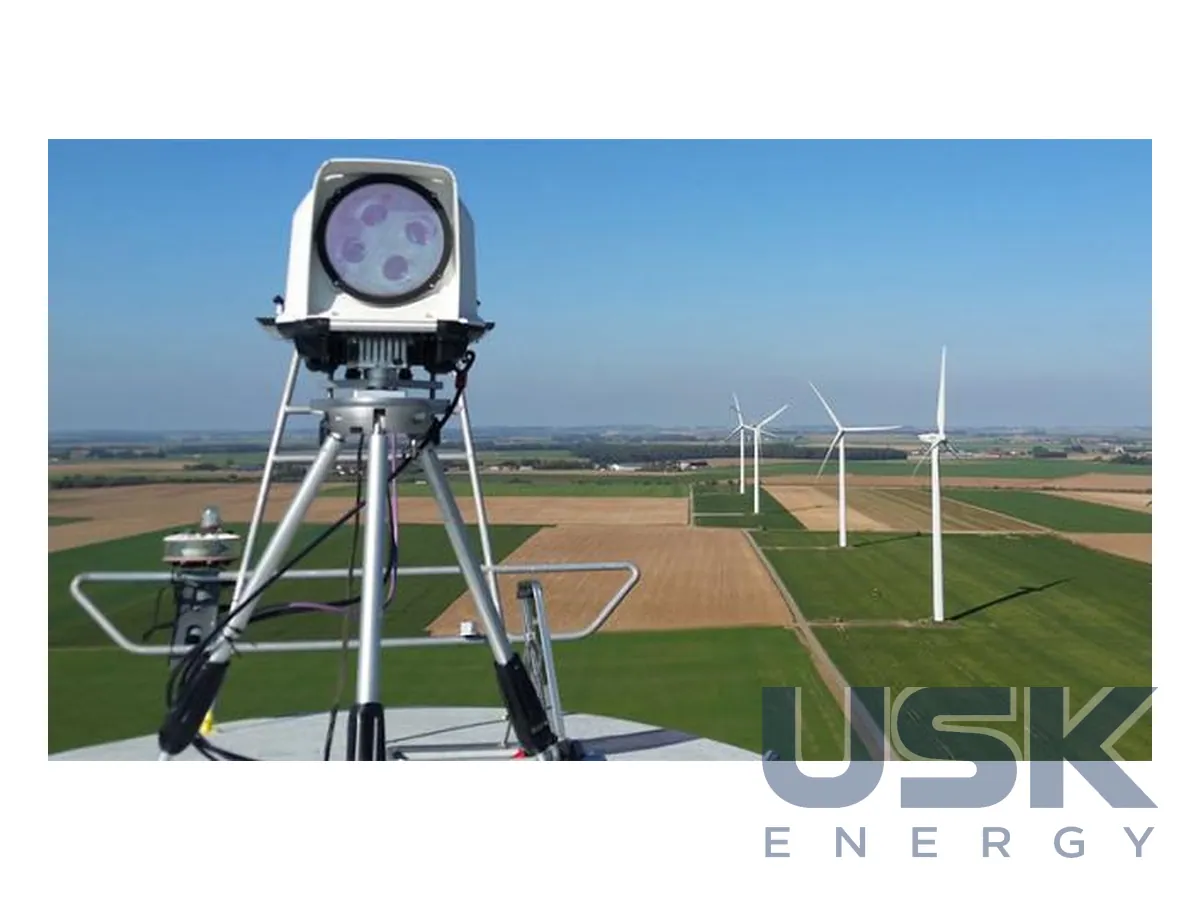

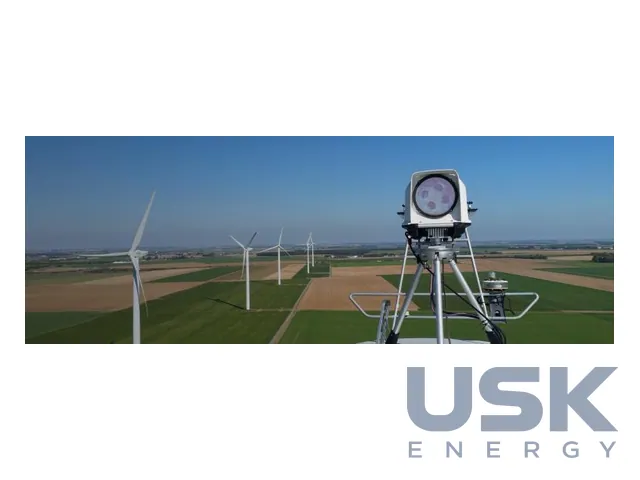

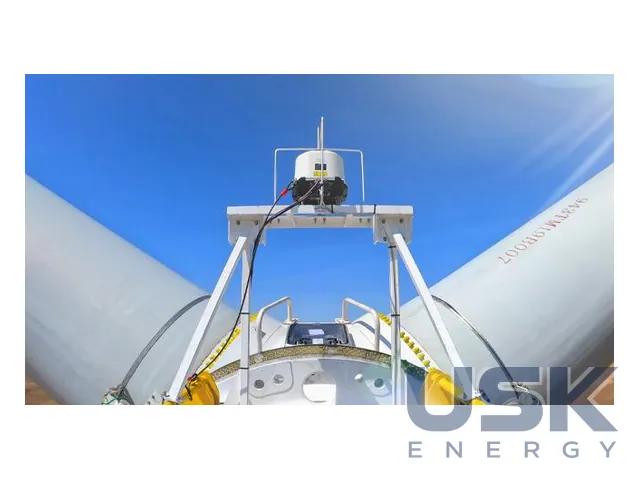

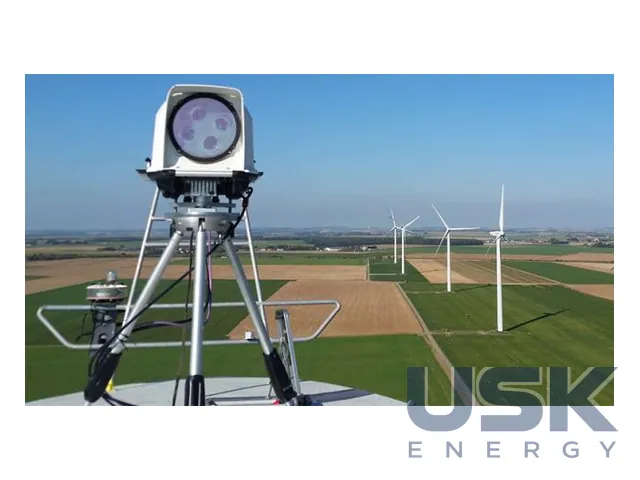

WindCube Nacelle ставлять на гондолу будь-якої турбіни як автономний прилад. Він вимірює параметри набіжного вітру на висоті маточини попереду турбіни. Базове виконання Short-Range має дальність 50–450 м і 10 налаштовуваних відстаней вимірювання, виконання Long-Range сягає 700 м і орієнтоване на морські турбіни. Є режими з 4 і 2 променями. DNV спільно з Vaisala класифікувала WindCube Nacelle як перший гондольний лідар, що відповідає профільному стандарту IEC.
Головне завдання гондольного лідара полягає у випробуваннях потужнісної характеристики (Power Performance Testing, PPT). Такі випробування традиційно трудомісткі й дорогі, бо потребують метеощогли. Лідар дає повну картину профілю вітру з точністю, не гіршою за щоглу, і спрощує як контрактні, так і експлуатаційні перевірки. Опційний метеодатчик додає тиск, температуру, вологість і дані про опади. Прилад розгортають тимчасово або його інтегрує виробник турбіни.
Для виробників ВЕУ є WindCube Nacelle Turbine Control. Ця система керування отримує від лідара випереджальну (feedforward) інформацію про вітер (Lidar-assisted Control) і, за даними виробника, легко інтегрується в проєкти виробників та інтеграторів. Окремий напрям стосується визнання лідарних вимірювань інтенсивності турбулентності, для цього Vaisala пропонує фізично обґрунтовану реконструкцію Pure TI у сервісі Compass Renewable.
WindCube Scan застосовують для оцінювання ресурсу на складних майданчиках, вивчення слідових ефектів між турбінами (wake) та оптимізації вітропарків, а в сонячній енергетиці для оцінювання вітрових ризиків. Стратегії сканування налаштовуються (PPI, RHI, DBS, одиночний промінь, об'ємні, сегментні та VAD-скани), дані лідар видає у форматі NetCDF і може працювати в парі з другим приладом. Дистанційний доступ і обробку даних виконують у платформах WindCube Insights і Compass. Детальні характеристики Nacelle і Scan уточнюють на запит.
Технічні характеристики
| WindCube Nacelle | гондольний лідар, вимірювання вітру на висоті маточини до 700 м попереду турбіни; виконання Long-Range і Short-Range |
|---|---|
| Застосування Nacelle | випробування потужнісної характеристики (PPT) за IEC, оптимізація, lidar-assisted control (Turbine Control) |
| WindCube Scan | скануючий лідар: оцінювання ресурсу, слідові ефекти (wake), оптимізація парків |
| Турбулентність | методики вимірювання TI, Pure TI у Compass Renewable |
Запит ціни та строку поставки
WindCube Nacelle / WindCube Scan — гондольні та скануючі лідари для випробувань і оптимізації вітротурбін. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9015 80 20 00 |
|---|---|
| HS, 6 знаків | 9015 80 |
| CN (ЄС) | 9015 80 20 |
| HTSUS (США) | 9015 80 20 00 |
| Митний тариф КНР | 9015 80 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На якій відстані вимірює вітер WindCube Nacelle?
Виконання Long-Range вимірює набіжний вітер на висоті маточини на відстані до 700 м. Базове виконання працює в діапазоні 50–450 м із 10 відстанями вимірювання.
Для чого застосовують гондольний лідар на ВЕС?
Для контрактних і експлуатаційних випробувань потужнісної характеристики (PPT), оптимізації турбін і керування турбіною з випереджальною інформацією про вітер.
Які завдання виконує WindCube Scan?
Оцінювання ресурсу на складних майданчиках, вивчення слідових ефектів між турбінами та оптимізацію вітропарків. У сонячній енергетиці його застосовують для оцінювання вітрових ризиків.
