VIBREC500 — бездротові реєстратори еолової вібрації та коливань підпрольотів проводів ПЛ
VIBREC500 — реєстратори PFISTERER для вимірювання рухів проводів повітряних ліній, тобто еолової вібрації та коливань підпрольотів. Ними виконують приймальні вимірювання нових ліній, перевіряють встановлені системи гасіння й досліджують діючі лінії. Серія включає моделі VR500 WT, VR500 EXT і VR500 PT.
- Моделі
- VR500 WT, VR500 EXT, VR500 PT
- Датчик вібрації
- LVDT, хід ±5 мм, діапазон вимірювання ±1 мм, 0,2–200 Гц
- Датчик коливань підпрольотів
- PT1A, ±381 мм, 0,2–10 Гц
- Швидкість вітру
- 0–30 м/с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Еолова вібрація неминуче виникає під дією вітру на будь-якій ЛЕП і може спричинити втомне руйнування дротів проводу та інших елементів лінії. Тому її інтенсивність вимірюють спеціальними приладами. На лініях із розщепленими фазами після еолової вібрації й танцю проводів найбільш значущі коливання підпрольотів. Без контролю вони ведуть до накопичення втоми в шарнірах розпірок і послаблення затискачів.

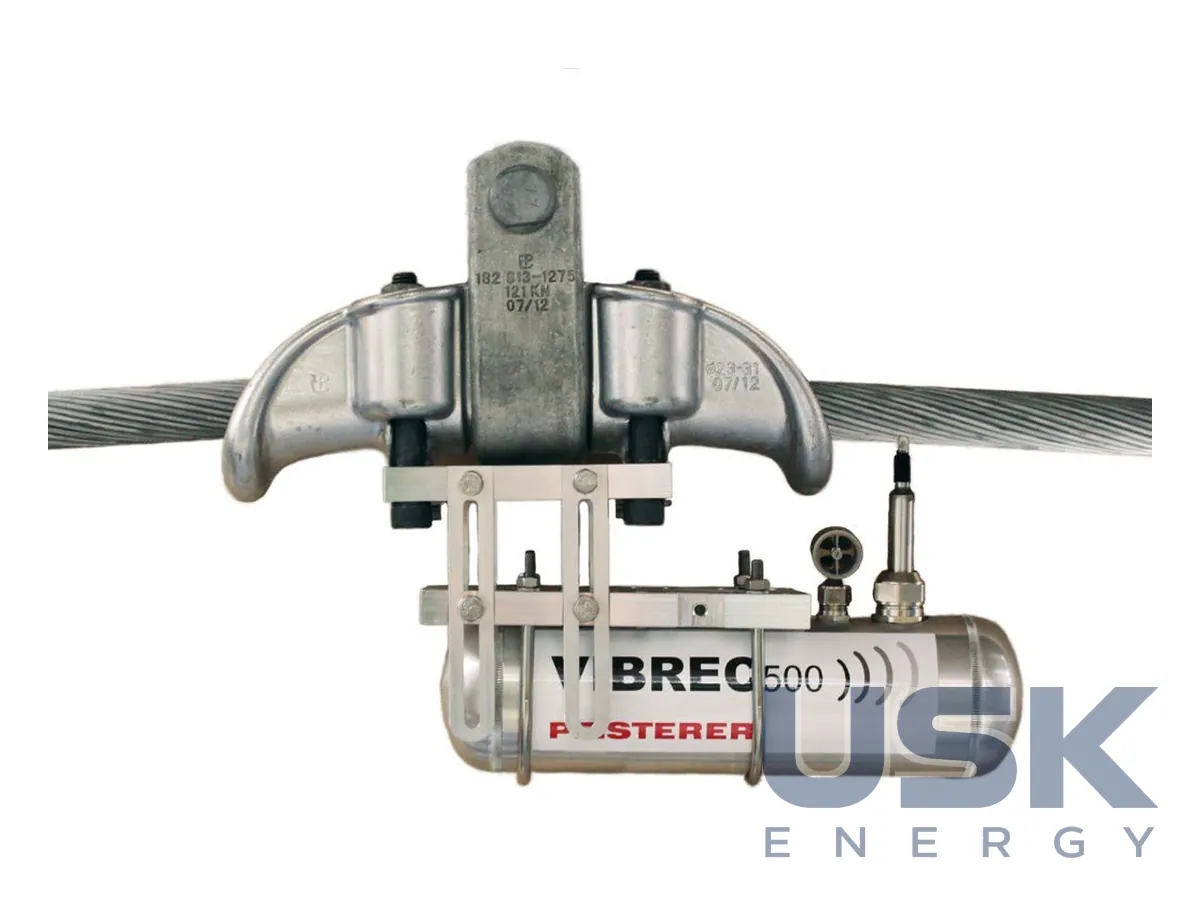

VR500 WT вимірює еолову вібрацію проводів і грозотросів, у ньому зібрано датчик переміщення, анемометр і датчик температури. VR500 EXT має виносний датчик переміщення на кабелі й підходить для грозотросів, тонких фазних проводів і вимірювань на пресованих натяжних затискачах. VR500 PT реєструє низькочастотні коливання підпрольотів великої амплітуди тросовим датчиком з прецизійним потенціометром, доповненим датчиком температури й пропелерним анемометром. У WT та EXT датчиком переміщення служить герметичний контактний диференційний трансформатор LVDT високої чутливості для мікрометричних переміщень. Анемометр вимірює складову вітру, перпендикулярну до лінії.

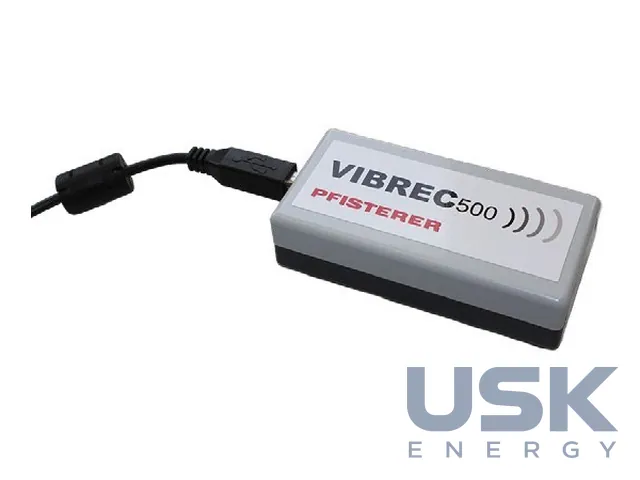

Бездротовий зв'язок із наземним приймачем, приєднаним до комп'ютера, можна встановити будь-коли на відстані до 60 м. Так перевіряють налаштування й роботу, зчитують і оновлюють дані, не знімаючи прилад із лінії. Дані також можна зчитати через USB. Автономність становить близько року. Програма LIFE500 керує реєстраторами, показує дані в таблицях і графіках та оцінює їх за актуальними рекомендаціями IEEE і CIGRE. Вона формує зведений звіт, а для моделей WT і EXT ще й оцінює залишковий ресурс проводу.
Робоча температура від −40 до +80 °C, ступінь захисту IP66. Корпус виконано з алюмінієвої труби діаметром 73 мм і завдовжки 263 мм, маса близько 0,7 кг, живлення від літієвої батареї 3,6 В типорозміру C. Хід датчика LVDT становить ±5 мм при діапазоні вимірювання ±1 мм і частотах 0,2–200 Гц. Датчик PT1A має хід ±381 мм при 0,2–10 Гц. Швидкість вітру вимірюється в межах 0–30 м/с, інтервал зчитування задають від 15 с до 1 год. Реєстратори випробувано імпульсною напругою, на корону та струмом до 1500 А, постачають їх в алюмінієвій валізі.
Технічні характеристики
| Моделі | VR500 WT, VR500 EXT, VR500 PT |
|---|---|
| Датчик вібрації | LVDT, хід ±5 мм, діапазон вимірювання ±1 мм, 0,2–200 Гц |
| Датчик коливань підпрольотів | PT1A, ±381 мм, 0,2–10 Гц |
| Швидкість вітру | 0–30 м/с |
| Робоча температура | −40…+80 °C |
| Ступінь захисту | IP66 |
| Живлення та автономність | літієва батарея 3,6 В типорозміру C, близько 1 року |
| Зв'язок | USB і бездротовий, до 60 м |
| Корпус | алюмінієва труба Ø 73 × 263 мм, близько 0,7 кг |
| Випробування | зокрема імпульсна напруга, корона, струм до 1500 А |
Запит ціни та строку поставки
VIBREC500 — бездротові реєстратори еолової вібрації та коливань підпрольотів проводів ПЛ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9031 80 38 00 |
|---|---|
| HS, 6 знаків | 9031 80 |
| CN (ЄС) | 9031 80 38 |
| HTSUS (США) | 9031 80 80 85 |
| Митний тариф КНР | 9031 80 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються моделі VR500 WT, EXT і PT?
WT вимірює еолову вібрацію вбудованим датчиком LVDT, EXT має виносний датчик на кабелі для грозотросів і натяжних затискачів. PT реєструє коливання підпрольотів датчиком PT1A з ходом ±381 мм у діапазоні 0,2–10 Гц.
Як зчитують дані з реєстратора на лінії?
Бездротово через наземний приймач на відстані до 60 м, без зняття приладу з лінії. Дані обробляє програма LIFE500 за рекомендаціями IEEE та CIGRE.
У яких умовах працює VIBREC500?
За температури від −40 до +80 °C зі ступенем захисту IP66. Реєстратори випробувано імпульсною напругою, на корону та струмом до 1500 А.
