VDS 001/002, VSNC — системи та індикатори наявності напруги для мереж СН
KPB Intra VDS 001 і VDS 002 — системи виявлення наявності фазних напруг на лініях СН для шаф розподільних пристроїв внутрішнього встановлення класів 12, 24 і 38,5 кВ. Бездротовий індикатор VSNC кріплять просто на провідник 10–110 кВ. Засоби застосовують у КРУ та КТП 6–35 кВ і на ВРП.
- VDS 001/002
- система: комплект давачів + кабелі + блок оцінювання; для внутрішніх шаф
- Класи напруги
- 12, 24, 38,5 кВ; діапазони 6–12, 15–22, 30–35 кВ
- Випробувальні напруги
- 28/42/50/80(90) кВ; імпульсні 75/125/180(195) кВ
- VDS 002
- 2 реле (усі фази під напругою / жодна), оперативна 18–275 В AC/DC
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

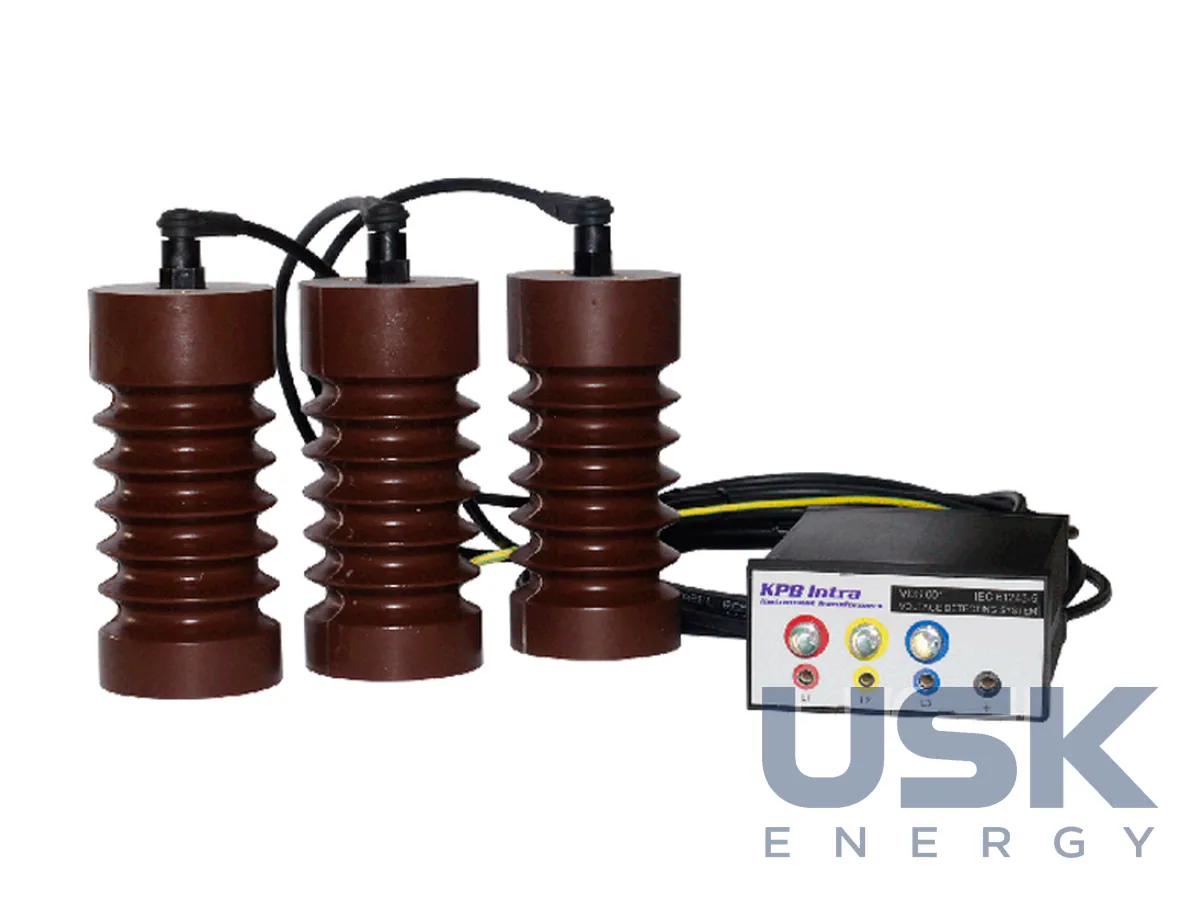

Система VDS складається з комплекту давачів, підібраних за номінальною напругою, кабельного обв'язування з кабелів і з'єднувальних скоб та блока оцінювання. Її монтують у шафах розподільних пристроїв внутрішнього встановлення. Довжину кабелів адаптують до вимог замовника, блок оцінювання кріплять до стінки комірки СН пластиковою системою.
Виконання розраховано на класи напруги 12, 24 і 38,5 кВ з діапазонами роботи 6–12, 15–22 і 30–35 кВ. Випробувальні напруги промислової частоти 28, 42, 50 і 80 (90) кВ, імпульсні 75, 125 і 180 (195) кВ. Система відповідає ČSN EN 61243-5 і вимогам ГОСТ 1516.3-96 щодо напруг.

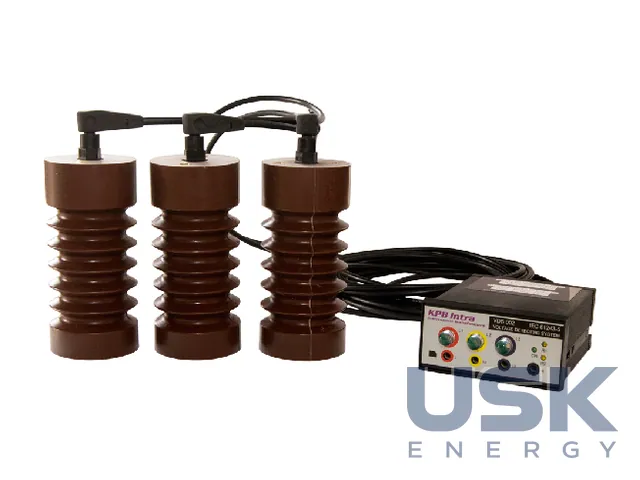

VDS 001 показує наявність напруги. VDS 002 додатково має два реле з жовтими світлодіодами на передній панелі. Реле R1 замкнене, коли напруга є на всіх фазах, реле R2 замкнене, коли напруги немає на жодній фазі, в інших випадках обидва розімкнені. Реле комутують оперативну напругу 18–275 В змінного або постійного струму, її наявність показує зелений світлодіод. Сигнали реле використовують, зокрема, для блокування заземлювачів за відсутністю напруги.

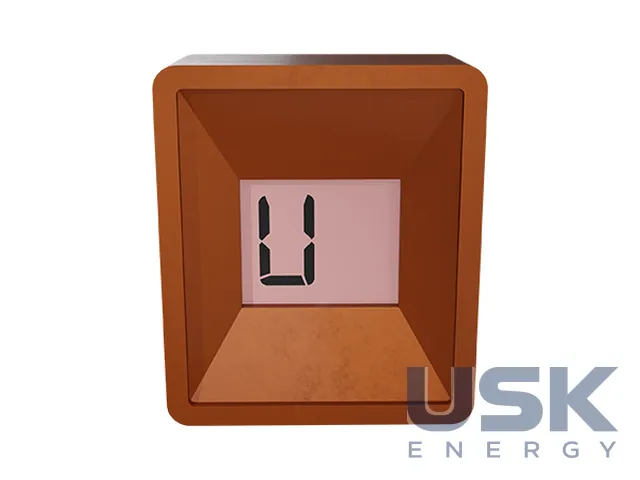

VSNC працює без проводів і обслуговування, всередині приміщень і просто неба. Наявність напруги на провіднику він показує на дисплеї написом L1, L2, L3 або U. Напис задають під час виготовлення за специфікацією замовника, змінити його потім не можна. Номінальна первинна напруга 10–110 кВ, розміри 65×54×42 мм, маса 230 г, відповідність ČSN EN 61243-5.
Індикатор кріплять до окремого круглого або прямокутного провідника двома кабельними стяжками перпендикулярно до нього, стяжки протягують через верхній і нижній монтажні отвори. Провідник має проходити якомога ближче до задньої стінки приладу, бо з віддаленням чутливість падає і зростає нижня межа напруги, з якої спрацьовує дисплей. На екранованому проводі VSNC не працює. Вбудовані системи VDS також доступні в опорних трансформаторах струму CTS. Ці засоби ставлять у КРУ та КТП 6–35 кВ, на ВРП і шинні мости до 110 кВ.
Технічні характеристики
| VDS 001/002 | система: комплект давачів + кабелі + блок оцінювання; для внутрішніх шаф |
|---|---|
| Класи напруги | 12, 24, 38,5 кВ; діапазони 6–12, 15–22, 30–35 кВ |
| Випробувальні напруги | 28/42/50/80(90) кВ; імпульсні 75/125/180(195) кВ |
| VDS 002 | 2 реле (усі фази під напругою / жодна), оперативна 18–275 В AC/DC |
| VSNC | бездротовий індикатор на провід, 10–110 кВ, індикація L1/L2/L3/U, 65×54×42 мм, 230 г |
| Стандарти | IEC 61243-5, ГОСТ 1516.3-96 |
Запит ціни та строку поставки
VDS 001/002, VSNC — системи та індикатори наявності напруги для мереж СН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 89 00 00 |
|---|---|
| HS, 6 знаків | 9030 89 |
| CN (ЄС) | 9030 89 00 |
| HTSUS (США) | 9030 89 01 00 |
| Митний тариф КНР | 9030 89 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим VDS 002 відрізняється від VDS 001?
VDS 002 має два реле. R1 замикається за напруги на всіх фазах, R2 за її відсутності на всіх фазах, оперативна напруга 18–275 В AC/DC.
На які класи напруги розраховано VDS?
На 12, 24 і 38,5 кВ з діапазонами роботи 6–12, 15–22 і 30–35 кВ.
Чи працює VSNC на екранованому кабелі?
Ні, на екранованому проводі індикатор не працює. Його ставлять на неекрановані провідники 10–110 кВ.
