Системи онлайн-моніторингу часткових розрядів і стану турбогенераторів
Системи моніторингу Mitsubishi Electric для турбогенераторів поєднують онлайн-моніторинг часткових розрядів (PDM) в обмотці статора та віддалений онлайн-моніторинг стану машини. Вони виявляють дефекти ізоляції та відхилення режиму на ранній стадії. Мета полягає в переході від планово-запобіжних ремонтів до обслуговування за фактичним станом.
- Метод
- приймання електромагнітного випромінювання ЧР мікросмужковими антенами
- Встановлення датчиків
- у корпусі генератора на заземлених частинах, без виймання ротора
- Охоплення
- велика площа обмотки статора, від лінійних до нейтральних виводів
- Віддалений моніторинг
- IoT-збирання даних, аналіз Big Data / ШІ, виявлення аномальних трендів нижче уставок
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PDM безперервно й з високою чутливістю реєструє електромагнітне випромінювання часткових розрядів в обмотці статора. Розряди з'являються задовго до пробою, тому їхня динаміка показує деградацію ізоляції статора ще тоді, коли машина працює без зауважень. Систему можна застосовувати на генераторах різних розмірів і потужностей.

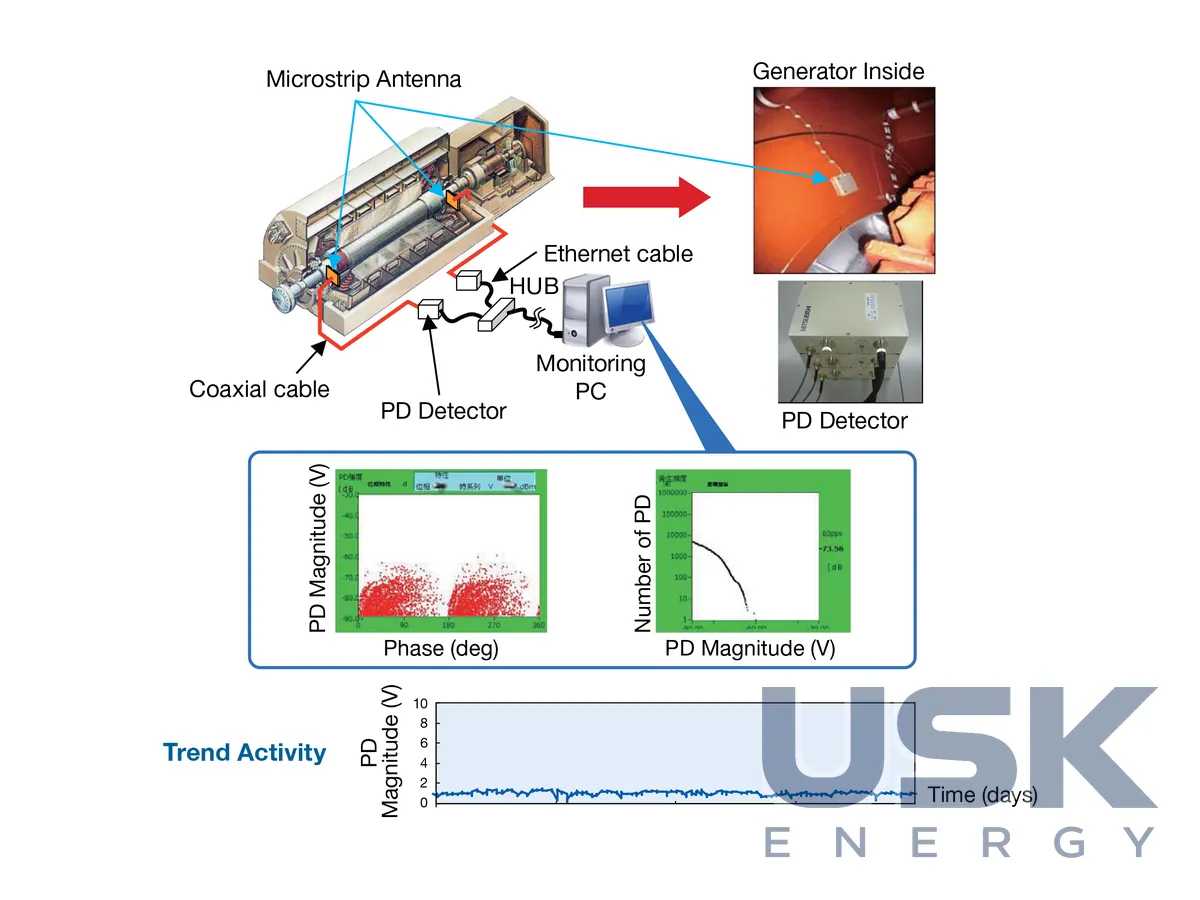

Сигнал приймають мікросмужкові антени. Їх легко встановлюють усередині корпусу турбогенератора без виймання ротора, на заземлених елементах конструкції, і монтажник не наближається до частин під високим потенціалом. Антени охоплюють велику площу обмотки й уловлюють сигнали від високовольтного до низьковольтного боку, тобто від лінійних до нейтральних виводів. Датчики можна поставити під час планової зупинки без розбирання машини, і для генератора, що вже працює, це найменш витратний шлях до постійного контролю ізоляції.
Щоб точно визначати джерело розряду, виробник дослідив і класифікував характерні картини ЧР на моделях зі штучними дефектами. На основі методу скінченних елементів (МСЕ) розроблено методику, яка оцінює місце та характер розряду. Оператор отримує не просто рівень сигналу, а підказку, у якій частині обмотки й якого типу дефект розвивається. Поєднання онлайн-PDM з діагностичними випробуваннями ізоляції на зупиненій машині дає змогу раніше оцінити її стан і правильно спланувати ремонт.
Система віддаленого моніторингу збирає дані за IoT-технологією й аналізує великі масиви даних із застосуванням ШІ. Під контролем перебувають турбогенератор і пов'язане з ним електрообладнання. Гібридний аналіз порівнює поточні дані з «еталоном справного стану», оцінює зміни часових рядів і кореляцію кількох параметрів. Аномальний тренд система бачить навіть тоді, коли жоден сигнал ще не перевищив уставку.
Для станції це швидший пошук причин несправностей і менше вимушених простоїв. Дані моніторингу допомагають обґрунтовано встановлювати міжремонтні інтервали й тримати запас запчастин під фактичний стан машин, а не за календарем. Персонал отримує ранні попередження й готує ремонт заздалегідь, без аварійної зупинки блока. З 1 квітня 2024 року генераторний бізнес Mitsubishi Electric передано дочірній компанії Mitsubishi Generator Co., Ltd.
Технічні характеристики
| Метод | приймання електромагнітного випромінювання ЧР мікросмужковими антенами |
|---|---|
| Встановлення датчиків | у корпусі генератора на заземлених частинах, без виймання ротора |
| Охоплення | велика площа обмотки статора, від лінійних до нейтральних виводів |
| Віддалений моніторинг | IoT-збирання даних, аналіз Big Data / ШІ, виявлення аномальних трендів нижче уставок |
Запит ціни та строку поставки
Системи онлайн-моніторингу часткових розрядів і стану турбогенераторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 89 00 00 |
|---|---|
| HS, 6 знаків | 9030 89 |
| CN (ЄС) | 9030 89 90 |
| HTSUS (США) | 9030 89 60 00 |
| Митний тариф КНР | 9030 89 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи потрібно виймати ротор для встановлення датчиків PDM?
Ні, мікросмужкові антени встановлюють усередині корпусу генератора на заземлених частинах без виймання ротора.
Яку частину обмотки контролює система?
Антени охоплюють велику площу обмотки статора й уловлюють сигнали від лінійних до нейтральних виводів.
Як віддалений моніторинг виявляє несправності раніше за уставки?
Гібридний аналіз порівнює поточні дані з еталоном справного стану, оцінює часові ряди й кореляцію параметрів і фіксує аномальний тренд ще до перевищення уставки.
