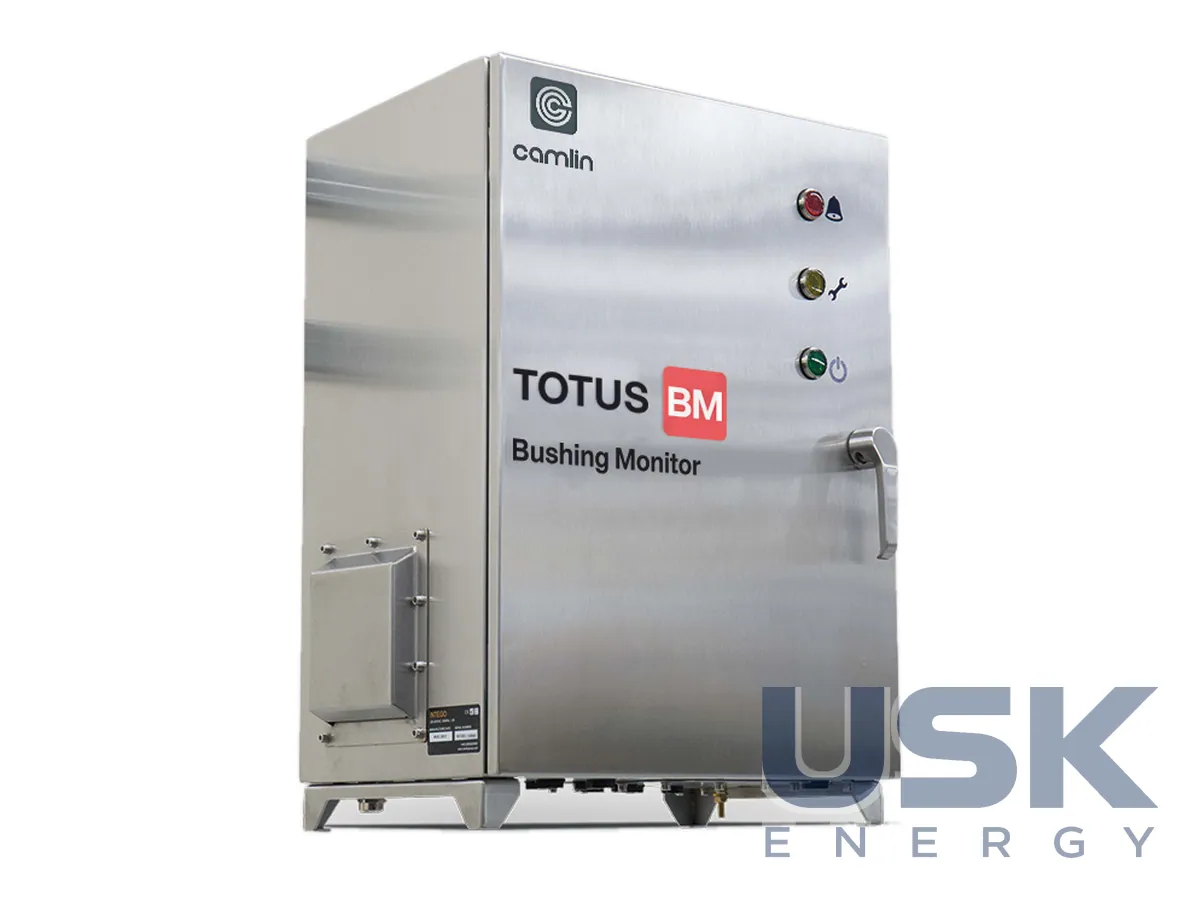

TOTUS BM — онлайн-моніторинг вводів і часткових розрядів силових трансформаторів
TOTUS BM — система онлайн-моніторингу високовольтних вводів і часткових розрядів силових трансформаторів на 3, 6 або 9 вводів. Вона стежить за ємністю, tg δ і струмом витоку та розділяє розряди у вводах і в баку.
- Кількість вводів
- 3, 6 або 9
- Параметри
- ЧР, високоенергетичні розряди, струм витоку та фаза, ємність, tg δ (коефіцієнт потужності), температура, навантаження
- Функції
- розділення джерел ЧР (ввід / бак), автоматичне придушення завад, PD Triangle, тренди
- Інтеграція
- платформа TOTUS (DGA G1/G5/G9, OLTC, TFC)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TOTUS BM (Bushing Monitor) контролює високовольтні вводи силових трансформаторів і часткові розряди в трансформаторі. За даними виробника, пошкодження вводів належать до провідних причин відмов трансформаторів, і майже половина таких відмов закінчується вибухом або пожежею. Погіршення ізоляції вводу складно помітити до пробою, бо коливання навантаження, погода й розподілена генерація створюють тривалий тепловий стрес.
Обсяг моніторингу підбирають під критичність трансформатора. Вимірюються активність ЧР і високоенергетичні розрядні події, величина і фазовий кут струму витоку, ємність і тангенс кута діелектричних втрат (коефіцієнт потужності), температура та навантаження. Зростання струму витоку і зсув ємності з'являються задовго до пробою. Датчик ставиться на вимірювальний вивід вводу. Сенсор зчитує одночасно струм вводу і сигнал ЧР, тому зміна ємності та розрядна подія в тій самій фазі зіставляються автоматично.
Запатентовані алгоритми відкидають завади і розділяють розряди у вводах і в основному баку. Локалізація стає точнішою, а ризик розкривати трансформатор без потреби меншає. Фірмова діаграма PD Triangle кольором показує наявність, інтенсивність і фазу ЧР, і в масиві даних по парку трансформатори з активними розрядами видно одразу. Тренди ЧР зіставляються з температурою, вологістю, навантаженням і DGA, щоб знайти конкретний механізм відмови.
В одному з кейсів азійсько-тихоокеанська мережева компанія 2019 року встановила TOTUS на автотрансформатор 100 МВА. Після майже тижня високого навантаження вводи A2 і C2 на стороні 69 кВ показали поступове зростання коефіцієнта потужності та стрибок ЧР, причому система віднесла розряди саме до вводів, а не до бака. Офлайн-випробування підтвердили погіршення ізоляції, і обидва вводи замінили планово. Серед кейсів Camlin також запобігання відмовам вводів 120 і 130 кВ у мережевих компаніях Канади та Азійсько-Тихоокеанського регіону. Окремо Camlin розбирає вводи з ізоляцією RIP, які частіше ставлять на закритих підстанціях і в горизонтальному монтажі. За дефекту вони деградують швидше за вводи OIP, тому безперервний контроль для них особливо доречний.
TOTUS BM працює самостійно або у складі платформи TOTUS разом із DGA-моніторами G1, G5 і G9, моніторами РПН і наскрізних струмів КЗ. Дані всіх модулів зводяться в одному інтерфейсі.
Технічні характеристики
| Кількість вводів | 3, 6 або 9 |
|---|---|
| Параметри | ЧР, високоенергетичні розряди, струм витоку та фаза, ємність, tg δ (коефіцієнт потужності), температура, навантаження |
| Функції | розділення джерел ЧР (ввід / бак), автоматичне придушення завад, PD Triangle, тренди |
| Інтеграція | платформа TOTUS (DGA G1/G5/G9, OLTC, TFC) |
Запит ціни та строку поставки
TOTUS BM — онлайн-моніторинг вводів і часткових розрядів силових трансформаторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 89 00 00 |
|---|---|
| HS, 6 знаків | 9030 89 |
| CN (ЄС) | 9030 89 00 |
| HTSUS (США) | 9030 89 01 00 |
| Митний тариф КНР | 9030 89 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки вводів контролює TOTUS BM?
Система розрахована на 3, 6 або 9 вводів. Кількість обирають за критичністю трансформатора.
Які параметри вводів вимірюються?
Ємність, tg δ (коефіцієнт потужності), величина і фазовий кут струму витоку, а також ЧР, температура та навантаження.
Чи відрізняє система розряди у вводі від розрядів у баку?
Так, запатентовані алгоритми розділяють ці джерела. У кейсі з автотрансформатором 100 МВА розряди віднесли саме до вводів 69 кВ.
