SO-5403, USP-103 — програмовані вимірювальні перетворювачі параметрів мережі

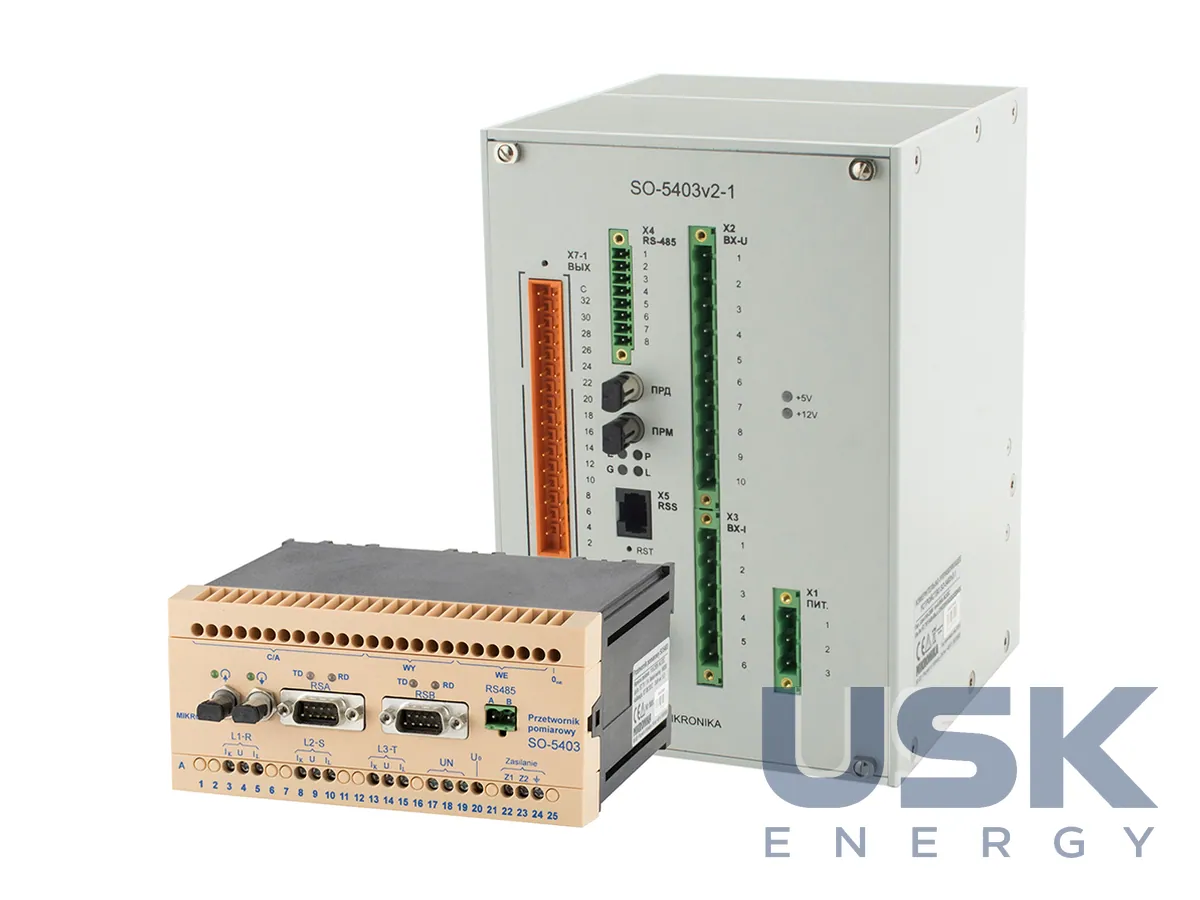

SO-5403 — програмований вимірювальний перетворювач Mikronika для моніторингу параметрів мережі на підстанціях, електростанціях і ТЕЦ. Він вимірює близько 60 параметрів і передає їх у вищу систему через гальванічно розв'язані RS-232, RS-485 або оптичні лінії. USP-103 належить до тієї самої групи перетворювачів.
- Параметри
- близько 60: 3 струми та 3 фазні напруги, U0, частота, лінійні напруги, кут зсуву, P/Q/S та енергія (споживання й видача), пікова потужність
- Зв'язок
- гальванічно розв'язані RS-232, RS-485 або оптика, будь-який протокол
- Опції
- модулі аналогових виходів, дискретних входів/виходів
- Індикація
- місцева, з терміналом читання
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перетворювач призначено для підстанцій передавальних мереж, електростанцій, ТЕЦ, розподільних компаній і промислової енергетики. Він вимірює три струми та три фазні напруги, додаткову напругу U0, частоту, міжфазні напруги, кут зсуву фаз, активну, реактивну та повну потужність і енергію, споживану й віддавану, а також пікову потужність. У вищу систему передаються всі параметри мережі, потрібні для вимірювань, моніторингу та контролю.
Входи напруги розраховано на 57,7/100 В або опційно 220/380 В, струмові входи на 5 А або 1 А, номінальна частота 50 Гц. Похибка вимірювання напруги та струму 0,2%, частоти 0,01 Гц, потужностей, енергії та коефіцієнта потужності 0,5%. Струм і напругу вимірюють у діапазоні 0÷120% номіналу. Перетворювач працює в трифазній трипровідній несиметричній мережі напряму або через вимірювальні трансформатори, цикл вимірювання 0,1, 1 або 10 с, вимірювання мають мітки часу.
Зв'язок із вищою системою йде за будь-яким протоколом, зокрема MODBUS і DNP 3.0, через гальванічно розв'язані RS-232, RS-485 або оптику, також по модему чи радіо. Вимірювання можна виводити місцево на термінал читання. Опційні модулі аналогових виходів обслуговують місцеві аналогові прилади або аналогові входи телемеханіки, кожному виходу призначають будь-яку вимірювану величину. Сигнали виходів ±5 мА, 0÷5 мА, 4÷20 мА, ±20 мА, ±10 В або 0÷10 В, роздільність 12 біт. Дискретні входи й виходи виконують керування та сигналізацію, їх параметри підбирають під вимоги застосування.
Корпус із полікарбонату 157×72×120 мм, ступінь захисту IP40, кріплення на DIN-рейку за PN-EN 50022. Живлення 220 В DC/AC ±20%, опційно 24 або 48 В, власне споживання менше 7 ВА. Ізоляція витримує 2,5 кВ 50 Гц протягом 1 хв. Інженерна програма SO-54 служить для тестування, місцевого читання й запису вимірювань, параметризації входів, калібрування та налаштування аналогових виходів, а програма POMTECH показує вимірювання групи перетворювачів онлайн. Типові задачі охоплюють телевимірювання в комірках підстанцій 110 кВ і СН, заміну аналогових перетворювачів під час модернізації телемеханіки, облік перетоків потужності на електростанціях і промислових підстанціях.
Технічні характеристики
| Параметри | близько 60: 3 струми та 3 фазні напруги, U0, частота, лінійні напруги, кут зсуву, P/Q/S та енергія (споживання й видача), пікова потужність |
|---|---|
| Зв'язок | гальванічно розв'язані RS-232, RS-485 або оптика, будь-який протокол |
| Опції | модулі аналогових виходів, дискретних входів/виходів |
| Індикація | місцева, з терміналом читання |
