SmartCOUNT 5200 — пристрій моніторингу стану ОПН

Опис

ОПН належать до дуже стійких апаратів, але невеликий відсоток обмежувачів з часом набуває прихованих дефектів. Старіння металооксидних варисторів, проникнення вологи чи забруднення поверхні не видно ззовні, а закінчуються такі дефекти несподіваними відключеннями та великими витратами на ремонт. Tridelta smartCOUNT 5200, представлений у 2020 році, вирішує це завдання. Пристрій автоматично вимірює струм витоку та імпульсні струми, будує з них тренди, за якими можна прогнозувати стан і вчасно замінити ОПН, що старіє, ще до відмови захисту.

smartCOUNT встановлюється на будь-який безіскровий оксидно-цинковий ОПН, як на новій, так і на діючій підстанції, тобто його можна дооснастити без заміни обмежувачів. Він необслуговуваний і має автономне живлення, компенсує вплив температури та гармонік напруги і точний саме в цікавому діапазоні малих струмів витоку. За аномаліями струму витоку пристрій розрізняє забруднення корпусу, проникнення вологи та старіння металооксиду, тож оператор бачить не просто тривогу, а ймовірну причину.

Даталогер виконує циклічне вимірювання з налаштовуваним інтервалом і зберігає 1000 записів з датою, часом, температурою, третьою гармонікою та струмом peak /√2. Окремо ведеться журнал на 1000 записів імпульсних струмів, які розподіляються за класами від x ≤ 100 A через 100 A < x ≤ 1000 A, 1000 A < x ≤ 5000 A і далі до 40000 A < x ≤ 100000 A. Пристрій можна використовувати і як звичайний лічильник спрацювань.

Зчитування йде через NFC. Застосунок smartCOUNT для Android-смартфона з NFC керує обліковим записом користувача, налаштовує даталогер, забирає накопичені дані, виконує разовий вимір «Single Shot», вивантажує дані та скидає пристрій. Дані експортуються у CSV та Excel, а хмара smartCOUNT Cloud дає загальний огляд усіх підключених ОПН з будь-якого пристрою. Уся інформація зібрана в одному онлайн-застосунку, що спрощує роботу служби підстанцій.

Комплект складається з даталогера, транспондерної площадки та кабелю даних. Інструкція описує встановлення кожного елемента на ОПН, заряджання даталогера, корекцію відхилення напруги і роботу з інтерфейсом NFC. Практична користь полягає в зменшенні планових і позапланових відключень і в оптимізації інтервалів чищення ізоляції, адже ОПН миють лише тоді, коли тренд показує забруднення. Для простішого контролю Tridelta пропонує лічильники DCC 2 і DCC-ML 2.

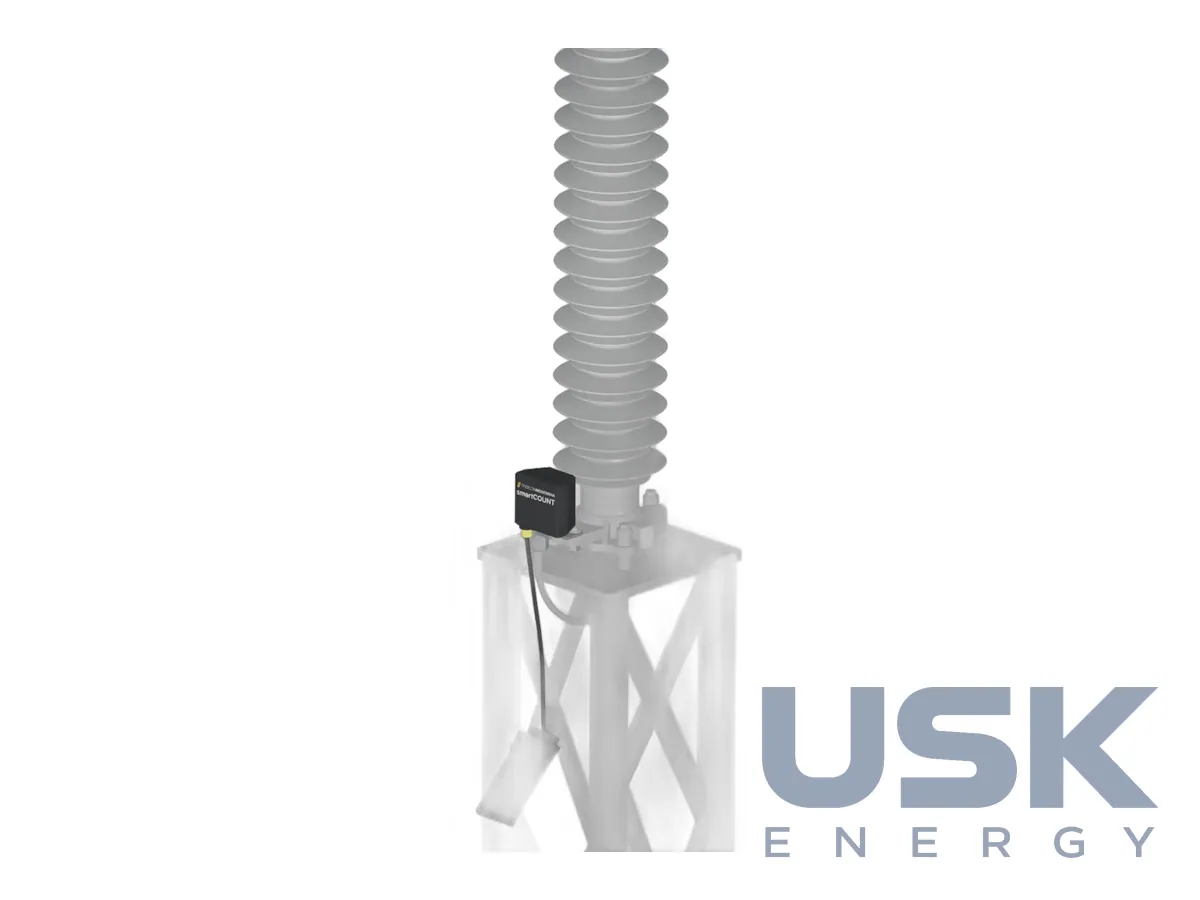

На практиці впровадження виглядає так. Даталогер і транспондерну площадку встановлюють на заземлювальний вивід кожного ОПН, у застосунку задають інтервал вимірювань і прив'язують пристрій до місця встановлення. Далі під час звичайного обходу черговий підносить смартфон до площадки, і дані за минулий період переходять у застосунок, а звідти в хмару. Порівняння трендів усіх фаз одного приєднання швидко показує апарат, у якого струм витоку росте швидше за сусідні, і саме його замінюють першим.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
