Sigma D / D+ / D++ / DM+ — спрямовані індикатори КЗ і ОЗЗ для кабельних мереж СН
Sigma D, D+, D++ і DM+ від Horstmann визначають коротке замикання і замикання на землю в кабельних розподільних мережах середньої напруги та показують напрямок пошкодження. Уставка КЗ налаштовується в межах 50–2000 А, ОЗЗ 10–1000 А. Модель DM+ додатково передає виміряні значення через Modbus RTU.
- Уставка КЗ I>>
- DIP 200–2000 А, самоналаштування 200–2000 А; ПЗ 50–2000 А
- Уставка ОЗЗ
- DIP 20–160 А; ПЗ 10–1000 А
- Методи ОЗЗ
- Sigma D — КЗ на землю; D+/D++/DM+ — до 5 методів (стійке ОЗЗ, КЗ на землю, cos φ, sin φ, імпульсний, wiper)
- Точність струму
- 3 % (0–630 А), 5 % (630–1500 А), 10 % (1500–2000 А)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

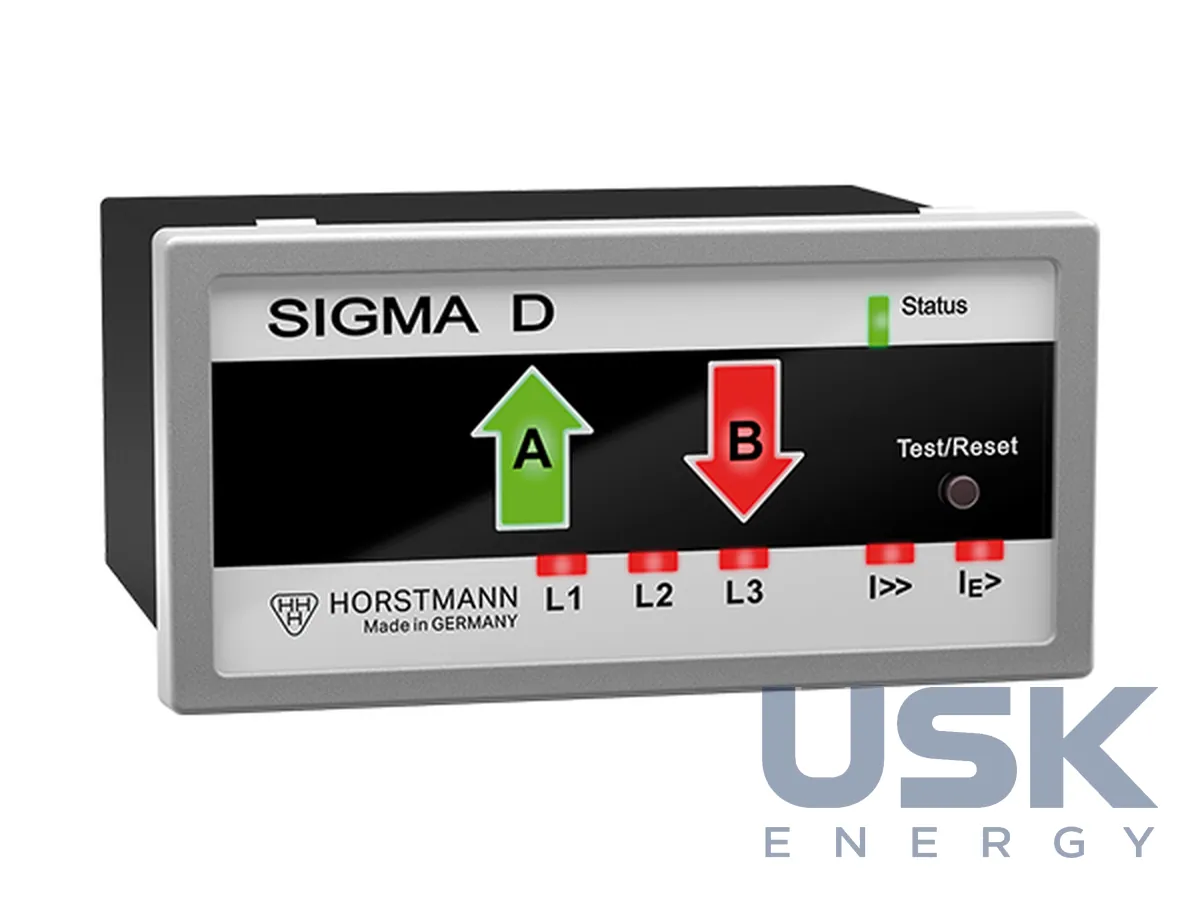

Напрямок пошкодження відносно місця встановлення прилади показують червоними та зеленими світлодіодними стрілками. У кільцевих і розгалужених кабельних мережах СН за цими стрілками одразу видно пошкоджену ділянку. Індикація пофазна, КЗ позначає червоний світлодіод, ОЗЗ жовтий. Струм вимірюють три датчики фазного струму, а напругу для визначення напрямку знімають із вбудованих систем індикації напруги Wega, інтерфейсів HR/LRM або ємнісних датчиків. Калібрування за напругою виконується автоматично.
Уставку КЗ задають DIP-перемикачами на 200, 300, 400, 600, 800 або 2000 А чи вмикають самоналаштування в межах 200–2000 А. Програмно доступний діапазон 50–2000 А з кроком 1 А. Уставка ОЗЗ становить 20–160 А через DIP, програмно її задають у ширшому діапазоні, затримки 40 мс–60 с. Точність вимірювання струму 3 % до 630 А, 5 % у діапазоні 630–1500 А і 10 % вище, до 2000 А.

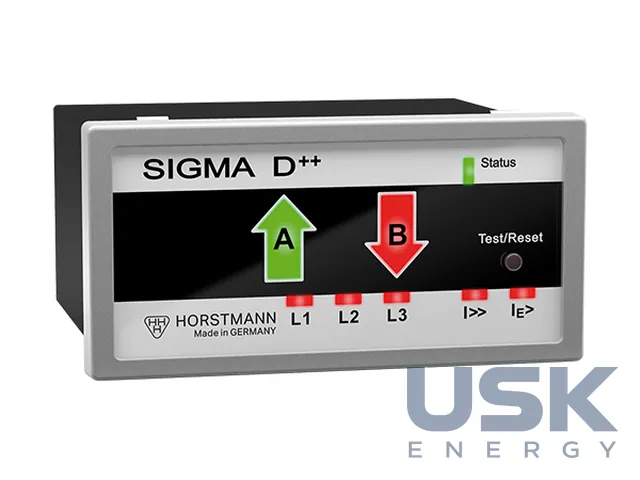

Sigma D працює з методом КЗ на землю і підходить також для мереж з ізольованою нейтраллю. Sigma D+ і D++ розраховані на всі режими нейтралі й комбінують методи ОЗЗ, серед яких стійке замикання, КЗ на землю, cos φ, sin φ, імпульсний і перехідний методи. Різниця між ними полягає в реалізації перехідного методу. D+ обходиться без допоміжного живлення, але потребує датчика сумарного струму. D++ працює з трьома фазними датчиками, проте для нього потрібне допоміжне живлення 24–230 В.

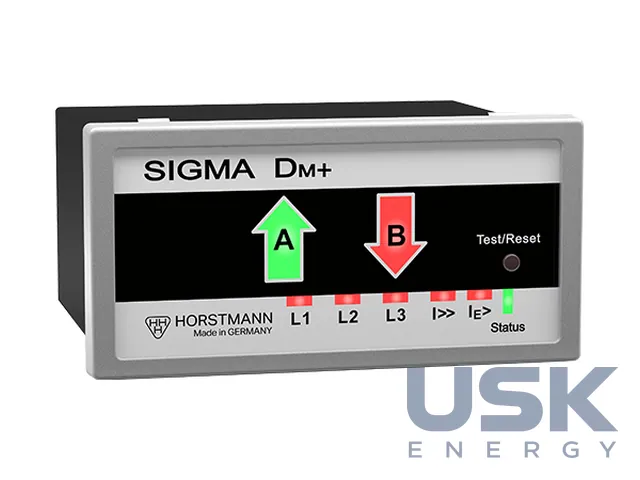

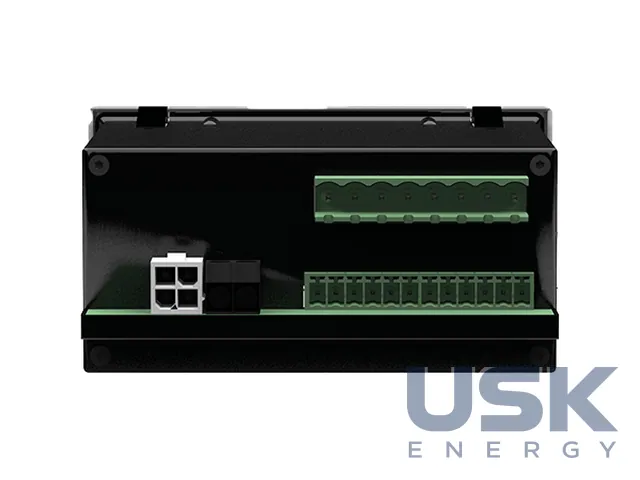

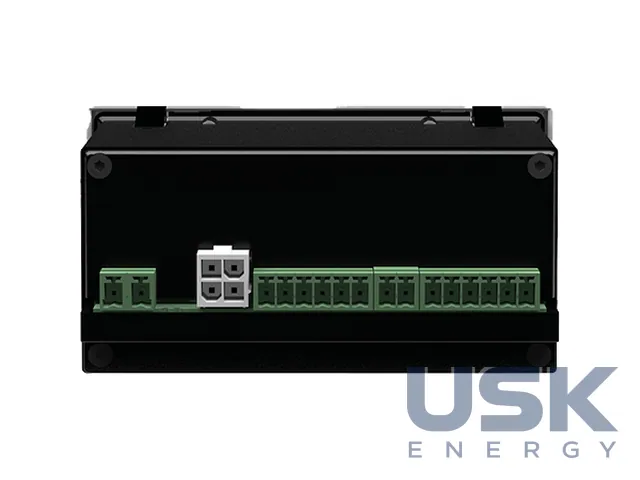

Sigma DM+ передає виміряні струми, напруги, P, Q, S, cos φ, частоту і повідомлення через RS-485/Modbus RTU. У нього два вільно конфігуровані входи, а живлення буферизується на 1 хв після зникнення допоміжної напруги. Інші моделі видають сигнали через чотири програмовані реле з навантажувальною здатністю 230 В AC/1 А.
Прилади живляться від трансформаторів струму, мають літієвий елемент зі строком служби не менше 20 років і пам'ять подій. Параметри задають DIP-перемикачами або через фронтальний USB-порт у ПЗ Sigma Explorer. Скидання індикації можливе кнопкою, дистанційно, за часом або після відновлення струму чи напруги. Корпус із полікарбонату має ступінь захисту IP40 і працює за −30…+70 °C. До комплекту входять блок індикації, сигнал напруги і три датчики фазного струму.
Технічні характеристики
| Уставка КЗ I>> | DIP 200–2000 А, самоналаштування 200–2000 А; ПЗ 50–2000 А |
|---|---|
| Уставка ОЗЗ | DIP 20–160 А; ПЗ 10–1000 А |
| Методи ОЗЗ | Sigma D — КЗ на землю; D+/D++/DM+ — до 5 методів (стійке ОЗЗ, КЗ на землю, cos φ, sin φ, імпульсний, wiper) |
| Точність струму | 3 % (0–630 А), 5 % (630–1500 А), 10 % (1500–2000 А) |
| Сигналізація | 4 програмовані реле (D, D+, D++); RS-485 Modbus RTU (DM+) |
| Живлення | від трансформаторів струму; літієвий елемент ≥ 20 років; дод. 24–230 В AC/DC (D++, DM+) |
| Напруга | від VDIS Wega, інтерфейсів HR/LRM або ємнісних датчиків |
| Корпус | полікарбонат IP40, −30…+70 °C |
Запит ціни та строку поставки
Sigma D / D+ / D++ / DM+ — спрямовані індикатори КЗ і ОЗЗ для кабельних мереж СН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються Sigma D+ і Sigma D++?
Обидва працюють з усіма режимами нейтралі. D+ не потребує допоміжного живлення, але для перехідного методу йому потрібен датчик сумарного струму, D++ обходиться трьома фазними датчиками і живленням 24–230 В.
Яка точність вимірювання струму?
Похибка становить 3 % до 630 А, 5 % у діапазоні 630–1500 А і 10 % у діапазоні 1500–2000 А.
Чи можна передавати дані індикатора в систему телемеханіки?
Sigma DM+ передає струми, напруги, потужності, cos φ і частоту через RS-485/Modbus RTU. Моделі D, D+ і D++ видають сигнали через чотири програмовані реле.
