Механічні індикатори КЗ (роторний і рідинний) для кабелів і шин СН
Механічні індикатори короткого замикання Horstmann у двох виконаннях, роторному і рідинному, для кабелів і шин розподільних мереж середньої напруги. Прилади працюють без батарей і зовнішнього живлення та показують проходження струму КЗ кольором. Їх ставлять на відгалуженнях і в трансформаторних підстанціях, де телесигналізація не потрібна.
- Роторний — уставка I>>
- 150–2000 А (заводське налаштування); затримка 100 мс; ±10 %
- Роторний — скидання
- вручну штангою
- Рідинний — уставка I>>
- 400, 600, 1000 А; затримка 200 мс (100 мс на запит); ±20 %
- Рідинний — скидання
- автоматично через 6–8 год
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Індикатор встановлюють безпосередньо на кабель або шину в комірці, тому його легко додати до вже змонтованого обладнання. Спрацювання викликає магнітне поле, яке наводить струм КЗ у контрольованому провіднику. Ярмо з феромагнітної сталі концентрує це поле, і коли струм досягає уставки I>>, механізм перемикається. Корпус і кріпильні гвинти виготовлено з поліаміду, робочий діапазон температур −40…+85 °C. Технічного обслуговування протягом строку служби прилади не потребують. Для дооснащення не треба прокладати вторинні кола, бо прилад не має ні батареї, ні зовнішнього живлення.

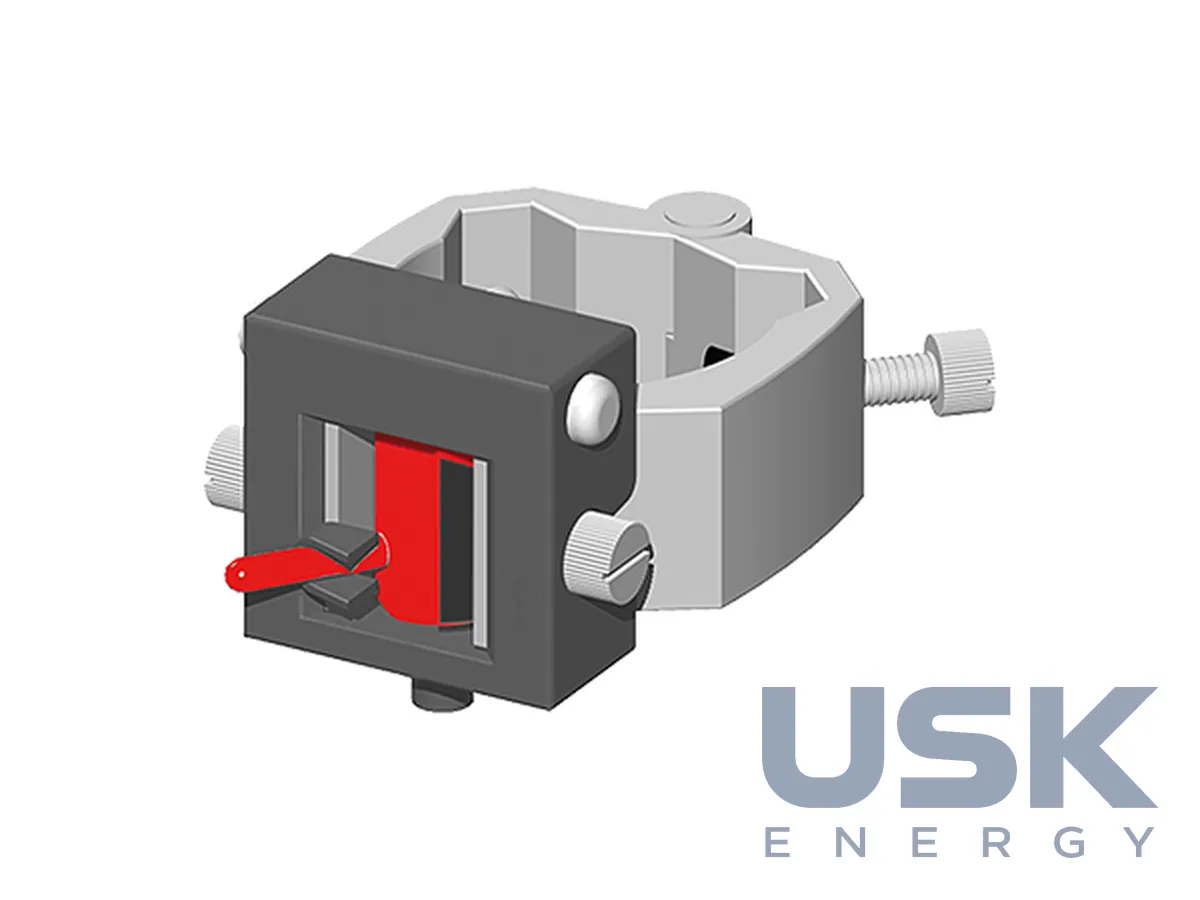

Роторне виконання (Rotor indicator) має поворотний ротор із кольоровим полем. Чорний колір означає, що індикатор не спрацьовував, червоний показує, що через провідник пройшов струм КЗ. Уставку задають на заводі в межах 150–2000 А, затримка спрацювання становить 100 мс за номінального значення уставки, точність ±10 %. Пошкодження фіксується і тоді, коли на лінію повторно подають напругу. Скидають покажчик вручну ізолювальною штангою з гачком, яка входить до комплекту.

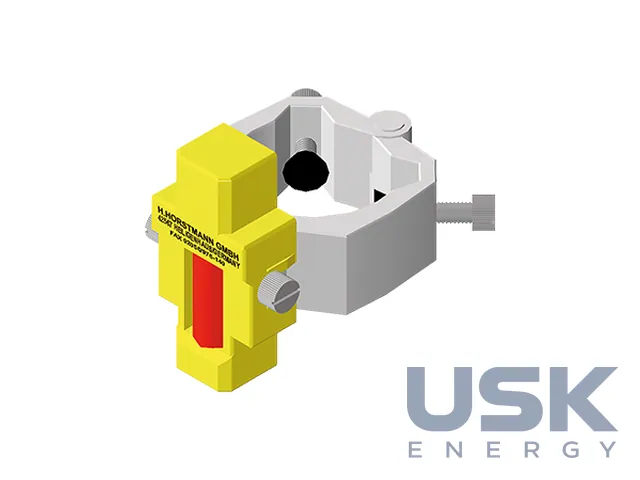

Рідинне виконання (Fluid indicator) побудоване на прозорій колбі з рідиною і червоними частинками. Під час КЗ магнітне поле піднімає мішалку, частинки здіймаються, і колба стає червоною. Через 6–8 годин вони осідають, індикація зникає сама, без виїзду бригади. Заводські уставки 400, 600 або 1000 А, затримка 200 мс за номінальної уставки (на запит 100 мс), точність ±20 %.
Обидва прилади розраховані на кабельні відгалужувальні лінії та трансформаторні підстанції СН, де достатньо місцевої візуальної індикації. Оперативний персонал під час обходу бачить, через які комірки пройшов струм пошкодження, і так звужує ділянку пошуку. Механічні покажчики також ставлять поруч з електронними індикаторами серій Sigma та ComPass як додатковий візуальний сигнал на випадок, коли електроніка втратила живлення або потребує перевірки. Вибір між виконаннями залежить від режиму експлуатації. Роторний варіант має ширший діапазон уставок і точніший поріг, рідинний скидається сам і не вимагає повторного виїзду на підстанцію.
Технічні характеристики
| Роторний — уставка I>> | 150–2000 А (заводське налаштування); затримка 100 мс; ±10 % |
|---|---|
| Роторний — скидання | вручну штангою |
| Рідинний — уставка I>> | 400, 600, 1000 А; затримка 200 мс (100 мс на запит); ±20 % |
| Рідинний — скидання | автоматично через 6–8 год |
| Корпус | поліамід, ярмо з феромагнітної сталі |
| Температура | −40…+85 °C |
| Живлення | не потрібне (без батарей) |
Запит ціни та строку поставки
Механічні індикатори КЗ (роторний і рідинний) для кабелів і шин СН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які уставки струму спрацювання мають механічні індикатори Horstmann?
Роторний індикатор налаштовують на заводі в межах 150–2000 А з точністю ±10 %. Рідинний постачають з уставкою 400, 600 або 1000 А, точність ±20 %.
Чи потрібне індикаторам живлення або заміна батарей?
Ні. Обидва виконання спрацьовують від магнітного поля струму КЗ і працюють без батарей у діапазоні −40…+85 °C.
Як скидається індикація після пошкодження?
Роторний покажчик скидають вручну ізолювальною штангою з гачком із комплекту. Рідинний скидається сам через 6–8 годин, коли частинки осядуть у колбі.
