PCS-996R / PCS-996RC / PCS-986 — реєстратори аварійних подій (РАП) і система керування ними PCS-9013
Реєстратори аварійних подій NR записують електричні параметри й послідовність подій під час пошкоджень і збурень в енергосистемі. Вони поєднують розрізнені записи окремих терміналів захисту в єдину картину процесу й спрощують аналіз аварій, перевірку правильності роботи РЗА та розслідування порушень. Лінійку доповнює система PCS-9013, що керує реєстраторами підстанцій і електростанцій.
- PCS-996R
- 48 аналогових і 60 дискретних каналів в одному блоці
- PCS-996RC + PCS-996RA
- розподілений РАП: до 4 блоків збору, до 192 аналогових і 384 дискретних каналів
- Аварійний запис
- 9600 Гц
- Безперервний запис
- 1000/1200 Гц, 24 год, архів до 7 діб
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

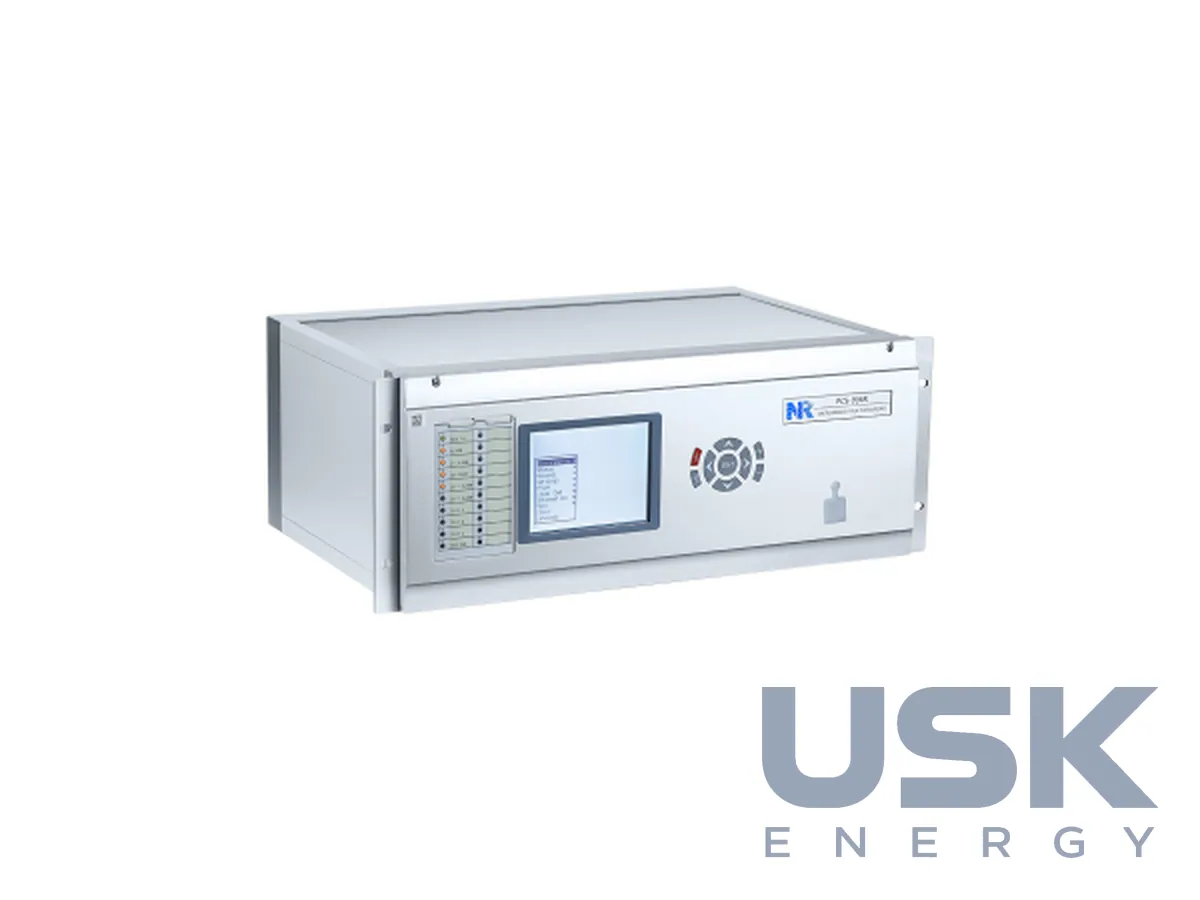

PCS-996R працює як багатофункціональний реєстратор для підстанцій. В одному блоці 48 аналогових і 60 дискретних каналів, час синхронізується від зовнішнього джерела. Передбачено кілька режимів запису. Аварійний ведеться з частотою 9600 Гц для короткочасних перехідних процесів, безперервний з частотою 1200 Гц для середньострокових динамічних процесів, повільний 1–50 Гц для тривалого моніторингу якості електроенергії. Окремий «вибірковий» запис автоматично виокремлює канали пошкодженого приєднання в компактний файл.
Реєстрація пускається за перевищенням і стрибками фазних напруг і струмів, напругою та струмом зворотної й нульової послідовностей, відхиленням частоти та df/dt, хитаннями та зміною дискретних входів. Можливий безперервний 24-годинний запис.

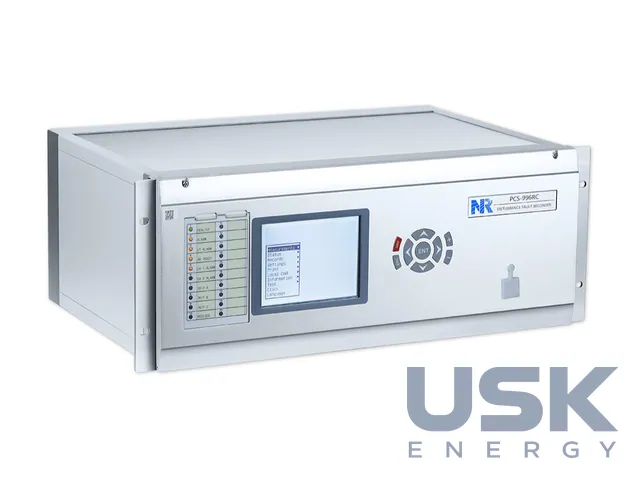

PCS-996RC побудовано як розподілений реєстратор. Блок керування PCS-996RC з’єднаний оптикою «точка-точка» з блоками збору PCS-996RA, кожен із яких має 48 аналогових і 96 дискретних каналів. Типова конфігурація складається з одного блока керування та двох блоків збору (96 аналогових і 192 дискретні канали), максимальна з чотирьох блоків збору, до 192 аналогових і 384 дискретних каналів. Безперервний запис ведеться цілодобово з частотою 1000 Гц для мережі 50 Гц з архівом до 7 діб, довготривалий запис діючих значень з частотою 1 Гц зберігається до 3 місяців.
PCS-986 реєструє параметри блоків генератор-трансформатор і роботу пристроїв захисту та керування електростанцій. Окрім пусків за напругою та струмом, він запускається за стрибком і виходом за межі постійної складової, третьою гармонікою, перезбудженням, зворотною потужністю, диференційним струмом трансформаторів, генератора чи трансформатора збудження та низькочастотним надструмом під час пуску й зупинки агрегату. Блокова архітектура дає змогу нарощувати апаратну й програмну частину, а 16-бітний паралельний АЦП оцифровує всі канали одночасно.
PCS-9013 керує реєстраторами централізовано або розподілено. Система збирає дані до 1500 реєстраторів за IEC 61850, FTP та IEC 60870-5-103, виконує конфігурування та зміну уставок, моніторинг стану, віддалене керування, синхронізацію й скидання, аналіз осцилограм, надсилає сповіщення електронною поштою та SMS і має веб-доступ. Усі записи зберігаються у форматі COMTRADE, синхронізація часу виконується за IRIG-B.
Технічні характеристики
| PCS-996R | 48 аналогових і 60 дискретних каналів в одному блоці |
|---|---|
| PCS-996RC + PCS-996RA | розподілений РАП: до 4 блоків збору, до 192 аналогових і 384 дискретних каналів |
| Аварійний запис | 9600 Гц |
| Безперервний запис | 1000/1200 Гц, 24 год, архів до 7 діб |
| Тривалий запис | 1–50 Гц / діючі значення 1 Гц, архів до 3 міс. |
| PCS-986 | РАП блоків генератор-трансформатор електростанцій |
| PCS-9013 | система керування до 1500 РАП, IEC 61850, FTP, IEC 60870-5-103 |
| Формат | COMTRADE, синхронізація IRIG-B |
Запит ціни та строку поставки
PCS-996R / PCS-996RC / PCS-986 — реєстратори аварійних подій (РАП) і система керування ними PCS-9013. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки каналів має розподілений реєстратор PCS-996RC?
Типова конфігурація з двома блоками збору має 96 аналогових і 192 дискретні канали. Максимально до блока керування під’єднують чотири блоки збору, тобто до 192 аналогових і 384 дискретних каналів.
З якою частотою записує аварійні процеси PCS-996R?
Аварійний запис ведеться з частотою 9600 Гц, безперервний з частотою 1200 Гц. Для тривалого моніторингу є повільний запис 1–50 Гц.
Скільки реєстраторів можна підключити до системи PCS-9013?
До 1500 реєстраторів за IEC 61850, FTP та IEC 60870-5-103. Система виконує віддалене конфігурування, моніторинг стану й аналіз осцилограм.
