Optocon FOTEMP — волоконно-оптичні системи вимірювання температури (1–40 каналів)
FOTEMP — волоконно-оптичні системи вимірювання температури COMEM Optocon GmbH (Дрезден, Німеччина) на 1–40 каналів для датчиків на кристалі арсеніду галію. В енергетиці їх використовують для прямого вимірювання температури найбільш нагрітої точки (hot spot) обмоток силових трансформаторів.
- Моделі
- MN30, HD20, MS10, C15, C20, T20, T30
- Канали
- 1 (MN30); 1–2 (HD20); 1–40 (MS10); 1/2/4 (C15, C20); 2–16 (T20, T30)
- Діапазон
- −200…+300 °C
- Точність
- ±0,2 K (T20, T30 — ±1,0 K); роздільна здатність 0,1 K
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Оптичні датчики на GaAs не бояться НВЧ-випромінювання, сильних магнітних полів і високої напруги, тобто тих умов, де термоопори й термопари непридатні. FOTEMP перетворює сигнал такого датчика на значення температури, виводить його на дисплей, реле й аналогові виходи та передає в системи керування. Діапазон вимірювання від −200 до +300 °C однаковий для всіх моделей, роздільна здатність 0,1 K, точність ±0,2 K, у T20 і T30 ±1,0 K, час опитування каналу 250 мс.

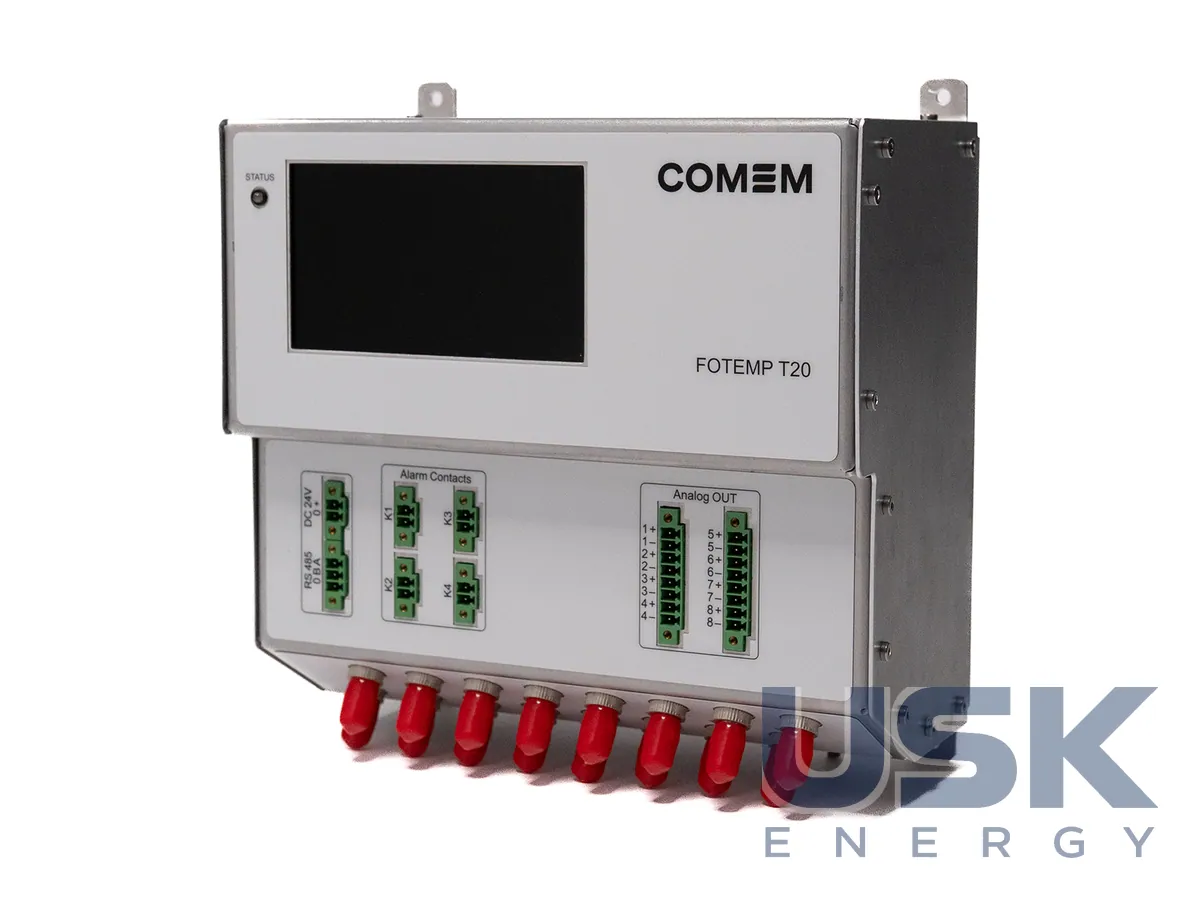

Модельний ряд побудовано за кількістю каналів. MN30 одноканальний вбудовуваний модуль з живленням від USB, габарити 70 × 30 × 29 мм, маса 0,2 кг. HD20 має 1–2 канали та дисплей 3,5″. MS10 модульна система для стійки 19″ на 1–40 каналів з модулями 7TE або 14TE. C15 і C20 компактні прилади на 1, 2 або 4 канали для DIN-рейки. T20 і T30 багатоканальні монітори для трансформаторів на 2–16 каналів з дисплеями 4,3″ і 7″, T30 вміщує чотири модулі по 4 канали та 16 вільно програмованих реле.
Аналогові виходи 0–10 В або 4–20 мА, реле по одному на канал або програмовані. Інтерфейси TTL, RS232, RS485, USB та Ethernet, протоколи Modbus і ASCII. T30 додатково підтримує DNP3.0, IEC 61850 та IEC 60870-5-104 і вбудовується в АСК ТП підстанції. Дані пишуться на карту microSD, у T30 ємністю 32 ГБ. Залежно від моделі живлення подають від USB, 9–24 В DC, 12 В DC, 24 В DC або 100–240 В AC.
Прилади калібрують у діапазоні −200…+300 °C у власній лабораторії Optocon і видають сертифікат калібрування. У комплекті постачається програмне забезпечення FOTEMP Assistant і FOTEMP Analyzer. Поза силовими трансформаторами системи працюють у КРП і шинопроводах, високовольтних установках, атомній енергетиці, агресивних і вибухонебезпечних середовищах, аерокосмічній техніці, моніторингу процесів, лабораторіях і медицині.
Технічні характеристики
| Моделі | MN30, HD20, MS10, C15, C20, T20, T30 |
|---|---|
| Канали | 1 (MN30); 1–2 (HD20); 1–40 (MS10); 1/2/4 (C15, C20); 2–16 (T20, T30) |
| Діапазон | −200…+300 °C |
| Точність | ±0,2 K (T20, T30 — ±1,0 K); роздільна здатність 0,1 K |
| Опитування каналу | 250 мс |
| Виходи | 0–10 В або 4–20 мА; реле (до 16 у T30) |
| Інтерфейси | USB, RS232, RS485, Ethernet |
| Протоколи | Modbus, ASCII; T30 — DNP3.0, IEC 61850, IEC 60870-5-104 |
| Живлення | USB; 9–24 В DC; 12/24 В DC; 100–240 В AC |
| Реєстрація | microSD; T30 — 32 ГБ |
Запит ціни та строку поставки
Optocon FOTEMP — волоконно-оптичні системи вимірювання температури (1–40 каналів). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9025 19 20 00 |
|---|---|
| HS, 6 знаків | 9025 19 |
| CN (ЄС) | 9025 19 20 |
| HTSUS (США) | 9025 19 80 10 |
| Митний тариф КНР | 9025 19 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка модель FOTEMP підходить для моніторингу трансформатора?
Для трансформаторів призначені T20 і T30 на 2–16 каналів. T30 має 16 програмованих реле та протоколи DNP3.0, IEC 61850 і IEC 60870-5-104.
Скільки каналів можна підключити до однієї системи FOTEMP?
Модульна система MS10 у стійці 19″ розширюється від 1 до 40 каналів. Компактні C15 і C20 мають 1, 2 або 4 канали.
Яку точність має вимірювання?
Точність ±0,2 K за роздільної здатності 0,1 K, у моніторів T20 і T30 ±1,0 K. Опитування одного каналу займає 250 мс.
