NSA611 / PDM / CDM — системи онлайн-моніторингу трансформаторів і високовольтних кабелів (гази в оливі, струм заземлення магнітопроводу, ЧР)
Системи онлайн-моніторингу TBEA стежать за станом силових трансформаторів 35 кВ і вище та кабельних ліній високої напруги. До ряду входять аналізатори розчинених в оливі газів NSA611 і NSA611C, пристрій контролю струму заземлення магнітопроводу, системи моніторингу ЧР PDM і струмів в екранах CDM-1000. З ними обладнання переводять з планового обслуговування на обслуговування за станом.
- NSA611 (хроматограф)
- H2, CO, CO2, CH4, C2H6, C2H2, C2H4, волога; цикл 2 год; динамічна дегазація + вакуум; строк служби >6 років
- NSA611C (TDLAS)
- лазерна абсорбційна спектроскопія, цикл 1 год, вакуумна дегазація, строк служби >10 років
- Повторюваність
- ±5 %
- Струм заземлення магнітопроводу
- роз'ємний ТС на заземлювальному спуску; виходи 4–20 мА, Modbus, IEC 61850, реле
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
NSA611 підлогового виконання працює на газовій хроматографії (DGA). Прилад у реальному часі визначає вміст усіх характерних газів у трансформаторній оливі, а саме водню, оксиду й діоксиду вуглецю, метану, етану, ацетилену та етилену, і вологу. За складом газів розрізняють перегріви й розряди, оцінюють старіння ізоляції, виявляють дефекти на ранній стадії. Аналізатор ставлять на силові та пічні трансформатори, реактори й інше оливонаповнене обладнання 35 кВ і вище, він закриває проміжки між лабораторними хроматографічними аналізами.
Дегазація в NSA611 іде методом динамічної парової фази з циркуляцією оливи та вакуумом, ступінь вилучення газів високий. Цикл вимірювання 2 год, повторюваність ±5 %, строк служби понад 6 років. Одного балона газу-носія вистачає щонайменше на 400 аналізів. Модульна конструкція спрощує складання, налагодження та обслуговування. NSA611C вимірює гази методом лазерної абсорбційної спектроскопії (TDLAS) за селективним поглинанням випромінювання різних довжин хвиль. Цикл 1 год, дегазація вакуумна від'ємним тиском, строк служби понад 10 років. Прилад компактний, кріпиться на стіну або на підлогу, а його вимірювальний модуль працює й з обладнанням інших виробників. Зв'язок через оптичний Ethernet, мідний Ethernet або RS-485.

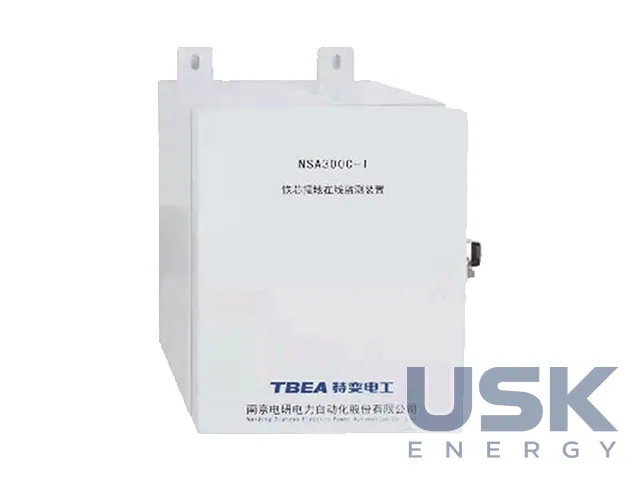

Пристрій моніторингу струму заземлення магнітопроводу вимірює струм у заземлювальному спуску роз'ємним трансформатором струму. Його ставлять на бак або в шафу інтелектуальних компонентів, сигнали видаються через сухі контакти, 4–20 мА, Modbus та IEC 61850.

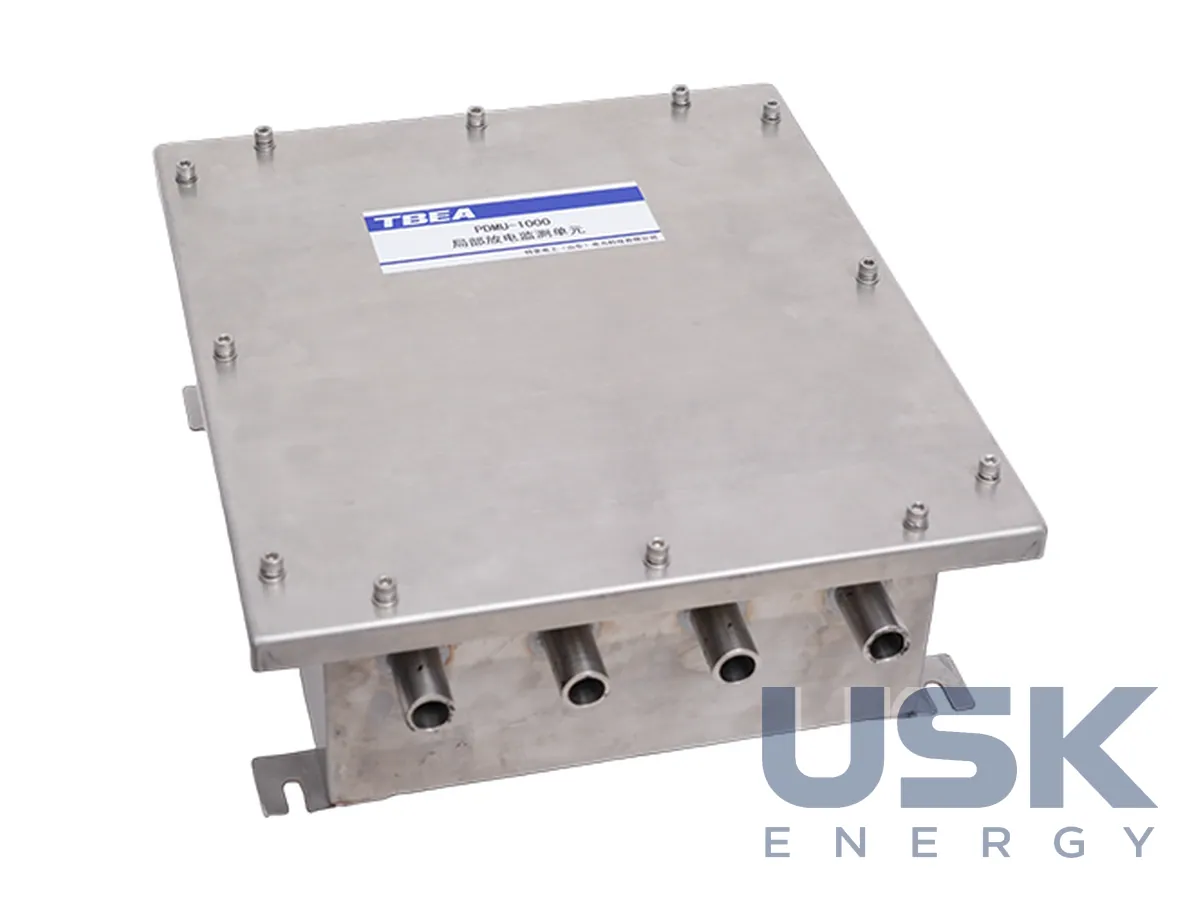

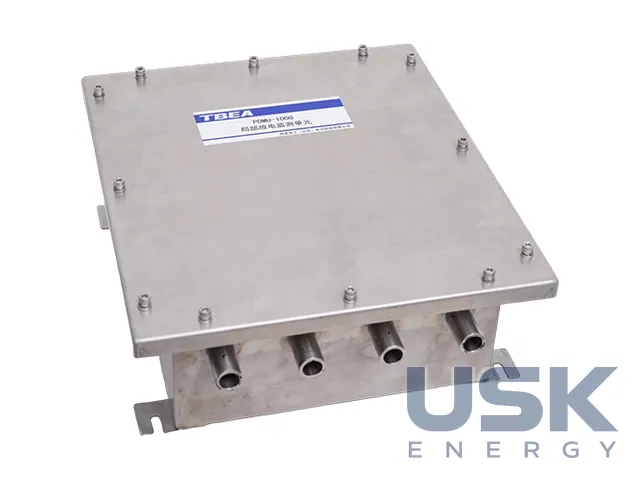

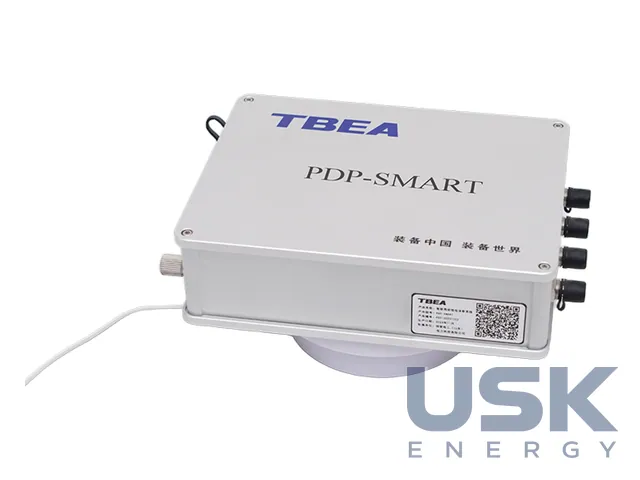

Для кабельних ліній високої напруги призначено PDM-1000, онлайн-систему моніторингу часткових розрядів. Блоки виявлення стоять на кожній з'єднувальній муфті, розділення сигналів, розпізнавання ЧР і сигналізацію виконують обчислення на периферії, дані йдуть на хмарну платформу з веб-доступом без обмеження кількості точок. PDM-1 синхронно вимірює ЧР під час випробувань кабелів підвищеною напругою через провідні, бездротові та оптичні канали. PDP-SMART служить переносним приладом діагностики ЧР з автоматичним режимом «однією кнопкою» та експертним модулем аналізу й локалізації. CDM-1000 безперервно контролює струми в металевих екранах і заземленні кабелів, за потреби й наведені напруги, оцінює стан оболонок і подає сигналізацію. TBEA постачає також кабельні системи з розподіленим оптоволоконним контролем температури.
Технічні характеристики
| NSA611 (хроматограф) | H2, CO, CO2, CH4, C2H6, C2H2, C2H4, волога; цикл 2 год; динамічна дегазація + вакуум; строк служби >6 років |
|---|---|
| NSA611C (TDLAS) | лазерна абсорбційна спектроскопія, цикл 1 год, вакуумна дегазація, строк служби >10 років |
| Повторюваність | ±5 % |
| Струм заземлення магнітопроводу | роз'ємний ТС на заземлювальному спуску; виходи 4–20 мА, Modbus, IEC 61850, реле |
| PDM-1000 | онлайн-моніторинг ЧР кабельних ліній, блоки на кожній муфті, edge computing, хмарна платформа |
| PDM-1 | синхронне вимірювання ЧР під час високовольтних випробувань кабелю |
| PDP-SMART | переносна система діагностики ЧР |
| CDM-1000 | моніторинг струмів в екранах і заземленні кабелів |
Запит ціни та строку поставки
NSA611 / PDM / CDM — системи онлайн-моніторингу трансформаторів і високовольтних кабелів (гази в оливі, струм заземлення магнітопроводу, ЧР). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 89 00 00 |
|---|---|
| HS, 6 знаків | 9027 89 |
| CN (ЄС) | 9027 89 90 |
| HTSUS (США) | 9027 89 50 00 |
| Митний тариф КНР | 9027 89 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які гази визначає аналізатор NSA611?
Водень, оксид і діоксид вуглецю, метан, етан, ацетилен, етилен і вологу. Цикл вимірювання 2 год, повторюваність ±5 %.
Чим NSA611C відрізняється від NSA611?
NSA611C працює на лазерній абсорбційній спектроскопії TDLAS замість хроматографії. Цикл 1 год, строк служби понад 10 років, кріплення настінне або підлогове.
Для якого обладнання підходить моніторинг газів в оливі?
Для силових і пічних трансформаторів, реакторів та іншого оливонаповненого обладнання 35 кВ і вище.
