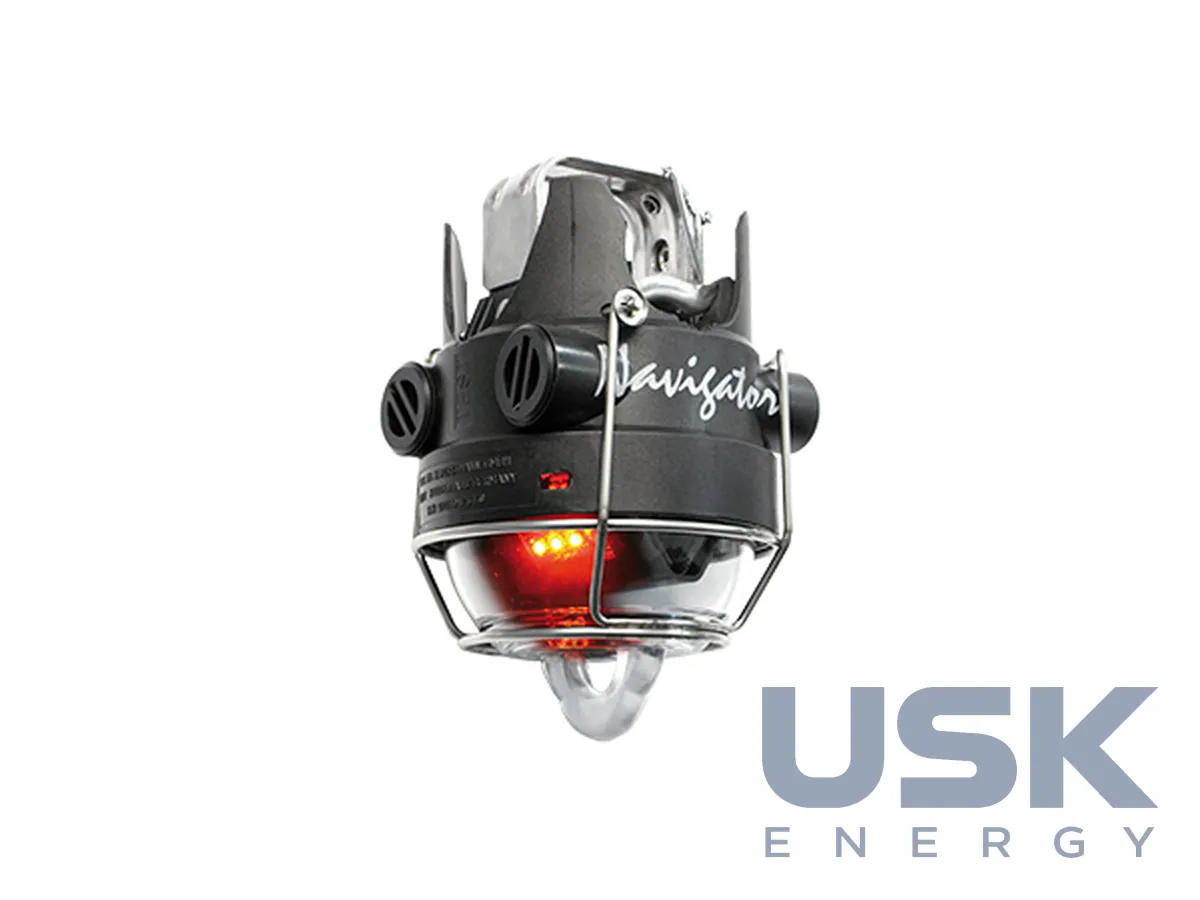

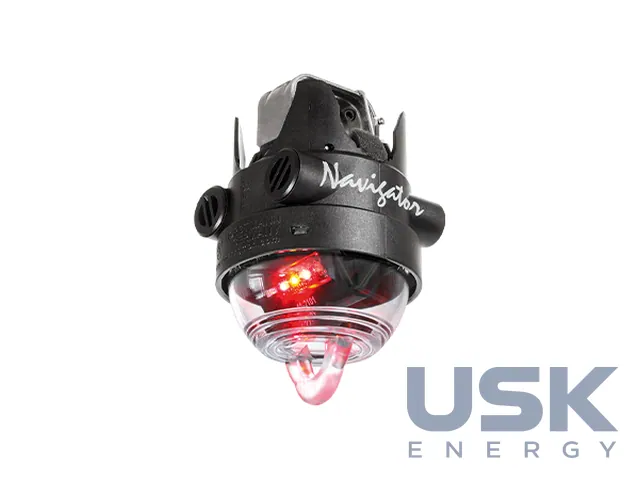

Navigator LM / LM HV / LED + Flag — індикатори КЗ для ПЛ до 46/161 кВ без телесигналізації
Navigator LM, LM HV та LED + Flag від Horstmann працюють як електронні індикатори проходження струму КЗ для повітряних ліній до 46 кВ і до 161 кВ без телесигналізації. Вони показують обхідникові світлодіодами або прапорцем, де пройшов струм пошкодження. Уставка підлаштовується під навантаження лінії автоматично.
- Navigator LM — уставка
- 200–1000 А / 100 мс, самоналаштування 4–6× струму навантаження (від 30 А, утримання 72 год)
- LED + Flag — уставка
- ≥ 50 А / ≥ 100 мс, самоналаштування 4× струму навантаження (від 20 А)
- Точність
- ±10 % за 20 °C
- Макс. напруга
- LM — ≤ 46 кВ; LM HV — ≤ 161 кВ; LED + Flag — ≤ 46 кВ (50/60 Гц)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Індикатори ставлять на проводи ПЛ, у тому числі під напругою. Обхідник бачить на опорах, через які прольоти пройшов струм КЗ, і швидше знаходить пошкоджену ділянку. Navigator LM розрахований на ПЛ до 46 кВ, Navigator LM HV має ту саму функціональність і допускає лінії до 161 кВ. Корпус зі стійкого до ультрафіолету полікарбонату та поліаміду має ступінь захисту IP68.
Navigator LM постійно вимірює струм навантаження і сам встановлює уставку спрацювання на рівні його 4–6-кратного значення. Самоналаштування працює за струму навантаження від 30 А після 60 с протікання. Максимальний струм прилад тримає в пам'яті щонайменше 72 години, тому за тимчасового зниження навантаження уставка не падає. Діапазон уставки КЗ становить 200–1000 А за затримки 100 мс, точність ±10 % за 20 °C.
Після першого КЗ світлодіоди блимають рівномірно, після другого, наприклад після неуспішного АПВ, вони переходять у режим подвійного блимання. Надяскраві світлодіоди видно по колу 360° з відстані понад 50 м удень і понад 150 м уночі. Батарею контролює сам прилад. Коли залишковий ресурс зменшується з 500 до 50 годин індикації, протягом 6 місяців блимає жовтий світлодіод, і заміну можна спланувати заздалегідь. Скидання залежно від виконання відбувається магнітом, за часом (4 год, на вибір 2 або 8 год), після відновлення струму понад 3 А або напруги від 5 кВ.
Navigator LED + Flag поєднує великий червоний механічний прапорець, який добре видно вдень, зі світлодіодами для нічного обходу. Уставка від 50 А за затримки від 100 мс, самоналаштування на 4-кратний струм навантаження діє від 20 А. Значення навантаження утримується 72 год, а якщо навантаження зменшилось, уставка знижується через 24 год. Світлодіоди скидаються через 4 год, прапорець через 1, 2, 3 або 7 діб, після відновлення струму або вручну. Так на лінії фіксуються і стійкі, і короткочасні пошкодження. Максимальна напруга лінії для цього виконання 46 кВ.
Живляться прилади від змінних літієвих елементів зі строком служби не менше 20 років. Ресурс індикації перевищує 500 год у LM і 1500 год у LED + Flag. Реакцію на кидки струму ввімкнення обмежено, щоб комутації лінії не викликали хибних показів.
Технічні характеристики
| Navigator LM — уставка | 200–1000 А / 100 мс, самоналаштування 4–6× струму навантаження (від 30 А, утримання 72 год) |
|---|---|
| LED + Flag — уставка | ≥ 50 А / ≥ 100 мс, самоналаштування 4× струму навантаження (від 20 А) |
| Точність | ±10 % за 20 °C |
| Макс. напруга | LM — ≤ 46 кВ; LM HV — ≤ 161 кВ; LED + Flag — ≤ 46 кВ (50/60 Гц) |
| Індикація | надяскраві світлодіоди 360°, видимість > 50 м удень / > 150 м уночі; LED + Flag — також механічний прапорець |
| Живлення | змінні літієві батареї, строк ≥ 20 років; індикація > 500 год (LM) / > 1500 год (LED + Flag) |
| Скидання | магнітом, за часом (2/4/8 год; прапорець — до 7 діб), за відновленням струму або напруги |
Запит ціни та строку поставки
Navigator LM / LM HV / LED + Flag — індикатори КЗ для ПЛ до 46/161 кВ без телесигналізації. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу ПЛ розраховані індикатори Navigator?
Navigator LM і LED + Flag застосовують на ПЛ до 46 кВ. Navigator LM HV допускає лінії до 161 кВ.
Як Navigator LM вибирає уставку спрацювання?
Прилад вимірює струм навантаження від 30 А і встановлює уставку на рівні 4–6-кратного значення. Максимум зберігається щонайменше 72 години, діапазон уставки 200–1000 А.
З якої відстані видно індикацію?
Світлодіоди видно по колу 360° з відстані понад 50 м удень і понад 150 м уночі. У LED + Flag удень додатково видно червоний прапорець.
