Earth 4.0 / Earth Zero / Earth Zero Flag — індикатори замикання на землю з датчиком сумарного струму
Earth 4.0, Earth Zero та Earth Zero Flag — індикатори замикання на землю Horstmann для кабельних мереж середньої напруги з датчиком сумарного струму. Вони фіксують струм ОЗЗ, показують спрацювання на місці світлодіодом або прапорцем і передають сигнал у телемеханіку через релейні контакти.
- Метод
- замикання на землю за сумарним струмом трьох фаз
- Уставка IE> (Earth 4.0)
- 25, 50, 60, 80 А; ±10 %
- Уставка IE> (Earth Zero)
- 25, 50, 75, 100 А; ±15 %
- Затримка
- 80 або 160 мс
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Індикатори Earth 4.0, Earth Zero та Earth Zero Flag працюють у кабельних розподільних мережах середньої напруги поряд з індикаторами короткого замикання. Їх ставлять там, де замикання на землю треба контролювати окремо, наприклад у мережах із низькоомним заземленням нейтралі. Типові місця встановлення — комірки КРУ і трансформаторні підстанції. Користуються ними мережеві компанії, яким треба швидше знайти пошкоджену кабельну ділянку.
Прилад реагує на сумарний струм трьох провідників. Дротовий датчик сумарного струму охоплює кабель, а сигнал обробляє електроніка блока індикації. Для екранованих і заземлених кабелів Horstmann випускає сумарний трансформатор струму на діаметр до 130 мм. Коли критерії спрацювання виконано, блимає червоний світлодіод, у виконаннях із прапорцем додатково випадає механічний покажчик, а контакти телесигналізації замикаються.

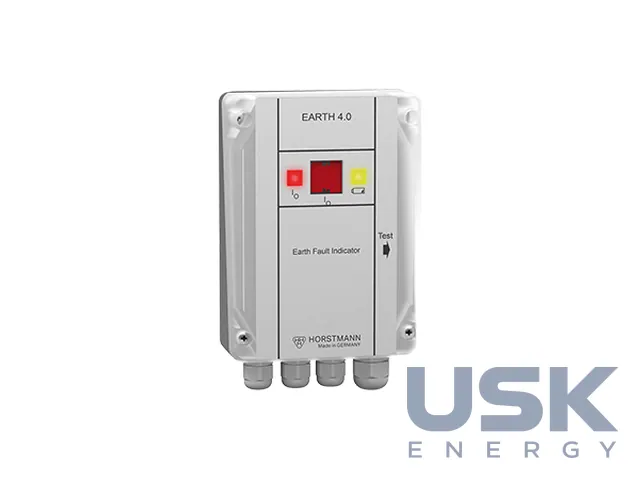

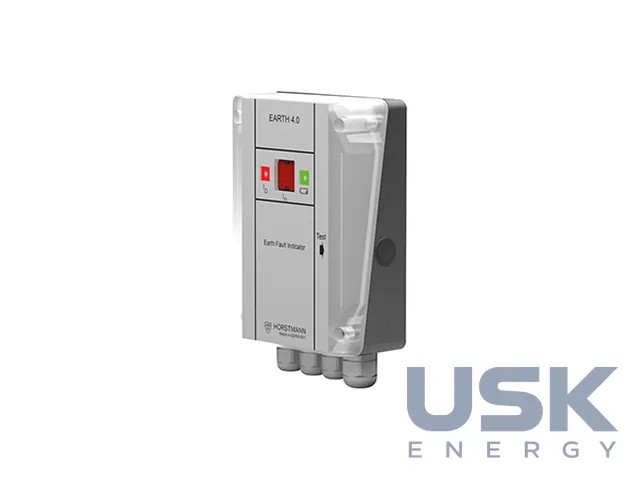

Earth 4.0 має уставки струму ОЗЗ 25, 50, 60 і 80 А (інші на запит), затримку 80 або 160 мс і допуск ±10 %. Індикація подвійна, світлодіодом і прапорцем. Жовтий світлодіод стану батареї блимає з періодом 2 с і завчасно попереджає про кінець строку служби літієвого елемента, розрахованого щонайменше на 20 років. Два перемикальні релейні контакти передають сигнал про ОЗЗ, ще один контакт повідомляє про стан батареї. Навантаження контактів до 230 В AC / 1 А або 220 В DC / 1 А. Через релейні контакти виконуються також перевірка і скидання, тож індикатор просто приєднати до телемеханіки.

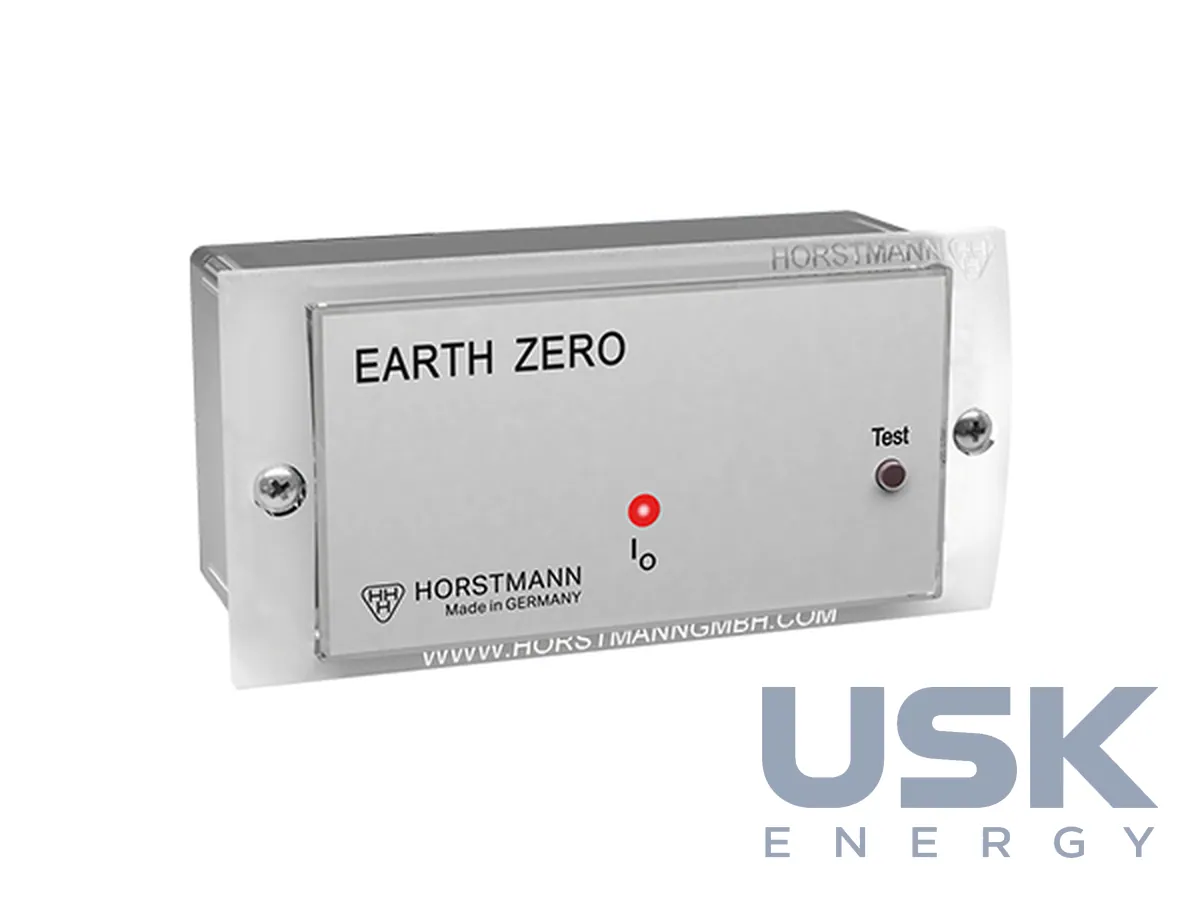

Earth Zero та Earth Zero Flag розраховані на уставки 25, 50, 75 і 100 А із затримкою 80 або 160 мс і допуском ±15 %. Earth Zero показує спрацювання світлодіодом, Earth Zero Flag додає механічний прапорець. На обох є кнопка перевірки та скидання і контакт телесигналізації. До них приєднують виносну сигнальну лампу ESL2, і черговий бачить спрацювання, не заходячи в підстанцію. Лампи постачаються зі з'єднувальним кабелем завдовжки 5, 10 або 15 м. Для монтажу поза коміркою є настінні корпуси Horstmann, у звичайному випадку індикатор встановлюють у вбудованому корпусі.
Технічні характеристики
| Метод | замикання на землю за сумарним струмом трьох фаз |
|---|---|
| Уставка IE> (Earth 4.0) | 25, 50, 60, 80 А; ±10 % |
| Уставка IE> (Earth Zero) | 25, 50, 75, 100 А; ±15 % |
| Затримка | 80 або 160 мс |
| Індикація | світлодіод і/або прапорець; контроль батареї (Earth 4.0) |
| Телесигналізація | релейні контакти, перевірка і скидання |
| Датчик | сумарний трансформатор струму для екранованих кабелів до 130 мм |
Запит ціни та строку поставки
Earth 4.0 / Earth Zero / Earth Zero Flag — індикатори замикання на землю з датчиком сумарного струму. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
