DSA-2 / DSA-LRM / DSA-i3 — ємнісні системи вказування напруги для КРП і трансформаторів СН (EN 61243-5)
Системи вказування напруги PFISTERER за EN 61243-5:2001 перевіряють відсутність напруги в металізованих КРП і трансформаторах середньої напруги. До струмовідних частин таких установок звичайним покажчиком не дістатися, тому ємнісно знятий сигнал розпізнається та індикується як робоча напруга. Ряд охоплює штекерні індикатори DSA-2 і DSA-LRM, вбудовану систему DSA-i3, тестери та фазопокажчики.
- Стандарт
- EN 61243-5:2001
- Системи
- HR і LRM
- Індикатори
- DSA-2 (HR), DSA-LRM (LRM), вбудований DSA-i3
- Живлення
- без зовнішнього джерела
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сигнал знімають вбудовані електроди зв'язку. Вони розташовуються в опорних ізоляторах з ємнісним дільником, перетворювачах, вводах, шинах Duresca та кабельних муфтах зовнішнього й внутрішнього конуса. Стандарт розрізняє системи HR і LRM. Принцип постійного індикатора напруги DSA запропонувала PFISTERER, і, за словами виробника, він став стандартом.

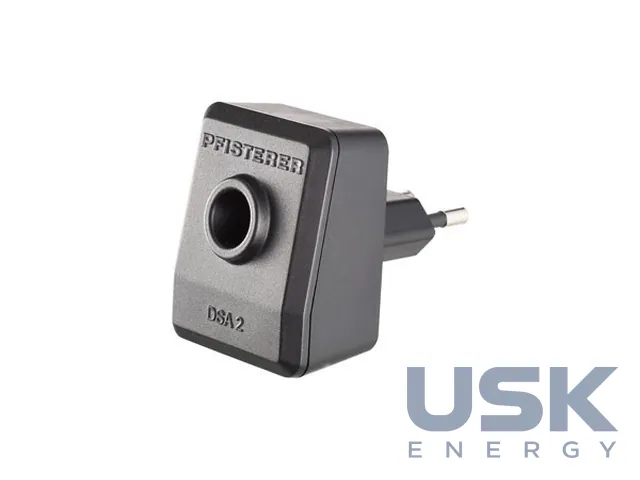

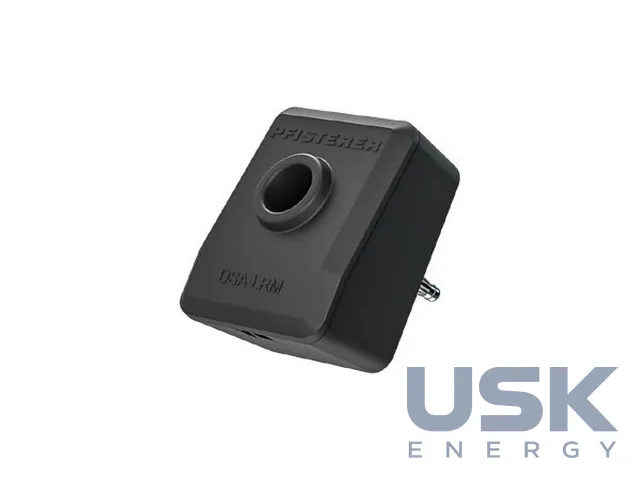

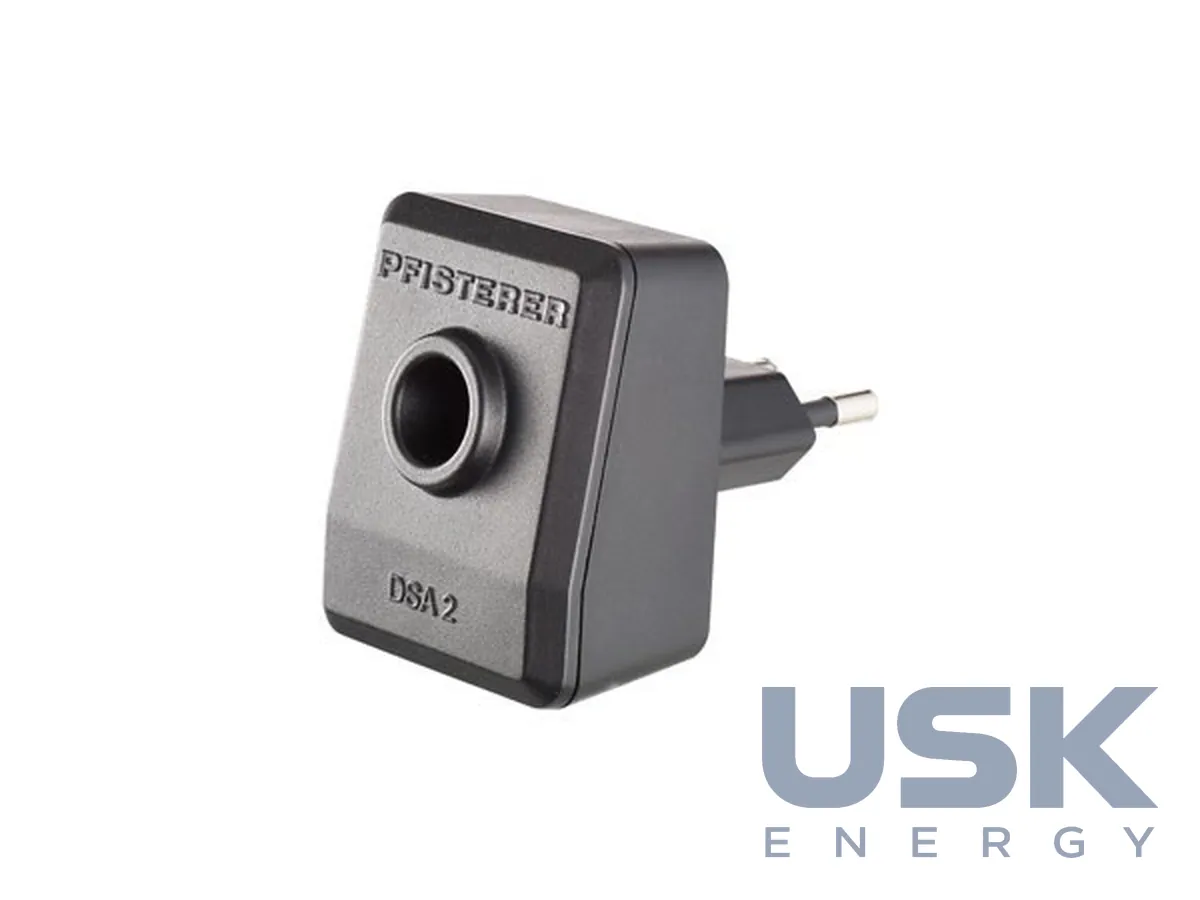

DSA-2 працює як штекерний індикатор для системи HR, DSA-LRM виконує ту саму роль у системі LRM. Зовнішнього живлення обидва не потребують, наявність напруги показують миготливим червоним світлодіодом. Корпус з ударостійкої пластмаси має ступінь захисту IP66, прилади придатні для всіх кліматичних зон. Функціональну перевірку DSA-2 виконують на розетці 230 В, робочу перевірку тестерами EURO-Test HR і EURO-Test LRM.
Вбудовану систему DSA-i3 монтують у шафи КРП. Вона має власний червоний РК-індикатор, тож періодичні робочі перевірки не потрібні. Живлення від зовнішнього джерела теж не потрібне. На панелі є гнізда для порівняння фаз, третє гніздо для перевірки дисплея, захищена кришка й три кнопки для процесу перевірки, усередині передбачено місце обмеження напруги. Під ємність зв'язку систему підлаштовують добором додаткової ємності. Ступінь захисту IP66, робоча температура від −25 до +55 °C, розміри 96 × 48 × 30 мм. Для встановлення поза передньою панеллю є монтажний кронштейн.
До системи випускають модулі вимірювальних точок LRM із вбудованими елементами вимірювального кола й захистом від перенапруг, трипольні та однопольні інтерфейси HR і з'єднувальні кабелі. Тестери EURO-Test HR і EURO-Test LRM моделюють мінімальний поріг спрацювання 90 і 5 В за струму 2,5 мкА в діапазоні температур від −25 до +55 °C. Прилад MP-Test разом із мультиметром перевіряє інтерфейси, усе це можна взяти випробувальним набором у кейсі. Електронний фазопокажчик EPV порівнює фази на інтерфейсах HR і LRM. EPC 2 перевіряє збіг фаз за IEC 62271-215 і напрямок обертання поля в діапазоні 16,7–60 Гц.
Технічні характеристики
| Стандарт | EN 61243-5:2001 |
|---|---|
| Системи | HR і LRM |
| Індикатори | DSA-2 (HR), DSA-LRM (LRM), вбудований DSA-i3 |
| Живлення | без зовнішнього джерела |
| Ступінь захисту | IP66 |
| Робоча температура DSA-i3 | −25…+55 °C |
| Розміри DSA-i3 | 96 × 48 × 30 мм |
| Тестери | EURO-Test HR (90 В, 2,5 мкА), EURO-Test LRM (5 В, 2,5 мкА), MP-Test |
| Фазопокажчики | EPV, EPC 2 (16,7–60 Гц, IEC 62271-215) |
