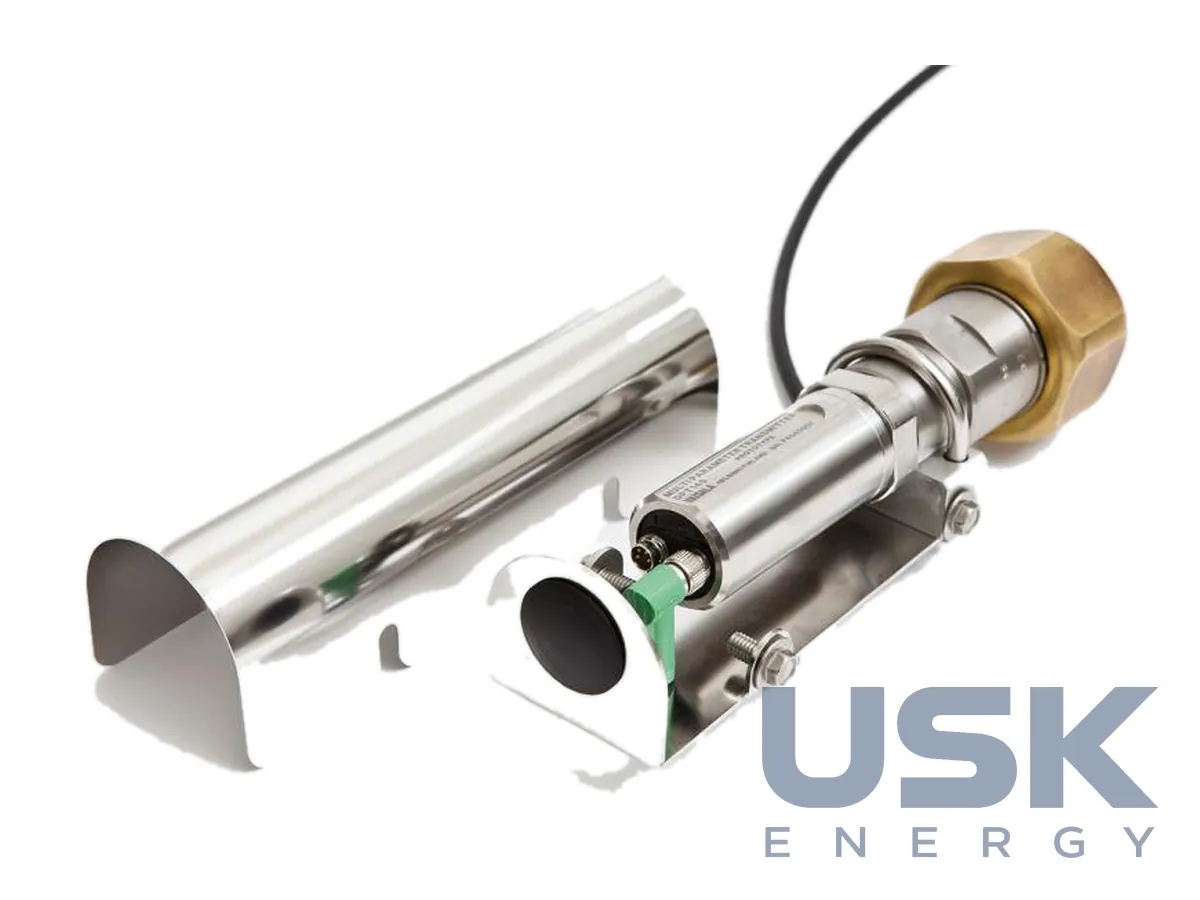

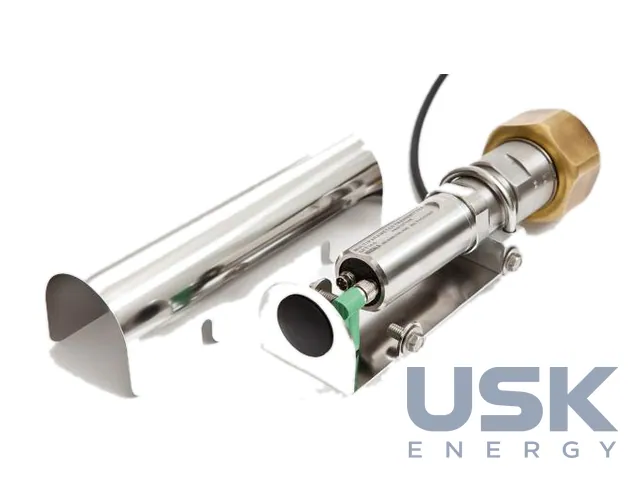

DPT145 — багатопараметричний трансмітер точки роси, тиску та густини SF6
Vaisala DPT145 — багатопараметричний трансмітер для онлайн-контролю точки роси, тиску й густини елегазу SF6 у КРУЕ та вимикачах. Має цифровий вихід RS-485 із протоколом Modbus. Прилад знімається з виробництва, позиція потрібна для заміни й обслуговування встановленого парку.
- Вимірювані величини
- точка роси, тиск, температура
- Розрахункові величини
- густина SF6, нормалізований тиск, точка роси за атмосферного тиску, ppm
- Вихід
- RS-485 Modbus
- Особливості
- розширений діапазон точки роси; без відбору проб і викидів SF6; часте калібрування не потрібне
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Vaisala DPT145 безперервно контролює якість елегазу SF6 у газоізольованому обладнанні, у КРУЕ, вимикачах та іншому обладнанні передачі й розподілу електроенергії. SF6 зберігає ізоляційні властивості лише за мінімального вмісту водяної пари. Волога погіршує ізоляцію і сприяє утворенню вторинних продуктів розкладання, які можуть спричинити дугове перекриття і відмову обладнання. Тому контроль вологи в елегазі входить до базового моніторингу газоізольованих підстанцій.
Прилад одночасно вимірює точку роси, тиск і температуру газу. З цих даних він розраховує ще чотири величини: густину SF6, нормалізований тиск, точку роси, зведену до атмосферного тиску, і об'ємну концентрацію вологи в ppm. Пряме вимірювання нормалізованого тиску показує як раптові, так і незначні витоки газу. Онлайн-контроль точки роси попереджає про зволоження, яке послаблює ізоляцію та прискорює деградацію. Остання версія приладу має розширений діапазон вимірювання точки роси.
Відбирати проби не потрібно, тож немає й ризику викиду SF6 в атмосферу. DPT145 вбудовують у систему моніторингу за станом, і виїздів на об'єкт стає менше. Часте калібрування не потрібне, що знижує витрати на встановлення, експлуатацію й обслуговування. Цифровий вихід RS-485 із протоколом Modbus спрощує інтеграцію в OEM-системи виробників обладнання. За бланком замовлення зонд має різьбу UNF 7/8-14, екранований кабель PUR або FEP постачають довжиною від 1,5 до 20 м, є налаштування для суміші SF6/N2.
Для вибіркових перевірок Vaisala пропонує переносний вимірювач точки роси DM70 із пробовідбірною коміркою. Комірка вимірює за робочого та атмосферного тиску, потребує мінімальної кількості SF6 і збирає газ для рециркуляції. Такий прилад зручний, коли треба звірити онлайн-показання з незалежним вимірюванням.
За даними офіційного сайту, DPT145 знімається з виробництва, і виробник не рекомендує закладати його в нові проєкти. Для нових об'єктів Vaisala радить звертатися до відділу продажів по альтернативу, а в розділі сайту щодо SF6 поруч зазначено трансмітери серії Indigo500. Позицію збережено в каталозі для заміни та обслуговування вже встановленого парку.
Технічні характеристики
| Вимірювані величини | точка роси, тиск, температура |
|---|---|
| Розрахункові величини | густина SF6, нормалізований тиск, точка роси за атмосферного тиску, ppm |
| Вихід | RS-485 Modbus |
| Особливості | розширений діапазон точки роси; без відбору проб і викидів SF6; часте калібрування не потрібне |
| Статус | знімається з виробництва (за даними сайту) |
Запит ціни та строку поставки
DPT145 — багатопараметричний трансмітер точки роси, тиску та густини SF6. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9026 20 20 00 |
|---|---|
| HS, 6 знаків | 9026 20 |
| CN (ЄС) | 9026 20 20 |
| HTSUS (США) | 9026 20 40 00 |
| Митний тариф КНР | 9026 20 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які величини вимірює DPT145?
Точку роси, тиск і температуру SF6. Також прилад розраховує густину, нормалізований тиск, точку роси за атмосферного тиску й концентрацію вологи в ppm.
Який інтерфейс має трансмітер?
Цифровий вихід RS-485 із протоколом Modbus, зручний для інтеграції в OEM-системи та системи моніторингу за станом.
Чи можна закладати DPT145 у новий проєкт КРУЕ?
Виробник не рекомендує, бо прилад знімається з виробництва. На сайті поруч зазначено трансмітери серії Indigo500, альтернативу підбирають разом із Vaisala.
