TE / TB-S — системи накопичення енергії: стрингові PCS 215 кВт, станції PCS + MV 2,5–5 МВА (37 кВ), контейнери з рідинним охолодженням 5 МВт·год
TBEA випускає компоненти й комплектні системи накопичення енергії на літій-залізо-фосфатних акумуляторах, від шафових систем 261 кВт·год до мережевих накопичувачів сотень мегават. До ряду входять стрингові PCS 215 кВт, станції PCS + MV на 2,5 і 5 МВА з виходом 37 кВ і контейнери з рідинним охолодженням на 5,015 МВт·год. Системи працюють на мережевих накопичувачах, при ВЕС і СЕС та на комерційних об'єктах.
- Стринговий PCS TE215K-HV
- 1500 В DC (1000–1500 В), 215 кВт / 236,5 кВА, 690 В AC, перевантаження 1,3 тривало, IP66, C5, пуск за −40 °C
- Станція PCS + MV
- TE5000KT-EL / TE2500KT-EL: до 24 PCS по 215 кВт, трансформатор 5000 кВА, 37 ±2×2,5 % / 0,69 кВ
- Контейнер TB-S2000
- LFP 314 А·год, 12P416S, 5,015 МВт·год, 1331,2 В (1123–1498 В), рідинне охолодження, IP55, C5
- Шафовий TE-125kW-261kWh
- 125 кВт / 261 кВт·год, 380/400 В, LFP 314 А·год 1P260S, 832 В — комерційний
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серед проєктів компанії накопичувачі 200 МВт / 400 МВт·год у Хеншуї, 100 МВт / 200 МВт·год у Ляочені, перша в провінції Шаньдун комерційна незалежна станція, і 175 МВт / 700 МВт·год при ВЕС потужністю 1 ГВт. Поряд із ними десятки комерційних об'єктів.
Стринговий перетворювач TE215K-HV працює як двоспрямований інвертор для окремої стійки акумуляторів. Максимальна напруга DC 1500 В, повна потужність доступна за 1000–1500 В. Номінальна потужність 215 кВт, максимальна 236,5 кВА, номінальний струм 180 А, мережа 690 В, тривале перевантаження 1,3. Ступінь захисту IP66, антикорозія C5, пуск за −40 °C, перевантаження 1,1 без зниження за 45 °C, вбудований контроль опору ізоляції.

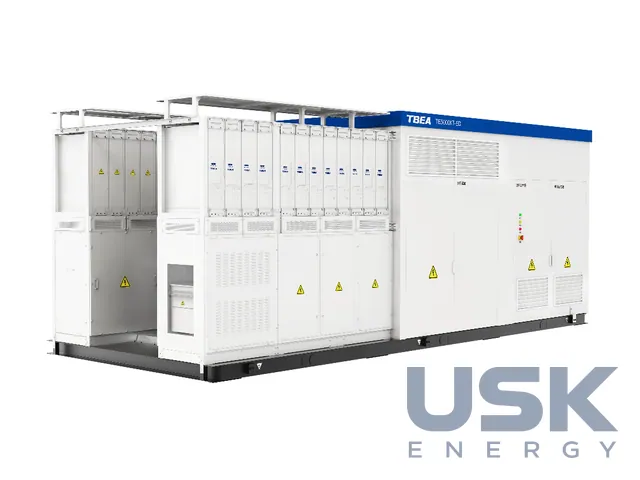

Станція PCS + MV TE5000KT-EL (і TE2500KT-EL на 2,5 МВА) об'єднує до 24 стрингових PCS по 215 кВт з максимальним струмом DC 236,5 А на вхід і трансформатор 5000 кВА 37 ±2×2,5 % / 0,69 кВ за схемою IT. Керування на рівні стійки безпечніше, бо менший струм вимкнення знижує ризик дуги з боку DC. Багаторівневе резервування зменшує «ефект бочки» між стійками й збільшує доступну ємність системи. Конструкція модульна, обслуговування мінімальне, вплив відмов локалізовано. Коефіцієнт спотворень струму менше 3 % за номінальної потужності, зв'язок через оптоволокно, Ethernet або CAN з протоколами Modbus-TCP, IEC 61850, IEC104 і CAN2.0B. Для таких станцій TBEA випускає й власні блоки перетворення та підвищення 5 МВт.
Контейнер TB-S2000 ємністю 5,015 МВт·год містить 12 кластерів по 418 кВт·год з комірок LFP 314 А·год, схема 1P416S у кластері та 12P416S у системі. Номінальна напруга 1331,2 В, робочий діапазон 1123–1498 В. Рідинне охолодження тримає малий розкид температури комірок. Захист багаторівневий електричний, відсіки розділено, виявлення й гасіння пожежі багаторазове на рівні модулів. Ступінь захисту IP55, антикорозія C5.
Шафова система TE-125kW-261kWh-2h для промислових і комерційних об'єктів поєднує батарею LFP 314 А·год за схемою 1P260S на 832 В і 261 кВт·год, BMS, PCS 125 кВт на 380/400 В та EMS. Коефіцієнт спотворень струму менше 3 %, коефіцієнт потужності регулюється від −1 до 1.
Технічні характеристики
| Стринговий PCS TE215K-HV | 1500 В DC (1000–1500 В), 215 кВт / 236,5 кВА, 690 В AC, перевантаження 1,3 тривало, IP66, C5, пуск за −40 °C |
|---|---|
| Станція PCS + MV | TE5000KT-EL / TE2500KT-EL: до 24 PCS по 215 кВт, трансформатор 5000 кВА, 37 ±2×2,5 % / 0,69 кВ |
| Контейнер TB-S2000 | LFP 314 А·год, 12P416S, 5,015 МВт·год, 1331,2 В (1123–1498 В), рідинне охолодження, IP55, C5 |
| Шафовий TE-125kW-261kWh | 125 кВт / 261 кВт·год, 380/400 В, LFP 314 А·год 1P260S, 832 В — комерційний |
| Референції | 200 МВт / 400 МВт·год (Хеншуй), 100 МВт / 200 МВт·год (Ляочен), 175 МВт / 700 МВт·год |
Запит ціни та строку поставки
TE / TB-S — системи накопичення енергії: стрингові PCS 215 кВт, станції PCS + MV 2,5–5 МВА (37 кВ), контейнери з рідинним охолодженням 5 МВт·год. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8507 60 00 00 (батарейні контейнери/шафи) 8504 40 88 00 (PCS) |
|---|---|
| HS, 6 знаків | 8507 60 |
| CN (ЄС) | 8507 60 00 8504 40 88 |
| HTSUS (США) | 8507 60 00 20 8504 40 95 80 |
| Митний тариф КНР | 8507 60 00 90 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки PCS об'єднує станція TE5000KT-EL?
До 24 стрингових PCS по 215 кВт і трансформатор 5000 кВА на 37 ±2×2,5 % / 0,69 кВ.
Яку ємність має контейнер TB-S2000?
5,015 МВт·год у 12 кластерах по 418 кВт·год з комірок LFP 314 А·год. Номінальна напруга 1331,2 В, охолодження рідинне.
В яких умовах працює стринговий PCS TE215K-HV?
Ступінь захисту IP66, антикорозія C5, пуск за −40 °C. За 45 °C перетворювач тривало несе перевантаження 1,1 без зниження потужності.
