TC — центральні інвертори 1500 В з вбудованою підвищувальною підстанцією 35 кВ (3,1–8,8 МВт) для СЕС
Центральні інвертори TBEA серії TC з вбудованою підвищувальною підстанцією 35 кВ мають потужність від 3,125 до 8,8 МВт і працюють від масивів 1500 В. Їх ставлять на великих СЕС на рівнинній місцевості, у пустелях, на гобі та незручних землях. Блок постачають зібраним і випробуваним, тож робіт на майданчику менше.
- Моделі
- TC4400KT-AL/-CL (4,4 МВт), TC3125KFT (3,125 МВт), TC8800KT-EL (8,8 МВт)
- Макс. вхідна напруга
- 1500 В DC, MPPT 895–1500 В (повна потужність 895–1300 В)
- ККД (макс.)
- 99,05 % (TC4400), 99,11 % (TC3125), 99,08 % (TC8800)
- Трансформатор
- 35 ±2×2,5 % / 0,63 кВ, Dy11, ONAN, uк 6,5–8 %, відсік ВН з вакуумним вимикачем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

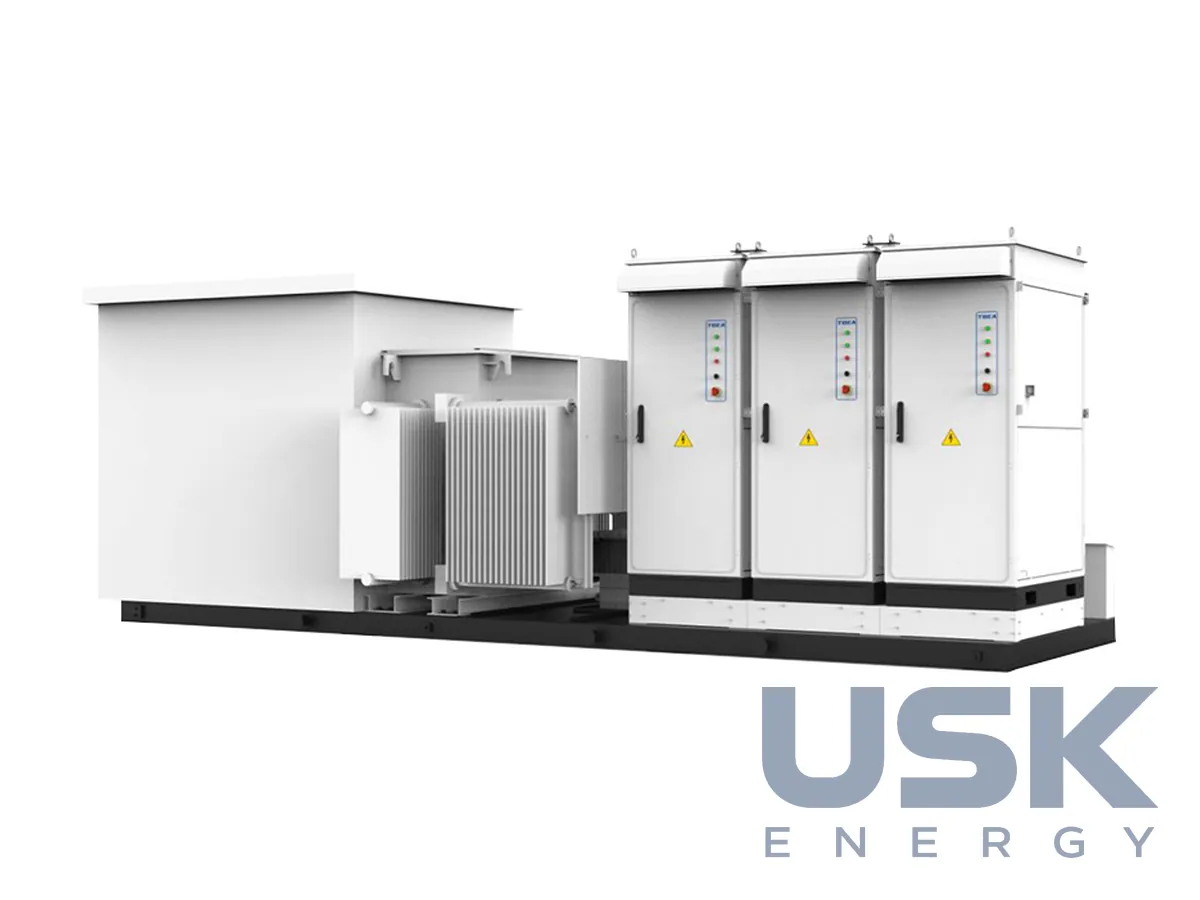

В одному блоці зібрано центральний інвертор, підвищувальний трансформатор 35 кВ і відсік високої напруги з вакуумним вимикачем. За європейською термінологією це станція інвертор-трансформатор (MV skid). Вбудований трансформатор оливний, 35 ±2×2,5 % / 0,63 кВ, група Dy11, охолодження ONAN, мінеральна олива без ПХБ. Напруга КЗ 8 % у TC4400 з допуском +10 %. Вимикальна здатність з боку змінного струму 65 кА.

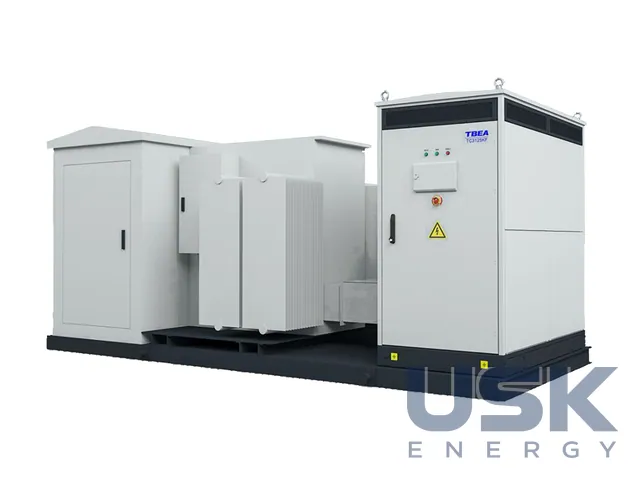

TC4400KT-AL і TC4400KT-CL розраховано на номінальну вихідну потужність 4400 кВт. Максимальна вхідна напруга 1500 В, діапазон MPPT 895–1500 В, повна потужність доступна за 895–1300 В. Три трекери MPPT, 18–24 входи постійного струму під двосторонні модулі 182/210, максимальний вхідний струм 5737 А. Максимальний ККД 99,05 %, «китайський» зважений ККД 98,55 %. TC3125KFT на 3125 кВт має ККД 99,11 % і трансформатор 3125 кВА, що віддає до 3438 кВА за 50 °C, напруга КЗ 6,5 %, габарити 5006 × 2900 × 2545 мм, маса 13 т. Міжнародна модель TC8800KT-EL на 8,8 МВт має ККД 99,08 %.
Коефіцієнт спотворень струму менше 3 %, постійна складова менше 0,5 %. Коефіцієнт потужності 0,99 за номінального навантаження, регулюється від 0,8 індуктивного до 0,8 ємнісного. Придушення гармонік і адаптивне узгодження з імпедансом мережі тримають роботу за відношення КЗ 1,0 (SCCR 0,7). Передбачено функцію SVG, швидкий відгук за активною потужністю, опції захисту від PID, інтерфейс накопичувача та адаптер IEC 61850. Захисти охоплюють перенапруги, надструми й грозові впливи з боків AC і DC, контроль мережі, замикань на землю, ізоляції та перегріву.
Блок TC4400 має габарити 7464 × 2948 × 2610 мм і масу 16 т. Ступінь захисту IP54, інвертора IP55/IP65, антикорозійний клас C3 з опціями C4/C5. Робоча температура −35…+60 °C зі зниженням потужності вище 40 °C, висота до 5000 м, вологість 0–100 % без конденсації. Зв'язок через RS-485 та Ethernet. Обладнання відповідає GB/T 37408, GB/T 19964, NB/T 32004, Q/GDW 1617 та іншим стандартам.
Технічні характеристики
| Моделі | TC4400KT-AL/-CL (4,4 МВт), TC3125KFT (3,125 МВт), TC8800KT-EL (8,8 МВт) |
|---|---|
| Макс. вхідна напруга | 1500 В DC, MPPT 895–1500 В (повна потужність 895–1300 В) |
| ККД (макс.) | 99,05 % (TC4400), 99,11 % (TC3125), 99,08 % (TC8800) |
| Трансформатор | 35 ±2×2,5 % / 0,63 кВ, Dy11, ONAN, uк 6,5–8 %, відсік ВН з вакуумним вимикачем |
| Коефіцієнт потужності | 0,8 інд. … 0,8 ємн. |
| Габарити, маса (TC4400) | 7464×2948×2610 мм, 16 т |
| Умови | −35…+60 °C, до 5000 м, IP54 (інвертор IP55/IP65) |
| Мережа | робота за SCR 1,0; функція SVG уночі; інтерфейс накопичувача (опції) |
Запит ціни та строку поставки
TC — центральні інвертори 1500 В з вбудованою підвищувальною підстанцією 35 кВ (3,1–8,8 МВт) для СЕС. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 30 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають інвертори серії TC?
TC3125KFT має 3125 кВт, TC4400KT-AL і TC4400KT-CL по 4400 кВт, TC8800KT-EL 8,8 МВт. Максимальна вхідна напруга 1500 В.
Який трансформатор вбудовано в блок?
Оливний трансформатор 35 ±2×2,5 % / 0,63 кВ, група Dy11, охолодження ONAN. Напруга КЗ 8 % у TC4400 і 6,5 % у TC3125.
В яких умовах може працювати блок TC4400?
За температури від −35 до +60 °C, понад 40 °C зі зниженням потужності, і на висоті до 5000 м. Ступінь захисту IP54, інвертора IP55 або IP65.
