PCS-9567MV — інтегровані середньовольтні блоки (MV Skid) накопичувачів енергії 2–10 МВА, 6,6–33 кВ
NR PCS-9567MV — інтегровані середньовольтні блоки (MV Skid) потужністю 2000–10 000 кВА для під'єднання систем накопичення енергії до мереж 6,6–33 кВ. На спільній рамі в контейнері стоять двоспрямовані перетворювачі PCS-9567 серії 1500 В, підвищувальний оливний трансформатор і RMU. Блок збирають, налаштовують і випробовують на заводі.
- Виконання
- MV-3500 (2000–3500 кВА), MV-5000 (4000/5000 кВА), MV-7000 (5000–7000 кВА), MV-10000 (8000–10 000 кВА)
- Напруга мережі СН
- 6,6–33 кВ ±5 % (MV-3500/5000); 11–33 кВ ±5 % (MV-7000/10000)
- Склад
- 2 або 4 PCS-9567, оливний трансформатор Dy11(-y11), RMU 12/24/36 кВ 630 А
- ККД PCS
- 98,5–98,7 %
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Під'єднання накопичувача йде за принципом «увімкни й працюй». Заводська готовність скорочує строки будівництва, обсяг робіт на майданчику та витрати на розвантаження й транспортування.

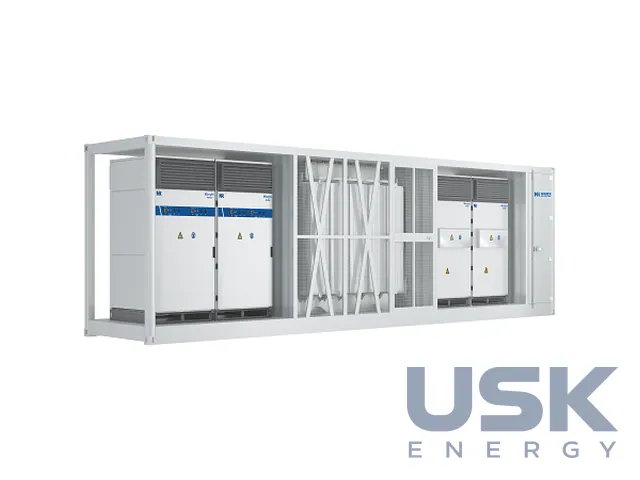

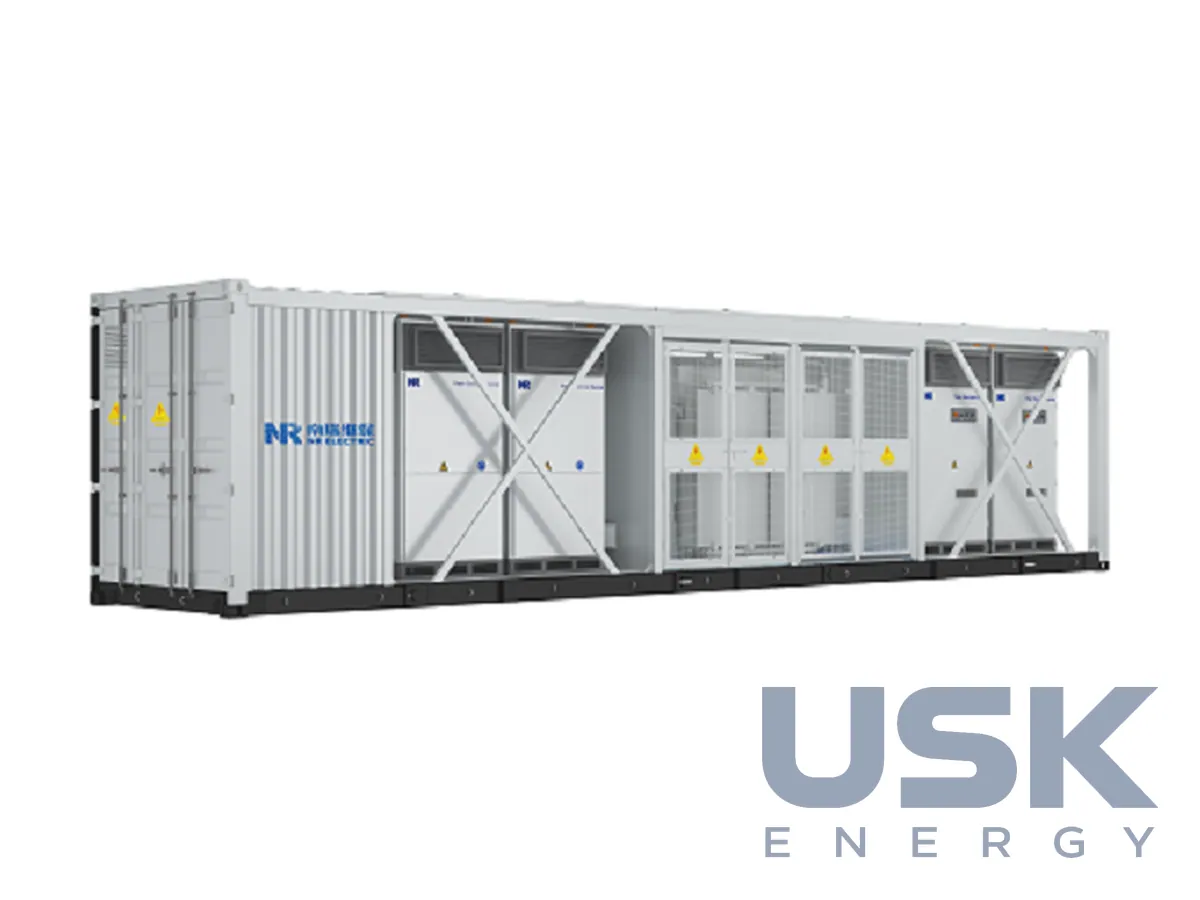

Лінійка має чотири типорозміри. PCS-9567MV-3500 (2000–3500 кВА) і PCS-9567MV-5000 (4000 або 5000 кВА) містять по два перетворювачі в 20-футовому контейнері масою 19 і 24,3 т, мережа 6,6–33 кВ ±5 %. PCS-9567MV-7000 (5000–7000 кВА) і PCS-9567MV-10000 (8000–10 000 кВА) мають по чотири перетворювачі в 40-футовому контейнері масою 32,4 і 38,8 т, мережа 11–33 кВ ±5 %.
ККД перетворювачів 98,5–98,7 %, діапазон напруги батареї 1050–1500 В, повна потужність видається при 1500 В. Робота чотириквадрантна, коефіцієнт потужності понад 0,99, коефіцієнт гармонік менше 3 %, частота 50/60 Гц. Трансформатор оливний, група з'єднання Dy11, а для чотирьох перетворювачів з двома обмотками нижчої напруги Dy11-y11. Охолодження ONAN або KNAN, перевищення температури 60 K за оливою та 65 K за обмоткою при 40 °C. Обмотки алюмінієві або мідні, олива мінеральна або натуральна ефірна, ККД за IEC або IEC Tier-2, є реле тиску, температури та газу.
RMU виконують на 12, 24 або 36 кВ і 630 А, з ізоляцією SF6 або без SF6 (до 24 кВ). Стійкість 20 кА/3 с, опційно 25 кА/3 с, клас внутрішньої дуги IAC A FL 20 кА 1 с. На боці DC стоять роз'єднувач і запобіжники, на боці AC моторизований вимикач. Є ОПН типів II або I+II, контроль ізоляції, датчики диму та ДБЖ 1 кВА на 15 хв, опційно на 1 або 2 год.
Блок працює при −35…+60 °C і на висоті до 5000 м, ступінь захисту IP54, антикорозійне виконання від C4-H до C5-VH. Для мережі він формує напругу (grid forming), регулює реактивну потужність і коефіцієнт потужності, проходить провали й перенапруги (L/HVRT) та відхилення частоти (L/HFRT), має плавний пуск і зупинку. Застосування охоплює перенесення енергії в часі, регулювання частоти та зниження піків навантаження. Виробник заявляє відповідність CE, VDE, ISO, EN.
Технічні характеристики
| Виконання | MV-3500 (2000–3500 кВА), MV-5000 (4000/5000 кВА), MV-7000 (5000–7000 кВА), MV-10000 (8000–10 000 кВА) |
|---|---|
| Напруга мережі СН | 6,6–33 кВ ±5 % (MV-3500/5000); 11–33 кВ ±5 % (MV-7000/10000) |
| Склад | 2 або 4 PCS-9567, оливний трансформатор Dy11(-y11), RMU 12/24/36 кВ 630 А |
| ККД PCS | 98,5–98,7 % |
| Трансформатор | ONAN/KNAN, нагрів 60 K (олива) / 65 K (обмотка), Al або Cu, мінеральна або ефірна олива |
| RMU | SF6 або без SF6 (≤24 кВ), 20 кА/3 с (опція 25 кА/3 с), IAC A FL 20 кА 1 с |
| Габарити, маса | контейнер 20 футів, 19–24,3 т; 40 футів, 32,4–38,8 т |
| Умови | −35…+60 °C, до 5000 м, IP54, корозійна стійкість C4-H…C5-VH |
| Функції мережі | grid forming, L/HVRT, L/HFRT, регулювання Q і cos φ |
| Відповідність | CE, VDE, ISO, EN |
Запит ціни та строку поставки
PCS-9567MV — інтегровані середньовольтні блоки (MV Skid) накопичувачів енергії 2–10 МВА, 6,6–33 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги мережі розраховано PCS-9567MV?
MV-3500 і MV-5000 працюють у мережах 6,6–33 кВ ±5 %. MV-7000 і MV-10000 у мережах 11–33 кВ ±5 %.
Яка маса й габарит блоків?
Блоки з двома перетворювачами розміщено в 20-футовому контейнері масою 19 і 24,3 т. Блоки з чотирма перетворювачами в 40-футовому контейнері масою 32,4 і 38,8 т.
Чи підтримує блок режим формування мережі?
Так, є grid forming, проходження провалів і перенапруг L/HVRT та відхилень частоти L/HFRT. Коефіцієнт потужності понад 0,99, гармоніки менше 3 %.
