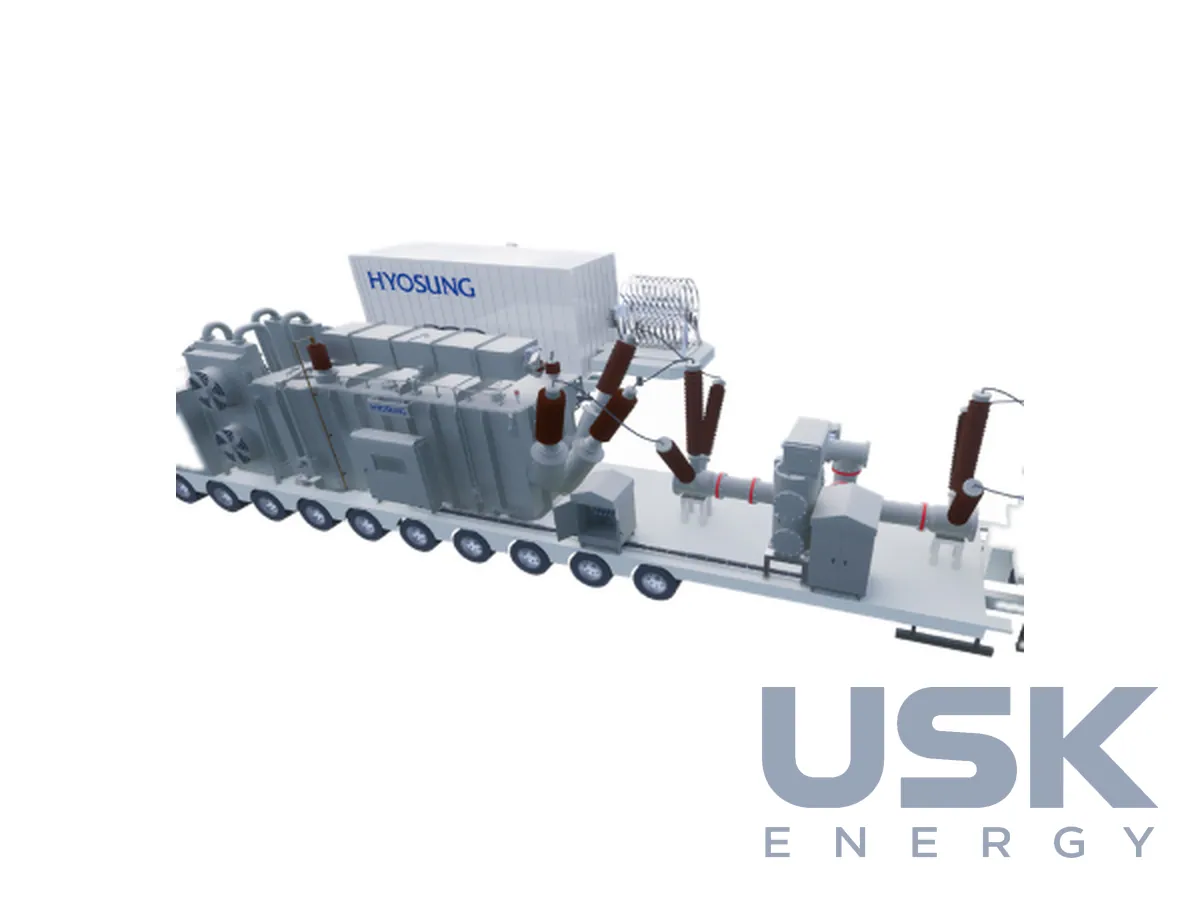

Hyosung HMS — мобільні підстанції 145–420 кВ
Мобільні підстанції Hyosung HMS заводського складання розраховані на 145, 245 і 420 кВ. До складу входять трансформатор, КРУЕ та E-house. Застосовуються для аварійного відновлення живлення, тимчасового підключення ВДЕ та електропостачання об'єктів гірничодобування.
- Моделі
- HMS-145, HMS-245, HMS-420
- Напруга
- 145 / 245 / 420 кВ
- Комірок на трейлер
- 6 / 4 / 2 (1 в однофазному виконанні)
- Трансформатор
- 67 / 40 / 3×100 МВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Мобільна підстанція Hyosung HMS приходить на об'єкт уже зібраною на заводі. До її складу входять трансформатор, КРУЕ та E-house з обладнанням СН, захисту й керування. Виробник описує три основні сценарії. Перший, аварійне відновлення: коли через відмову основного обладнання виникає знеструмлення, мобільну підстанцію швидко перевозять і в потрібний момент заміщують нею пошкоджену. Другий, тимчасове приєднання ВДЕ, якщо станцію вже збудовано, а постійна підстанція ще не готова. Третій, живлення гірничодобувних об'єктів, які з часом переміщуються.
Лінійка складається з моделей HMS-145, HMS-245 і HMS-420 на 145, 245 і 420 кВ. На трейлер встановлюється 6, 4 або 2 комірки КРУЕ відповідно, в однофазному виконанні 1 комірка. Для HMS-245 це 4 комірки зі спільним трифазним баком, для HMS-420 2 комірки з пофазним виконанням. Трансформатор за моделями розрахований на 67, 40 і 3×100 МВА, для класу 420 кВ це група однофазних трансформаторів, а більшу потужність виробник робить за окремим запитом. РП середньої напруги виконано на напругу до 36 кВ і струм 40 кА.
Підстанцію постачають на трейлері або в E-house. Трейлерне виконання найшвидше розгортається, бо обладнання вже стоїть на колісній платформі і лишається тільки підключити ПЛ, кабелі та заземлення. E-house зручніший, коли підстанція стоятиме на одному місці довше, наприклад на період будівництва постійної підстанції або на кар'єрі. Головна перевага цього формату в тому, що вся комутація, вторинні кола й захисти зібрані та перевірені на заводі, а на майданчику виконують лише приєднання та пусконалагодження.
Поруч із мобільними підстанціями Hyosung випускає мобільні трансформатори та мобільний STATCOM, і в мережах з великою часткою ВДЕ їх можна застосовувати разом. Серед референцій виробника є мобільні трансформатори 154 кВ (154/23/6.6 кВ, 30 МВА трифазні) для KEPCO у провінціях Канвондо та Чолла-Пукто. Для американських мереж Hyosung постачала КРУЕ 38 кВ, 40 кА, 2500 А в E-house для підстанції Pinto, а також однофазні трансформатори 230/115 кВ 52 МВА для проєкту відновлення Bremo-Cartersville.
Для підбору мобільної підстанції треба знати напругу мережі ВН і СН, потрібну потужність трансформатора, кількість ліній і приєднань, схему РУ, обмеження доріг за масою й габаритом для перевезення, а також очікуваний строк роботи на одному місці. Від останнього залежить вибір між трейлером і E-house. Для аварійного резерву мережевої компанії корисно перелічити підстанції, які машина має підміняти, щоб параметри трансформатора закрили всі ці вузли. Варто також заздалегідь підготувати на цих підстанціях місце стоянки трейлера, під'їзд і точки приєднання до шин, тоді розгортання в аварійній ситуації займе мінімум часу.
Технічні характеристики
| Моделі | HMS-145, HMS-245, HMS-420 |
|---|---|
| Напруга | 145 / 245 / 420 кВ |
| Комірок на трейлер | 6 / 4 / 2 (1 в однофазному виконанні) |
| Трансформатор | 67 / 40 / 3×100 МВА |
| РП СН | до 36 кВ, 40 кА |
| Виконання | на трейлері або в E-house |
Запит ціни та строку поставки
Hyosung HMS — мобільні підстанції 145–420 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускаються мобільні підстанції HMS?
Моделі HMS-145, HMS-245 і HMS-420 розраховані на 145, 245 і 420 кВ.
Якої потужності трансформатор входить до HMS?
За моделями 67, 40 і 3×100 МВА. РП СН розрахований на напругу до 36 кВ і 40 кА.
Для яких завдань застосовують мобільні підстанції Hyosung?
Для аварійного відновлення живлення, тимчасового підключення ВДЕ та електропостачання об'єктів гірничодобування.
