GMK — наземний кіоск із реклоузером OSM для кабельних мереж СН, 15,5 / 27 / 38 кВ
GMK (Ground Mount Kiosk) — наземний розподільний пристрій заводської готовності в металевому кіоску для захисту й керування кабельними мережами СН класів 15, 27 і 38 кВ. Усередині реклоузер OSM з вакуумним дугогасінням і твердою ізоляцією без елегазу SF6 та шафа керування серії RC. Кіоск приходить на об'єкт зібраним і випробуваним, монтажникам лишається приєднати кабелі.
- Серії
- GMK-1000 (компактна), GMK-2000 (модульна)
- Найбільша робоча напруга
- 15,5 / 27 / 38 кВ (38 кВ — лише серія 2000)
- Номінальний струм
- 630 А
- Номінальний струм відключення КЗ
- 12,5 / 16 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Первинні та вторинні кола зібрано в одному корпусі. Це вимикач, захист, автоматика і RTU телемеханіки з підтримкою IEC 61850. Взаємодію первинної та вторинної частин перевіряють на заводі, тому на місці мінімум проводки й налагодження. Так скорочуються витрати на проєктування та пусконалагодження приєднання.

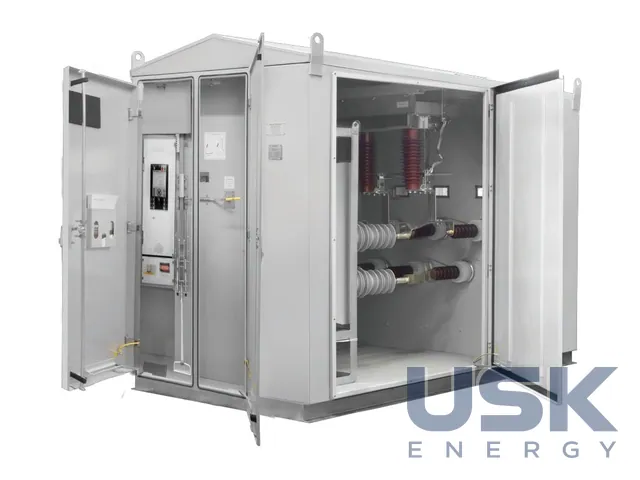

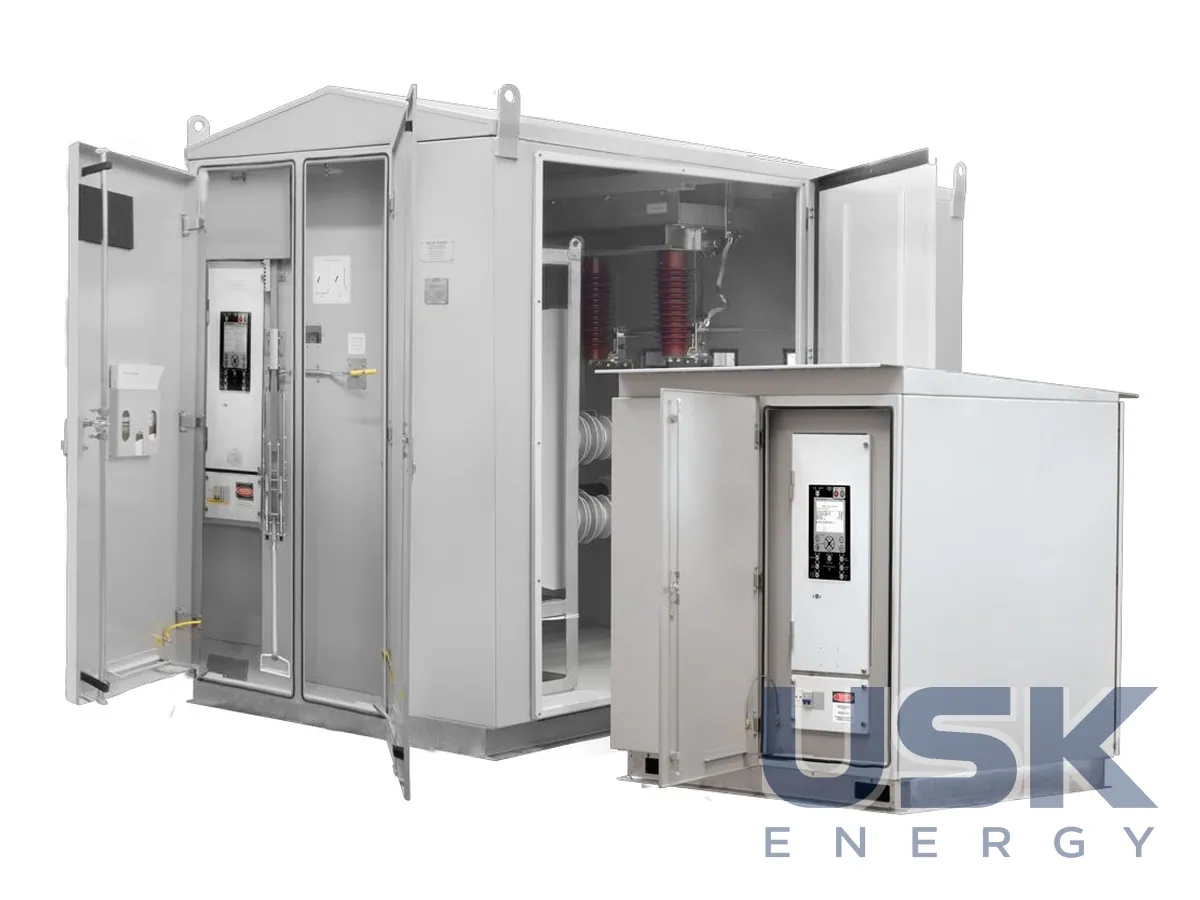

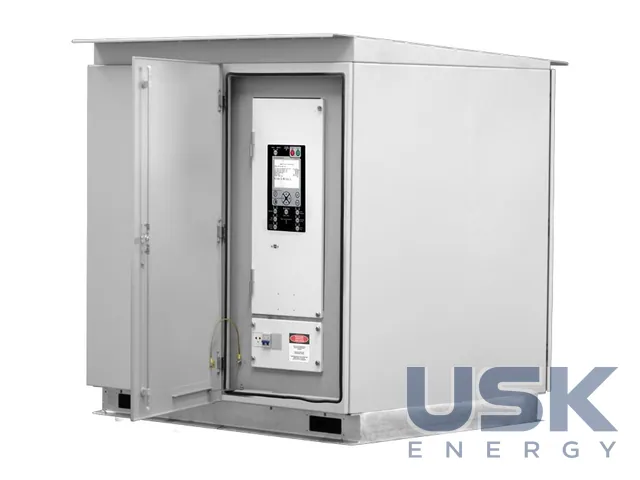

Компактна серія GMK-1000 захищає підземні кабелі, захист у ній виконує вбудований контролер RC-10, RC-15 або RC-20. Серія GMK-2000 побудована як модульна платформа на тій самій архітектурі OSM з RC. До її складу можуть входити оглядове вікно стану OSM, заземлювач з боку навантаження з механічним блокуванням від OSM і власним оглядовим вікном, відсік шафи керування, додатковий приладовий лоток, вводи за EN 50181 тип C, шина заземлення, трансформатор напруги та знімні підйомні вушка. Виконання на 38 кВ випускають лише в серії 2000.
Номінальний струм кіоска 630 А, струм вимкнення КЗ 12,5 або 16 кА. Піковий струм увімкнення 31,5 / 40 кА за 50 Гц і 32,5 / 42 кА за 60 Гц, механічний ресурс 30 000 циклів. Реклоузер має три трансформатори струму і шість давачів напруги, а виконання з узгодженими ТС дає чутливість захисту від замикань на землю 0,2 А. Робочі температури від −40 до +55 °C, висота до 3000 м. GMK-1000 важить 480 кг, базовий GMK-2000 1800 кг.
Стандартна поставка включає вимикач, систему захисту й керування з телемеханікою та моніторинг якості електроенергії до 15-ї гармоніки. Опційно додають комерційний облік і вимірювальні прилади, заземлювачі, трансформатори струму диференційного захисту, оптоволоконний зв'язок, синхрофазори й моніторинг якості до 63-ї гармоніки. Окреме виконання має два вимикачі в одному кіоску для схем АВР або поділу генерувальних об'єктів ВДЕ.
Типові місця встановлення GMK такі: точка загального приєднання розподіленої генерації та ВДЕ, приєднання приватних і промислових мереж СН, електропостачання залізниць, захист кабельних мереж. Встановлено понад 200 кіосків GMK на трьох континентах.
Технічні характеристики
| Серії | GMK-1000 (компактна), GMK-2000 (модульна) |
|---|---|
| Найбільша робоча напруга | 15,5 / 27 / 38 кВ (38 кВ — лише серія 2000) |
| Номінальний струм | 630 А |
| Номінальний струм відключення КЗ | 12,5 / 16 кА |
| Струм вмикання на КЗ (пік), 50 Гц | 31,5 / 40 кА |
| Струм вмикання на КЗ (пік), 60 Гц | 32,5 / 42 кА |
| Механічний ресурс / за повного навантаження | 30 000 циклів |
| Комутаційний апарат | реклоузер OSM (вакуум, тверда ізоляція, без SF6) |
| Шафа керування | RC-10, RC-15 або RC-20 |
| Діапазон робочих температур | від −40 до +55 °C |
| Висота встановлення | до 3000 м |
| Маса кіоска | GMK-1000 — 480 кг; GMK-2000 — 1800 кг (базове виконання) |
Запит ціни та строку поставки
GMK — наземний кіоск із реклоузером OSM для кабельних мереж СН, 15,5 / 27 / 38 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються серії GMK-1000 і GMK-2000?
GMK-1000 компактна серія для захисту підземних кабелів масою 480 кг. GMK-2000 модульна, у неї додають заземлювач, ТН, приладовий лоток та інші модулі, базова маса 1800 кг.
У якій серії доступне виконання на 38 кВ?
Виконання на 38 кВ випускають лише в серії GMK-2000. Номінальний струм кіоска 630 А, струм вимкнення КЗ 12,5 або 16 кА.
Для яких об'єктів застосовують GMK?
Для точок приєднання розподіленої генерації й ВДЕ до мережі СН, приватних і промислових мереж, електропостачання залізниць і захисту кабельних ліній. Встановлено понад 200 кіосків на трьох континентах.
