TBDG / ZF53-72.5 — компактні комбіновані апарати зовнішнього встановлення 40,5–126 кВ (HGIS)
Комбіновані апарати TBEA серій TBDG і ZF53-72.5 належать до компактних модульних розподільних установок зовнішнього встановлення на 40,5, 72,5 і 126 кВ типу HGIS. Апарати приєднання розміщено в спільному газонаповненому корпусі, а з ошинуванням підстанції їх з'єднують повітряні вводи. Основні об'єкти становлять підстанції сонячних і вітрових станцій, КТП і пересувні підстанції.
- 126 кВ
- TBDG-126: 2500 А, 40 кА / 4 с, ударний 100 кА
- 72,5 кВ
- ZF53-72.5: 1250/2500 А, 31,5 кА / 4 с, схеми 1L/2L/3L («один вхід — до трьох виходів») для морських ВЕС
- 40,5 кВ
- TBDG-40.5: 3150 А, 31,5 кА / 4 с
- Склад
- вимикач, трипозиційний роз'єднувач-заземлювач, ТС, вводи в спільному алюмінієвому корпусі
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Порівняно з ВРП з окремих апаратів комбінований апарат займає значно менше місця й потребує менше будівельних робіт. Збірні шини лишаються повітряними, тому елегазу йде істотно менше, ніж на повну КРУЕ. Модулі гнучко комбінуються під різні схеми, ізоляція повна, обслуговування не потрібне, вартість життєвого циклу низька. Корпус має подвійне ущільнення й ретельно продуманий захист для зовнішнього встановлення.
TBDG-126 виконано з трифазною розподільною шафою в корпусі зі сплаву алюмінію. До кожної фази входять вимикач, трипозиційний роз'єднувач-заземлювач, трансформатори струму та вводи. Головне коло під'єднують через вводи до відкритого ошинування підстанції. Номінальний струм 2500 А, струм вимкнення й термічної стійкості 40 кА протягом 4 с, ударний струм 100 кА. Випробувальна напруга промислової частоти 230 кВ на землю, грозового імпульсу 550 кВ. Комутаційний ресурс вимикача 20 вимкнень. Апарат ставлять на підстанціях СЕС і ВЕС, у мережах нафтохімічних і металургійних підприємств та в міському господарстві. Таке виконання підходить і для збірних та пересувних підстанцій.

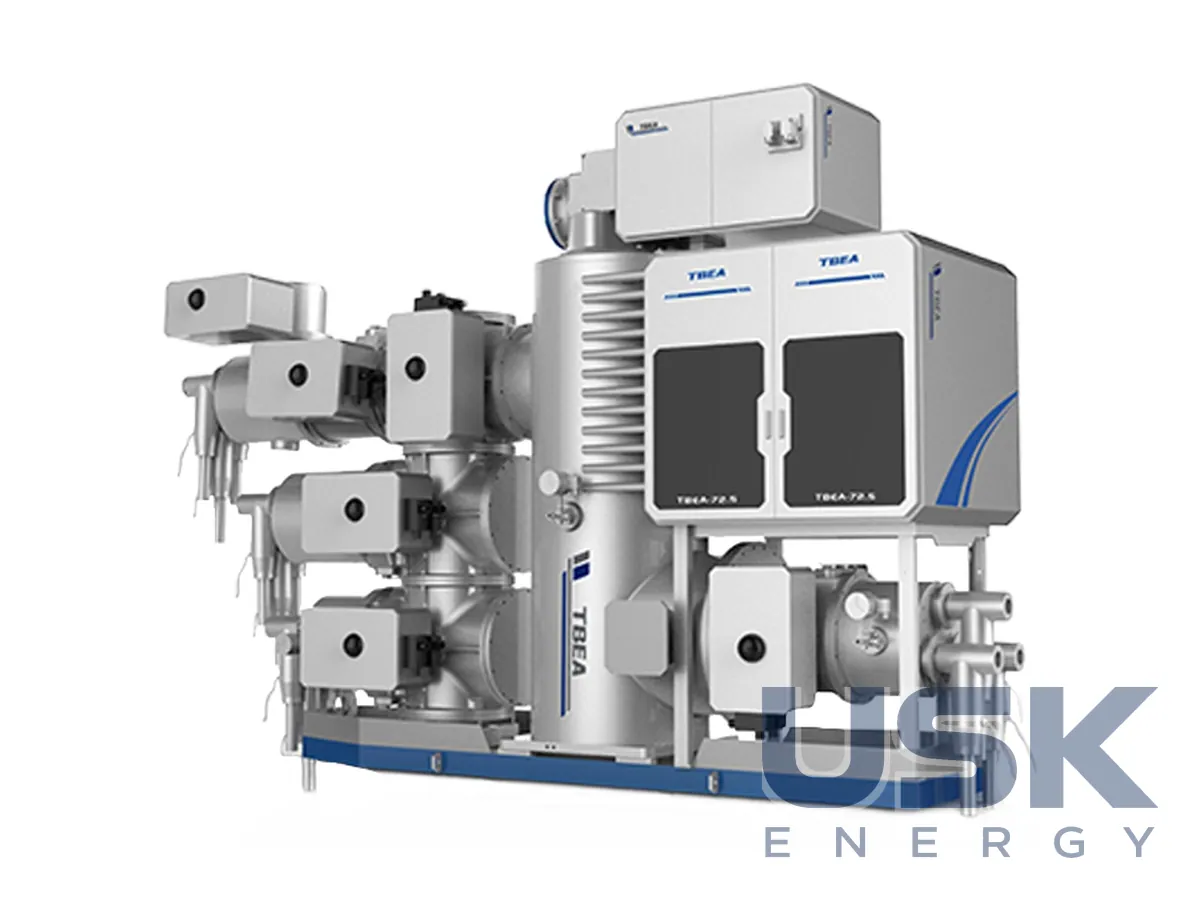

ZF53-72.5 виконано трифазним в одному корпусі для вітроелектростанцій. У ньому поєднано вимикачі, трипозиційні роз'єднувачі-заземлювачі, швидкодійні заземлювачі, трансформатори струму та вводи. Головне коло під'єднується до трансформатора, ліній внутрішньої мережі та підводного кабелю всередині вітроустановки. Модульна схема з одним входом і одним, двома або трьома виходами (1L, 2L, 3L) підлаштовується під різні вимоги. Номінальний струм 1250 або 2500 А, струм термічної стійкості 31,5 кА протягом 4 с, ударний струм 80 кА. Для морських ВЕС апарат компактніший за традиційні КРУЕ.
TBDG-40.5 на номінальний струм 3150 А має струм вимкнення 31,5 кА, термічну стійкість 31,5 кА протягом 4 с і ударний струм 80 кА. Його застосовують під час реконструкції сільських мереж, у КТП і пересувних підстанціях. Усі апарати ряду мають річний витік газу менше 0,1 % і механічний ресурс 10 000 операцій. Ряд охоплює класи 40,5, 72,5 і 126 кВ і закриває задачі від сільської мережі до морської ВЕС.
Технічні характеристики
| 126 кВ | TBDG-126: 2500 А, 40 кА / 4 с, ударний 100 кА |
|---|---|
| 72,5 кВ | ZF53-72.5: 1250/2500 А, 31,5 кА / 4 с, схеми 1L/2L/3L («один вхід — до трьох виходів») для морських ВЕС |
| 40,5 кВ | TBDG-40.5: 3150 А, 31,5 кА / 4 с |
| Склад | вимикач, трипозиційний роз'єднувач-заземлювач, ТС, вводи в спільному алюмінієвому корпусі |
| Витік газу | < 0,1 % на рік |
| Механічний ресурс | 10 000 операцій |
Запит ціни та строку поставки
TBDG / ZF53-72.5 — компактні комбіновані апарати зовнішнього встановлення 40,5–126 кВ (HGIS). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 (понад 72,5 кВ) 8537 20 91 00 (≤72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 (понад 72,5 кВ) 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 10 00 (≥500 кВ) 8537 20 90 00 (інші) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим апарат HGIS відрізняється від повної КРУЕ?
Збірні шини лишаються повітряними, тож елегазу потрібно істотно менше. Апарати приєднання в газонаповненому корпусі з'єднуються з ошинуванням через повітряні вводи.
Які струми має TBDG-126?
Номінальний струм 2500 А, струм вимкнення й термічної стійкості 40 кА протягом 4 с, ударний струм 100 кА.
Для яких об'єктів призначено ZF53-72.5?
Апарат ставлять усередині вітроустановок, зокрема на морських ВЕС. Схеми 1L, 2L і 3L, номінальний струм 1250 або 2500 А.
