SRMU — моноблок RMU 12 кВ із твердою епоксидною ізоляцією
SRMU — моноблок кільцевої мережі ENTEC на 12 кВ із твердою епоксидною ізоляцією HCEP і вакуумними камерами, без елегазу. Модульна схема з вимикачів, вимикачів навантаження та запобіжників, стійкість 20 кА протягом 3 с, ручне або моторизоване керування зі SCADA.
- Номінальна напруга
- 12 кВ
- Модулі
- вимикач навантаження (SW), вакуумний вимикач (CB), вимикач із запобіжником (200 А)
- Короткочасна стійкість
- 20 кА, 3 с
- Вмикальна здатність
- 52 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

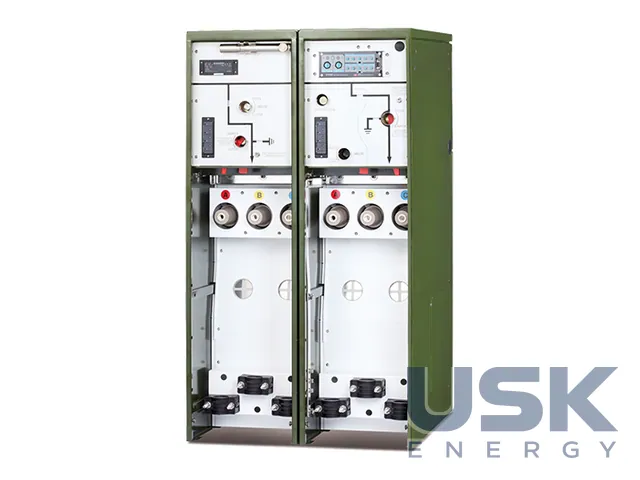

ENTEC SRMU (Solid Insulated Ring Main Unit) працює в підземних кабельних розподільних мережах класу 12 кВ. Конструкція модульна й розширювана. Моноблок збирають із модулів вакуумного вимикача (CB), вимикача навантаження (SW) і вимикача із запобіжником у потрібній конфігурації, а пізніше нарощують комплектом розширення шин. Модель зробили у 2012–2013 роках, випробування провів KERI.
Усі внутрішні частини ізольовано гідрофобною циклоаліфатичною епоксидною смолою HCEP. SF6 у моноблоці немає, тож витік газу й вибух виключені, а виробник називає таку схему «чистою та зеленою». Вимикач має пружинний привод із попереднім зведенням і може виконувати АПВ. Вимикач навантаження та вимикач із запобіжником оснащені тумблерним пружинним приводом. Деталей у механізмах мало, що подовжує строк служби, а вакуумні камери відключають струм без обслуговування дугогасного середовища.

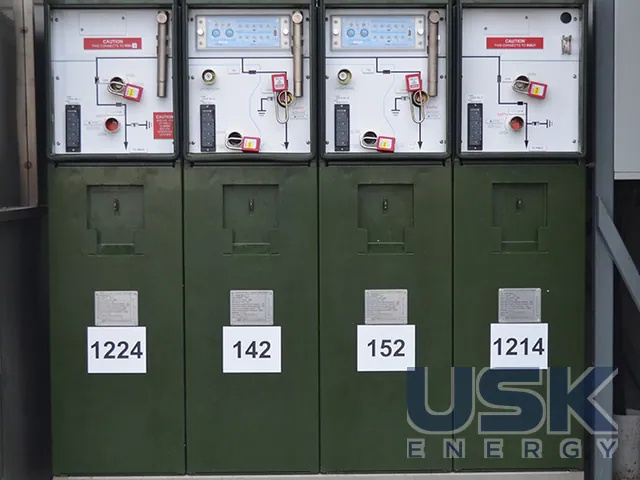

Головний вимикач і заземлювач розділені та взаємно блоковані. Під час обслуговування діє подвійний захист, заземлювач разом із роз’єднувачем. Оболонка IP55 закриває механізм від зовнішніх впливів, на кожному колі стоїть покажчик наявності напруги, положення контактів видно на мнемосхемі. Кабелі під’єднують T-подібними штекерними з’єднувачами.
Номінальна напруга 12 кВ, частота 50/60 Гц. Струм короткочасної стійкості 20 кА протягом 3 с, вмикальна здатність 52 кА, імпульсна випробувальна напруга 85 кВ, ці значення однакові для модулів вимикача навантаження, вимикача і запобіжника. Модуль запобіжника розрахований на 200 А, його струм відключення обмежує сам запобіжник. Ресурс 2000 операцій.

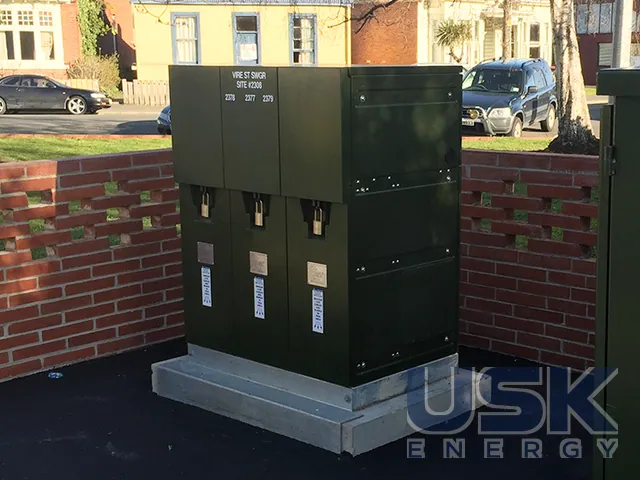

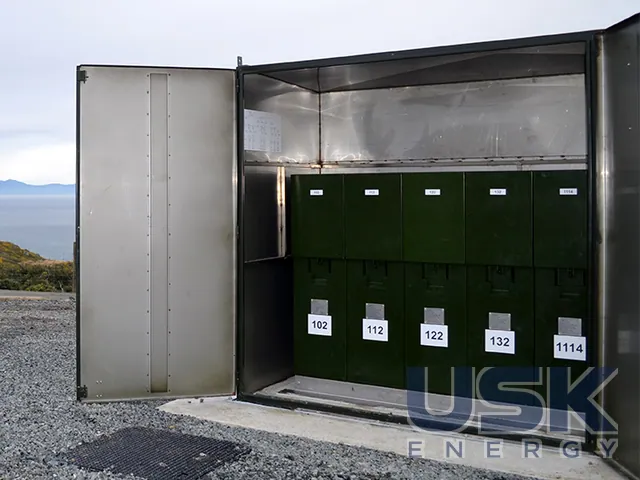

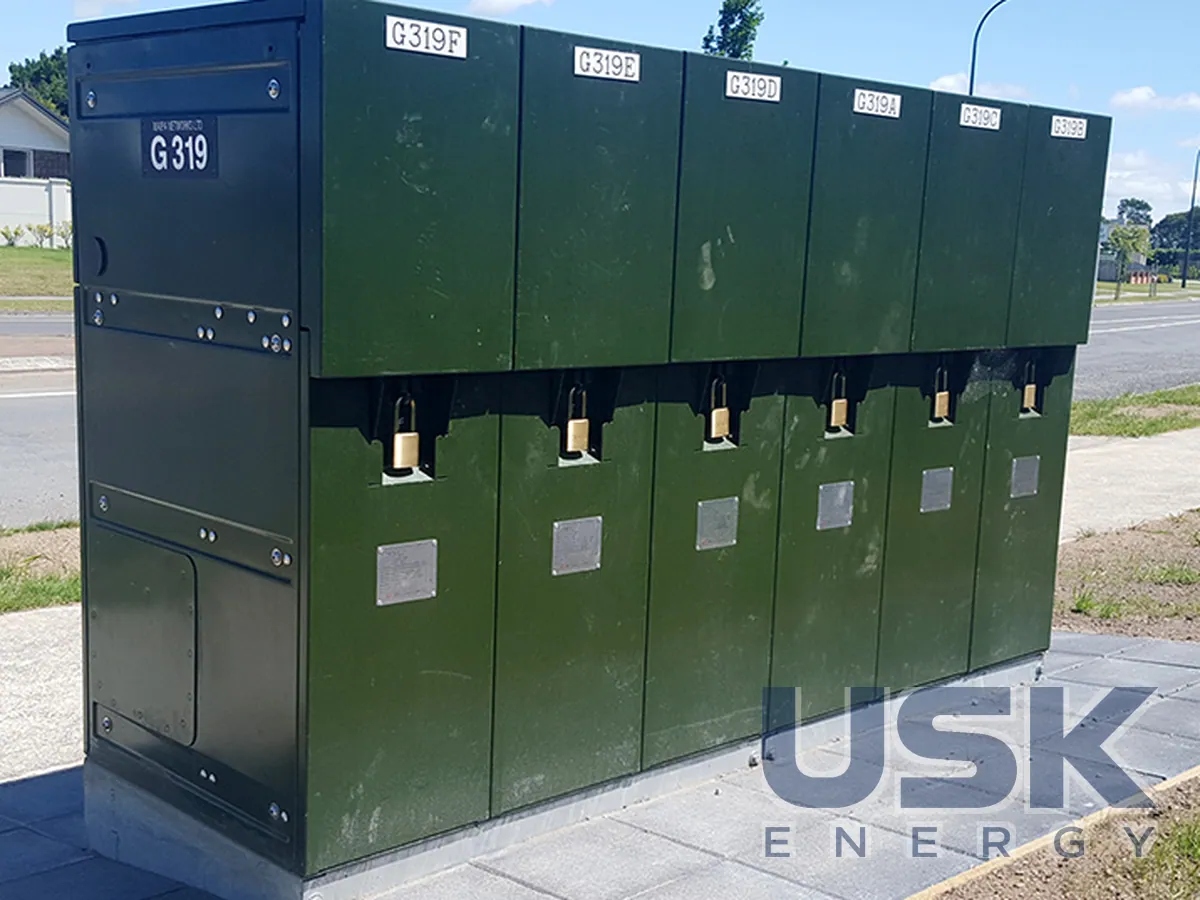

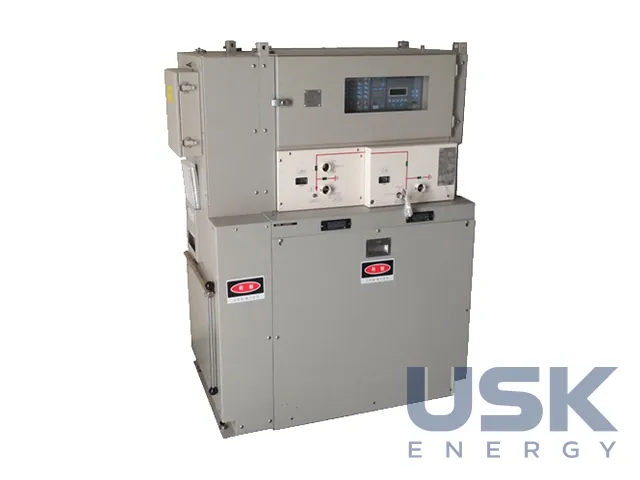

Ручне виконання оснащують саможивленим реле захисту ETR20/H з функціями 51, 50, 51N, 50N і ТС 1 А. Моторизоване виконання отримує багатоколове реле ETR304/306, яке вимірює, контролює й реєструє параметри та передає їх у SCADA за DNP 3.0, MODBUS, IEC 60870-5-101/104. Типові випробування KERI провів за IEC 62271-100, 102, 103, 105, 200. SRMU ставлять у кабельних мережах міст і промислових зон, на трансформаторних підстанціях і для підключення ВЕУ, корейський каталог прямо називає його RMU для вітроелектростанцій.
Технічні характеристики
| Номінальна напруга | 12 кВ |
|---|---|
| Модулі | вимикач навантаження (SW), вакуумний вимикач (CB), вимикач із запобіжником (200 А) |
| Короткочасна стійкість | 20 кА, 3 с |
| Вмикальна здатність | 52 кА |
| Імпульс | 85 кВ |
| Ресурс | 2000 операцій |
| Ізоляція | HCEP, оболонка IP55 |
| Керування | ETR20H (саможивлене реле) або ETR304/306 (моторизоване, SCADA) |
| Підключення | T-подібні штекерні адаптери |
| Стандарти | IEC 62271-1, -100, -102, -103, -105, -200, IEC 60255, IEC 60529 |
Запит ціни та строку поставки
SRMU — моноблок RMU 12 кВ із твердою епоксидною ізоляцією. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З яких модулів складається SRMU?
Моноблок збирають із модулів вакуумного вимикача, вимикача навантаження та вимикача із запобіжником на 200 А. Набір нарощують комплектом розширення шин.
Які струми стійкості має SRMU 12 кВ?
Струм короткочасної стійкості 20 кА протягом 3 с, вмикальна здатність 52 кА. Імпульсна випробувальна напруга 85 кВ.
Як SRMU підключається до SCADA?
Моторизоване виконання з реле ETR304/306 передає дані за DNP 3.0, MODBUS, IEC 60870-5-101/104. Ручне виконання працює із саможивленим реле ETR20H.
