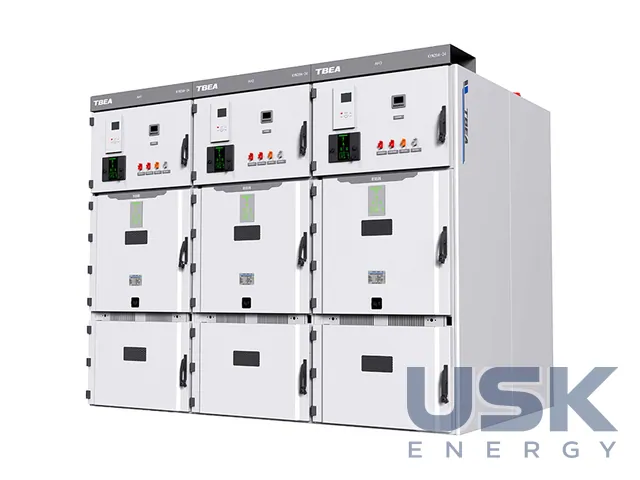

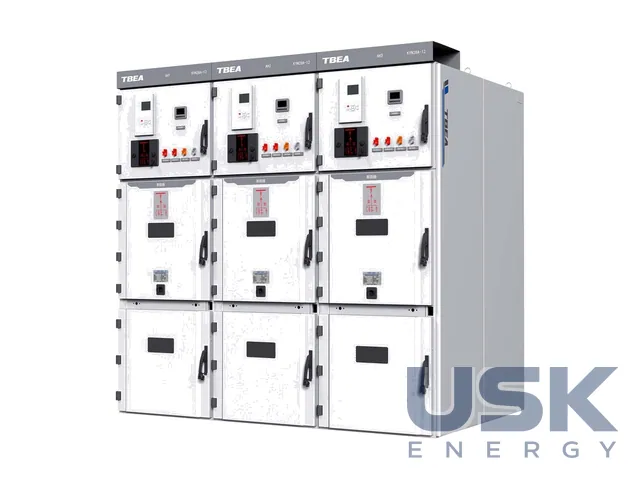

KYN28A / KYN61 — КРУ з викатними елементами 12–40,5 кВ, вакуумні вимикачі VTB і вимикачі 12 кВ на опорах
Виробник випускає комплектні розподільні пристрої з викатними елементами KYN28A і KYN61 на 3,6–40,5 кВ, вакуумні вимикачі VTB і вимикачі 12 кВ на опорах ПЛ. Шафи KYN28A-12 розраховано на струми до 5000 А та струм вимкнення до 50 кА. Обладнання ставлять у розподільних мережах, на власних потребах електростанцій і промислових підстанціях.
- KYN28A-12
- 3,6–12 кВ, 630–5000 А, струм вимкнення 20–50 кА
- KYN28A-24
- 24 кВ, 630–4000 А, 25–40 кА
- KYN61-40.5
- 40,5 кВ, 630–4000 А, 25–40 кА, підлоговий візок
- Захист
- IP4X за зачинених дверей, «п'ять блокувань»
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Шафи KYN28A і KYN61 працюють у розподільних мережах 6–35 кВ. KYN28A-12 розраховано на трифазні мережі 50 Гц напругою 3,6–12 кВ з однією системою шин, зокрема секціонованою, на номінальні струми 630–5000 А та струми вимкнення 20–50 кА. KYN28A-24 іде в мережі 24 кВ (630–4000 А, 25–40 кА). KYN61-40.5 на 40,5 кВ має ті самі 630–4000 А і 25–40 кА та підлоговий викатний візок вимикача. Шафу KYN28A-12 спроєктовано за IEC 62271-200, GB/T 3906, GB/T 11022 і DL/T 404, вона пройшла повні типові випробування в національному центрі контролю високовольтної апаратури.
Шафи повністю металеві й поділені на відсіки, тож аварія в одному відсіку не переходить в інші. За зачинених дверей ступінь захисту IP4X. Набір механічних блокувань («п'ять блокувань») не дає помилково ввімкнути чи вимкнути вимикач, вкотити або викотити візок під навантаженням, увімкнути заземлювач під напругою, подати напругу на ввімкнений заземлювач і зайти у відсік під напругою. Викатні елементи взаємозамінні, на них ставлять вакуумні вимикачі й контактори, трансформатори напруги, роз'єднувачі та запобіжники. Механічний ресурс візка й заземлювача не менше 3000 циклів. Ізоляція KYN28A-12 витримує 42 кВ промислової частоти на землю й 48 кВ на розрив, грозовий імпульс 75 і 85 кВ.
Вакуумні вимикачі нового покоління VTB-12P (ZN63D) і VTB-40.5P (ZN85) мають модульний вбудований пружинний привод і витримують часті комутації та багаторазові вимкнення струмів КЗ. VTB-12 випускають на 630–5000 А та 25–50 кА, механічний ресурс до 30 000 циклів для виконань до 1250 А і 31,5 кА. VTB-40.5 розраховано на 630–4000 А та 25–40 кА з ресурсом 10 000–20 000 циклів. Електричне поле головного кола оптимізовано, що підвищує електричну міцність ізоляції.
Вимикачі зовнішнього встановлення на опорах 12 кВ захищають ділянки повітряних розподільних мереж, ведуть облік і керування. ZW32-12 має полюси з епоксидної смоли із силіконовим покриттям за технологією APG, пружинний або магнітний привод і роз'єднувач. ZW20-12 поєднує вакуумні камери з ізоляцією SF6 за нульового надлишкового тиску, вибухозахисний пристрій і ступінь захисту IP67. LW3-12 гасить дугу в SF6 і має пружинний привод з оливним демпфером. Номінальний струм 630 А, струм вимкнення 20/25 кА, усі три апарати можна комплектувати контролерами автоматизації розподільної мережі.
Технічні характеристики
| KYN28A-12 | 3,6–12 кВ, 630–5000 А, струм вимкнення 20–50 кА |
|---|---|
| KYN28A-24 | 24 кВ, 630–4000 А, 25–40 кА |
| KYN61-40.5 | 40,5 кВ, 630–4000 А, 25–40 кА, підлоговий візок |
| Захист | IP4X за зачинених дверей, «п'ять блокувань» |
| VTB-12 (ZN63D) | 12 кВ, 630–5000 А, 25–50 кА, механічний ресурс до 30 000 циклів |
| VTB-40.5 (ZN85) | 40,5 кВ, 630–4000 А, 25–40 кА, ресурс 10 000–20 000 циклів |
| Вимикачі на опорах 12 кВ | ZW32-12 (вакуум, APG-полюси), ZW20-12 (вакуум, SF6 за нульового надлишкового тиску, IP67), LW3-12 (SF6, IP67): 630 А, 20/25 кА |
Запит ціни та строку поставки
KYN28A / KYN61 — КРУ з викатними елементами 12–40,5 кВ, вакуумні вимикачі VTB і вимикачі 12 кВ на опорах. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які струми мають шафи KYN28A-12?
Номінальні струми 630–5000 А, струми вимкнення 20–50 кА. Шафа працює в мережах 3,6–12 кВ частотою 50 Гц.
Який механічний ресурс у вакуумних вимикачів VTB?
VTB-12 має до 30 000 циклів у виконаннях до 1250 А і 31,5 кА, VTB-40.5 від 10 000 до 20 000 циклів.
За якими стандартами виготовлено KYN28A-12?
Шафу спроєктовано за IEC 62271-200, GB/T 3906, GB/T 11022 і DL/T 404. Вона пройшла повні типові випробування в національному центрі контролю високовольтної апаратури Китаю.
