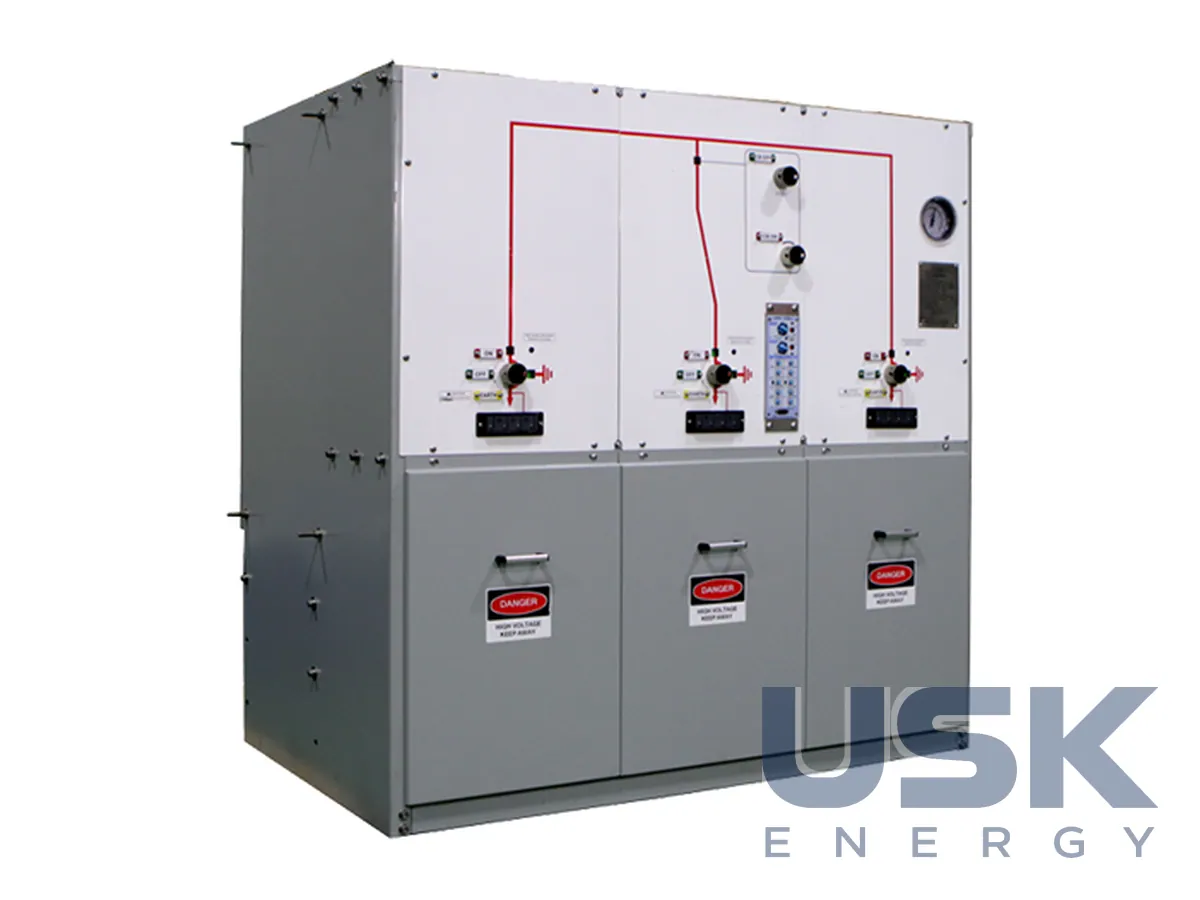

GRMU — елегазовий моноблок RMU 17,5 і 24 кВ
GRMU — елегазовий моноблок кільцевої мережі ENTEC для кабельних мереж 17,5 і 24 кВ з модулями LBS, вакуумного вимикача та запобіжника. Струм стійкості 21 кА протягом 3 с або 16 кА протягом 1 с, керування на місці або через SCADA.
- Номінальна напруга
- 17,5 і 24 кВ
- Модулі
- LBS, вакуумний вимикач або вимикач із запобіжником
- Короткочасна стійкість
- 21 кА 3 с (17,5 кВ); 16 кА 1 с (24 кВ)
- Вмикальна здатність
- 54,6 / 40 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ENTEC GRMU (SF6 Gas Ring Main Unit) ставлять у підземних розподільних мережах класів 17,5 і 24 кВ. Моноблок комбінують із модулів вимикача навантаження (LBS) і вакуумного вимикача (CB) або вимикача із запобіжником, склад визначає замовник. Модель на 24 кВ з’явилася 2011 року й пройшла випробування в KERI, модель 17,5 кВ зробили у 2014–2015 роках і випробували в CESI та KERI. Серед поставок є великі партії по 1000 RMU для мережевої компанії PEDEE (Сирія).
Внутрішні частини повністю ізольовано елегазом і вміщено в корпус із нержавкої сталі. Номінальний тиск SF6 становить 0,14 і 0,13 МПа, мінімальний 0,11 і 0,10 МПа, швидкість витоку менше 0,1 % за 30 років. Розривна мембрана захищає корпус при підвищенні тиску газу. Вимикач із вакуумними камерами має пружинний привод зі зведенням, вимикач навантаження та вимикач із запобіжником тумблерний пружинний. Деталей у механізмі мало, тому служить він довго й обходиться дешевше в експлуатації.
Головний вимикач і заземлювач розділені та взаємно блоковані. Під час обслуговування діє подвійний захист, заземлювач і роз’єднувач. На кожному колі стоїть покажчик напруги, положення контактів видно на мнемосхемі, кабелі під’єднують T-подібними штекерними з’єднувачами.
Частота 50/60 Гц. Струм короткочасної стійкості 21 кА протягом 3 с для 17,5 кВ і 16 кА протягом 1 с для 24 кВ, вмикальна здатність 54,6 і 40 кА. Модуль LBS відключає зарядний струм кабелів 10 / 40 А, модуль вимикача 31,5 / 40 А. Ресурс 2000 операцій. Керування ручне та автоматичне, місцеве або дистанційне через SCADA.
У ручному варіанті стоїть саможивлене реле ETR20H, у моторизованому багатоколове реле ETR304/306 з вимірюванням, моніторингом, реєстрацією та зв’язком. Типові випробування CESI та KERI провели за IEC 62271-100, 102, 103 і 200. GRMU застосовують у кабельних розподільних мережах 10–20 кВ, на трансформаторних підстанціях і в кільцевих схемах з автоматичним секціонуванням.
Технічні характеристики
| Номінальна напруга | 17,5 і 24 кВ |
|---|---|
| Модулі | LBS, вакуумний вимикач або вимикач із запобіжником |
| Короткочасна стійкість | 21 кА 3 с (17,5 кВ); 16 кА 1 с (24 кВ) |
| Вмикальна здатність | 54,6 / 40 кА |
| Відключення | зарядний струм кабелів 10/40 А (LBS); 31,5/40 А (CB) |
| Тиск SF6 | 0,14 / 0,13 МПа номінал; 0,11 / 0,10 МПа мін. |
| Витік | менше 0,1 % за 30 років |
| Ресурс | 2000 операцій |
| Керування | ETR20H або ETR304/306 |
| Стандарти | IEC 62271-1, -100, -102, -103, -200 |
Запит ціни та строку поставки
GRMU — елегазовий моноблок RMU 17,5 і 24 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який тиск елегазу в GRMU?
Номінальний тиск SF6 становить 0,14 МПа для 17,5 кВ і 0,13 МПа для 24 кВ, мінімальний 0,11 і 0,10 МПа. Витік менше 0,1 % за 30 років.
Які струми стійкості має моноблок?
Модель 17,5 кВ витримує 21 кА протягом 3 с, модель 24 кВ 16 кА протягом 1 с. Вмикальна здатність 54,6 і 40 кА.
За якими стандартами випробувано GRMU?
Типові випробування CESI та KERI провели за IEC 62271-100, 102, 103 і 200. Ресурс моноблока 2000 операцій.
