ENSIS — модульне КРУ вторинного розподілу з твердою ізоляцією для автоматизації мереж
ENSIS — модульне КРУ вторинного розподілу ENTEC із твердою ізоляцією HCEP, вакуумними камерами й магнітним актуатором для автоматизованих кабельних мереж. Струм стійкості 12,5 кА, АВР за один період, площа на 52 % менша за металоплаковане КРУ.
- Панелі
- вимикач (CB), вимикач навантаження (SW), облік (MOF), ТН (PT)
- Короткочасна стійкість
- 12,5 кА
- Вмикальна здатність
- 32,5 кА
- Привод
- магнітний актуатор, вакуумні камери
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

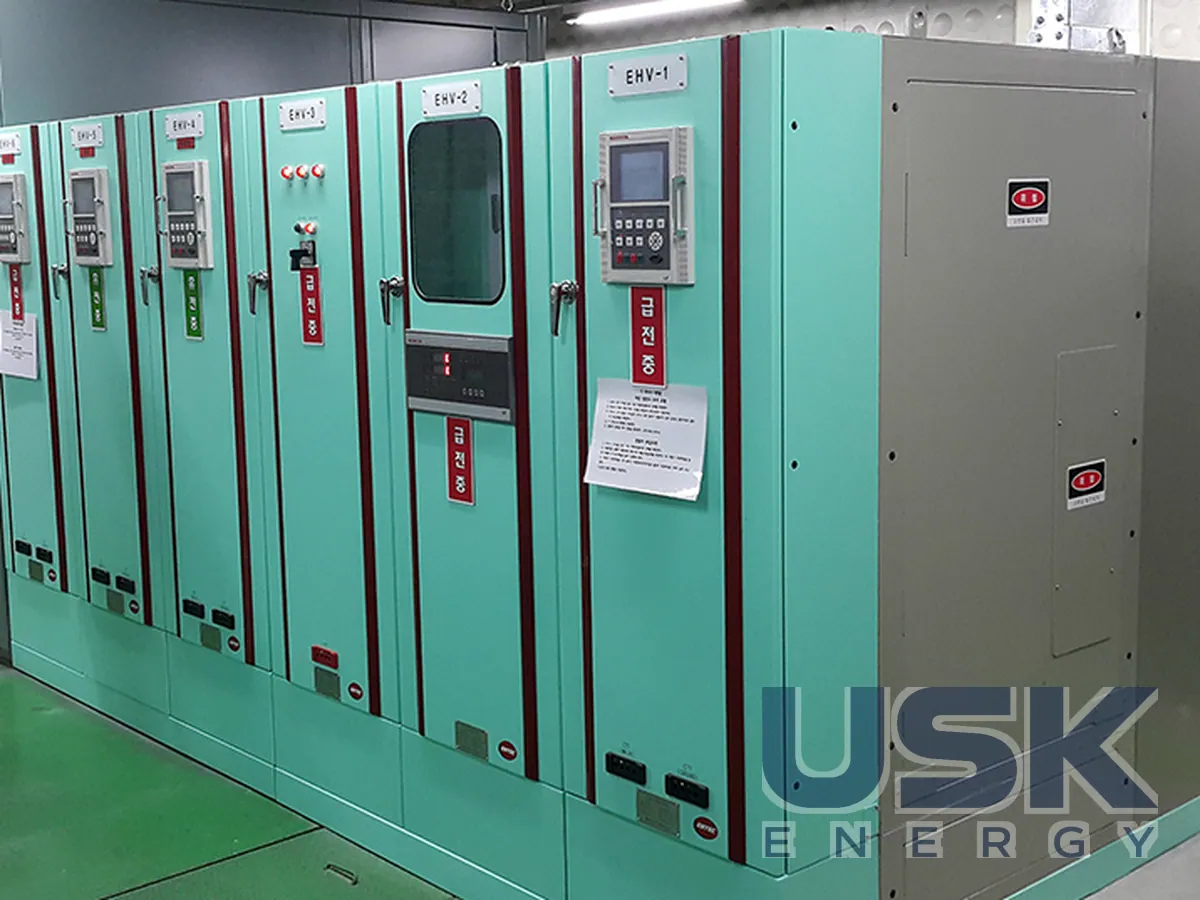

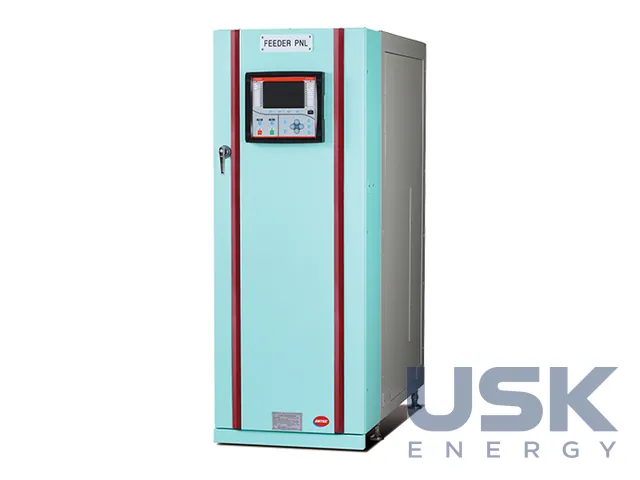

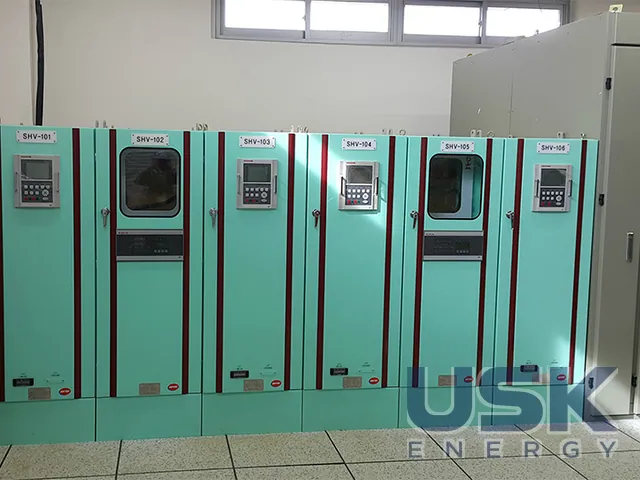

ENTEC ENSIS (Solid Insulated Secondary Switchgear) зроблено як модульне КРУ вторинного розподілу під системи автоматизації розподілу. Його комбінують із панелей вимикача (CB), вимикача навантаження (SW), обліку (MOF), трансформатора напруги (PT) та інших, тож схему розподільної мережі легко змінювати.
Привод вимикача побудовано на постійному магнітному актуаторі, який працює без обслуговування. Дугу гасять вакуумні камери, залиті в епоксидні вводи, олива та газ не застосовуються. Головні частини комутаційного апарата повністю залито гідрофобною циклоаліфатичною епоксидною смолою HCEP. Відкритих провідників, як у звичайних металоплакованих КРУ, тут немає, тож небезпека для персоналу різко менша, а внутрішні КЗ виключені. Без SF6 відпадають періодичні перевірки витоків і дозаправлення. Головний вимикач і заземлювач розділені та блоковані.
Функція автоматичного введення резерву (ALTS) перемикає навантаження протягом одного періоду, коли зникає основне джерело, і перерва в живленні скорочується до мінімуму. Контролер стежить за зникненням і відновленням напруги. Постачають ENSIS із мікропроцесорним керуванням, яке вимірює, контролює й реєструє параметри та має канал зв’язку. Магнітний актуатор і вакуумні камери не потребують регламентного обслуговування, тож під час оглядів перевіряють передусім блокування та журнал контролера.
Струм короткочасної стійкості 12,5 кА, вмикальна здатність 32,5 кА. Кола керування живляться від 90–260 В AC або 110 В DC, їх випробувальна напруга 2 кВ та імпульс 5 кВ. Максимальна кількість операцій 10 000. Займана площа на 52 % менша, ніж у металоплакованого КРУ. Умови роботи −30…+40 °C, висота до 1000 м, вологість 90–95 %. Номінальну напругу класу 25,8 кВ корейський каталог наводить для КРУ підстанцій, тож її уточнюють під час замовлення.
Типові випробування KERI провів за IEC 62271-1, 62271-100, 102, 103, 201 і 200. ENSIS ставлять на вторинних розподільних підстанціях кабельних мереж, в автоматизованих пунктах секціонування та АВР, на промислових і комерційних об’єктах, де потрібні компактність, безпечне оперативне перемикання й відсутність газового господарства.
Технічні характеристики
| Панелі | вимикач (CB), вимикач навантаження (SW), облік (MOF), ТН (PT) |
|---|---|
| Короткочасна стійкість | 12,5 кА |
| Вмикальна здатність | 32,5 кА |
| Привод | магнітний актуатор, вакуумні камери |
| Ізоляція | HCEP, повністю залиті головні частини |
| Ресурс | 10 000 операцій |
| АВР | автоматичне введення резерву за 1 період |
| Габарити | на 52 % менша площа, ніж у металоплакованого КРУ |
| Температура | −30…+40 °C, до 1000 м, вологість 90–95 % |
| Стандарти | IEC 62271-1, -100, -102, -103, -200, -201 |
Запит ціни та строку поставки
ENSIS — модульне КРУ вторинного розподілу з твердою ізоляцією для автоматизації мереж. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З яких панелей складається ENSIS?
КРУ комбінують із панелей вимикача, вимикача навантаження, обліку MOF і трансформатора напруги PT. Ресурс вимикача 10 000 операцій, струм стійкості 12,5 кА.
Як швидко ENSIS перемикає навантаження на резерв?
Функція ALTS перемикає навантаження протягом 1 періоду після зникнення основного джерела. Контролер стежить за зникненням і відновленням напруги.
В яких умовах працює ENSIS?
Діапазон температур −30…+40 °C, висота до 1000 м, вологість 90–95 %. Кола керування живляться від 90–260 В AC або 110 В DC.
