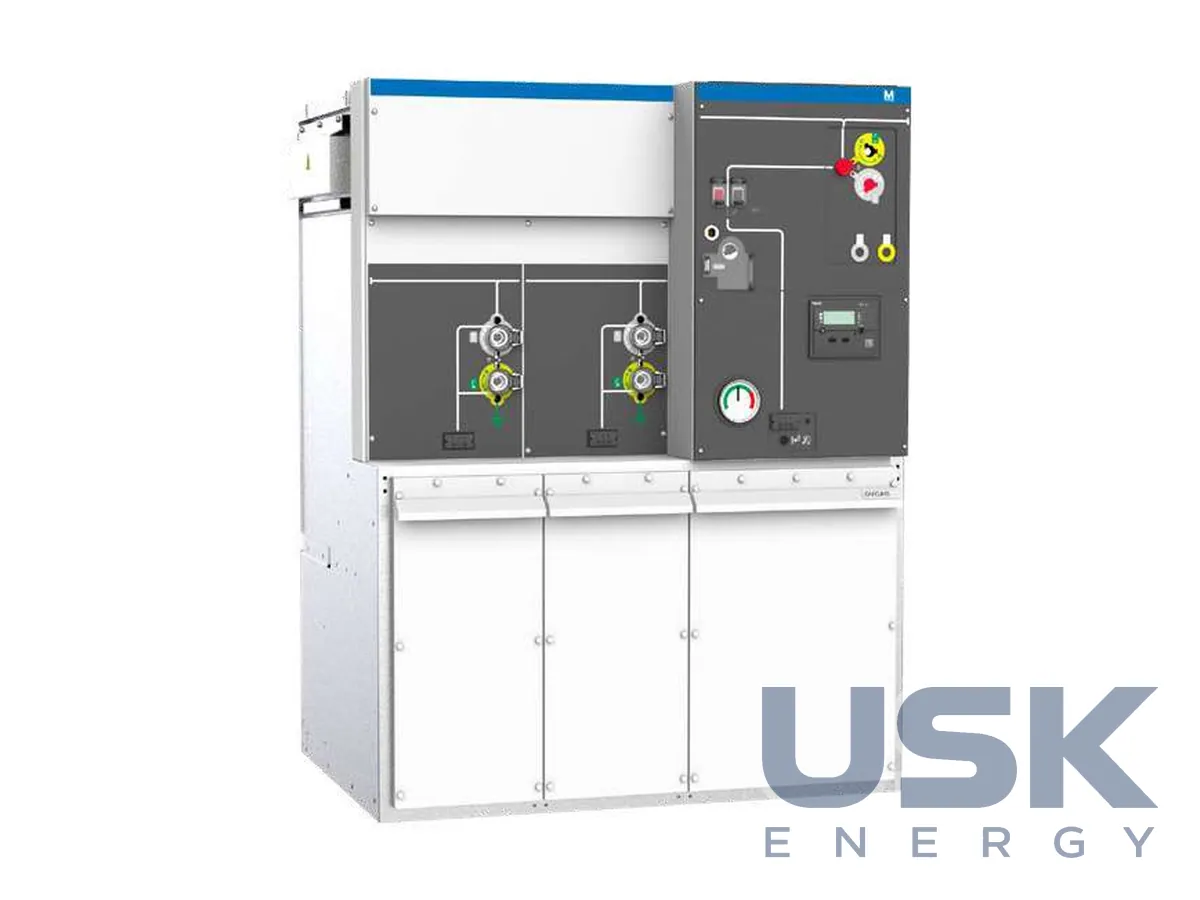

DVCAS — модульні та компактні КРУЕ вторинного розподілу до 38,5 кВ, 630 А
MESA DVCAS — модульні та компактні елегазові КРУЕ вторинного розподілу до 38,5 кВ і 630 А. Комірки розраховано на встановлення всередині вітрогенераторів, вони також працюють на СЕС, у накопичувачах енергії, центрах обробки даних і на тягових лініях.
- Номінальна напруга
- 36 / 38 / 38,5 кВ
- Номінальна частота
- 50 / 60 Гц (38,5 кВ — 50 Гц)
- Номінальний струм
- 630 А (функція S — 1250 А)
- Струм термічної стійкості
- 20 кА, 3 с; 25 кА, 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
DVCAS виконують вторинний розподіл на напрузі до 38,5 кВ у модульному та компактному виконанні. Комірки працюють у мережах ВЕС і СЕС, зокрема з накопичувачами енергії, у розподільчих мережах, центрах обробки даних, на нафтогазових об'єктах, у комерційних і промислових будівлях, метрополітені, на трамвайних і залізничних лініях. Габарити підібрано під встановлення всередині вітрогенератора, налаштування на місці не потрібне. Комірки DVCAS стоять у понад 18 000 вітрогенераторах сумарною потужністю понад 40 000 МВт.
Уся апаратура СН закрита в заземленому баку з нержавної сталі, заповненому SF6 і герметизованому на весь строк служби, за каталогом 30 років. Серію складають чотири функціональні модулі. I означає лінійну функцію з трипозиційним вимикачем навантаження на 630 А (класи M1/E3, заземлювач M0/E2). D відповідає за захист трансформатора вакуумним вимикачем на 630 А (класи E2/M1, цикл В–0,3 с–УВ–15 с–УВ) з трипозиційним роз'єднувачем і реле VIP. Модуль 0 дає пряме під'єднання кабелю до шин, S містить трипозиційний роз'єднувач і шини на 1250 А для ліній зі струмом понад 630 А. Компактні комірки бувають у конфігураціях ID, IID, D0 тощо, модульні постачають окремими функціями та їх комбінаціями.

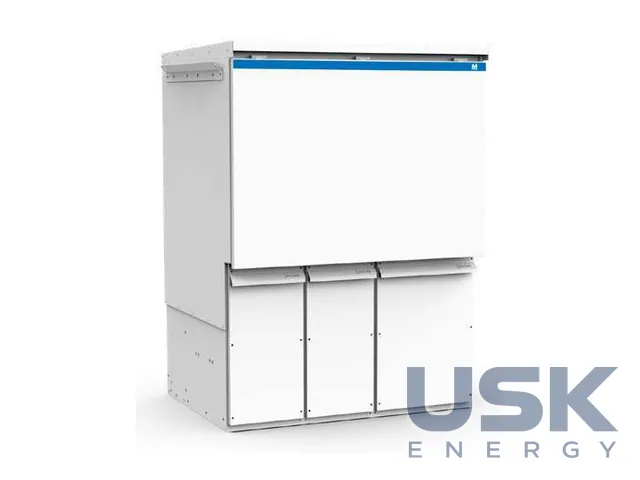

Виконання бувають компактні, компактні розширювані, модульні, зовнішні і Harsh для важких умов середовища. Зовнішні версії ID, IID, IIID, IIDI, DIID, IIDD і DDD мають герметичну оболонку з вуглецевої сталі з покриттям C4H, ступінь захисту IP54. Комірки обслуговують лише спереду, вони мають механічні й електричні блокування і випробувані на стійкість до внутрішньої дуги за IEC 62271-200 з відведенням газів угору або вниз. Висота 1800 мм, глибина 980 мм. Модуль I шириною 422 мм важить 260 кг, компактна IID шириною 1320 мм важить 600 кг. Кабелі під'єднують екранованими Т-подібними роз'ємами на вводи типу C з болтом M16.
Захист і автоматику будують на реле VIP 400/410 з живленням від трансформаторів струму, MiCOM P116 та Easergy P3. До них додають індикатори проходження струму КЗ Flair, реле наявності напруги VD23 і джерело резервного живлення PS100. Керування буває ручним, місцевим або дистанційним, налаштовують його на заводі чи на об'єкті. Кожна комірка проходить заводський контроль герметичності, діелектричне випробування та вимірювання опору контактів, результати входять до протоколу випробувань.
Комірки сертифіковано за IEC 62271-1, -100, -102, -103, -200 та IEC 60529, вони відповідають стандартам IEEE/ANSI і мають сертифікацію UL. Виробництво розташоване в Мунгії (Іспанія), систему якості сертифіковано за ISO 9001, екологічний менеджмент за ISO 14001, зварювання нержавної сталі за ISO 3834-2.
Технічні характеристики
| Номінальна напруга | 36 / 38 / 38,5 кВ |
|---|---|
| Номінальна частота | 50 / 60 Гц (38,5 кВ — 50 Гц) |
| Номінальний струм | 630 А (функція S — 1250 А) |
| Струм термічної стійкості | 20 кА, 3 с; 25 кА, 1 с |
| Струм електродинамічної стійкості | 50 / 52 / 62,5 / 65 кА |
| Випробувальна напруга промислової частоти | 70 / 70 / 80 кВ |
| Грозовий імпульс | 170 / 170 / 180 кВ |
| Стійкість до внутрішньої дуги | 16 / 20 / 25 кА, 1 с, IAC AFL / AFLR |
| Надлишковий тиск SF6 при 20 °C | 0,3 бар |
| Ступінь захисту | IP65 (бак СН); IP3X (відсік НН); IP54 (зовнішнє виконання) |
| Температура експлуатації | від −25 до +40 °C |
| Висота встановлення | до 2000 м |
| Висота × глибина комірок | 1800 × 980 мм |
Запит ціни та строку поставки
DVCAS — модульні та компактні КРУЕ вторинного розподілу до 38,5 кВ, 630 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які функції входять до серії DVCAS?
Лінійна функція I з вимикачем навантаження на 630 А, захист трансформатора D з вакуумним вимикачем, пряме під'єднання 0 і функція S із шинами на 1250 А.
Чи є зовнішнє виконання DVCAS?
Так, версії ID, IID, IIID, IIDI, DIID, IIDD і DDD мають оболонку з вуглецевої сталі з покриттям C4H і ступенем захисту IP54.
В яких умовах працює DVCAS?
Комірки розраховано на температуру від −25 до +40 °C і висоту встановлення до 2000 м. Стійкість до внутрішньої дуги становить 16, 20 або 25 кА протягом 1 с.
