D-SIS — КРУ з твердою ізоляцією та викотним вакуумним вимикачем 15–25,8 кВ
D-SIS — КРУ ENTEC із твердою ізоляцією HCEP і викотним вакуумним вимикачем для підстанцій та електростанцій 15 і 25,8 кВ. Номінальний струм 630 і 1250 А, струм стійкості 25 кА протягом 3 с, ресурс вимикача 10 000 операцій.
- Номінальна напруга
- 15 кВ / 25,8 кВ
- Номінальний струм
- 630 / 1250 А
- Короткочасна стійкість
- 25 кА 3 с; 32,5 кА 1 с
- Вмикальна здатність
- 65 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

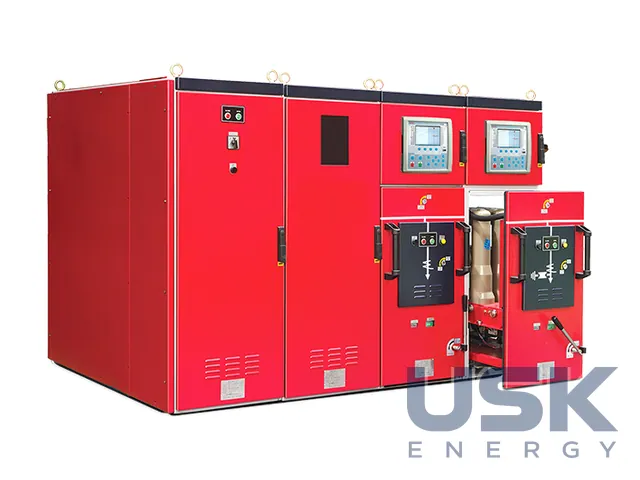

ENTEC D-SIS (Draw-out Solid Insulated Switchgear) комплектують викотним вакуумним вимикачем і ставлять на підстанціях та електростанціях мереж середньої напруги. За даними виробника, площа встановлення скорочується до 38 % порівняно зі звичайним металоплакованим КРУ, хоча в іншому розділі тієї самої сторінки названо 70 %. Виконання 25,8 кВ пройшло типові випробування в KERI у 2016–2017 роках.
Привод вимикача побудовано на постійному магнітному актуаторі, що працює без обслуговування. Дугу гасять вакуумні камери, залиті в епоксидні вводи, оливи й газу немає. Головне коло і збірні шини залито гідрофобною циклоаліфатичною епоксидною смолою HCEP, незалежна пофазна ізоляція виключає трифазні КЗ. Викотний вимикач спрощує обслуговування й ремонт, його можна швидко замінити. Механічні блокування між вимикачем, роз’єднувачем і заземлювачем знижують ризик помилкових операцій, під час обслуговування діє подвійний захист заземлювачем і роз’єднувачем. Газу в КРУ немає, отже контроль тиску й дозаправлення не потрібні, а залита епоксидом ізоляція закриває струмовідні частини.
КРУ має автоматичне введення резерву за 1 період і контроль зникнення та відновлення напруги, ряд панелей легко розширюється. Керує ним мікропроцесорний контролер ETR500 з вимірюванням, моніторингом, реєстрацією та зв’язком, можна ставити й реле інших марок.
Виробник наводить два виконання. Номінальна напруга класу 15 кВ, у корейському каталозі також 25,8 кВ. Номінальний струм 630 і 1250 А, частота 50/60 Гц. Для 15 кВ однохвилинна випробувальна напруга 36 кВ, імпульс 95 кВ. Струм короткочасної стійкості 25 кА протягом 3 с і 32,5 кА протягом 1 с, вмикальна здатність 65 кА, струм відключення 25 кА. Ступінь захисту IP31 / IP3X. Ресурс вимикача 10 000 операцій, роз’єднувача та заземлювача 1000. Робоча температура −10…+40 °C, керування ручне та автоматичне.

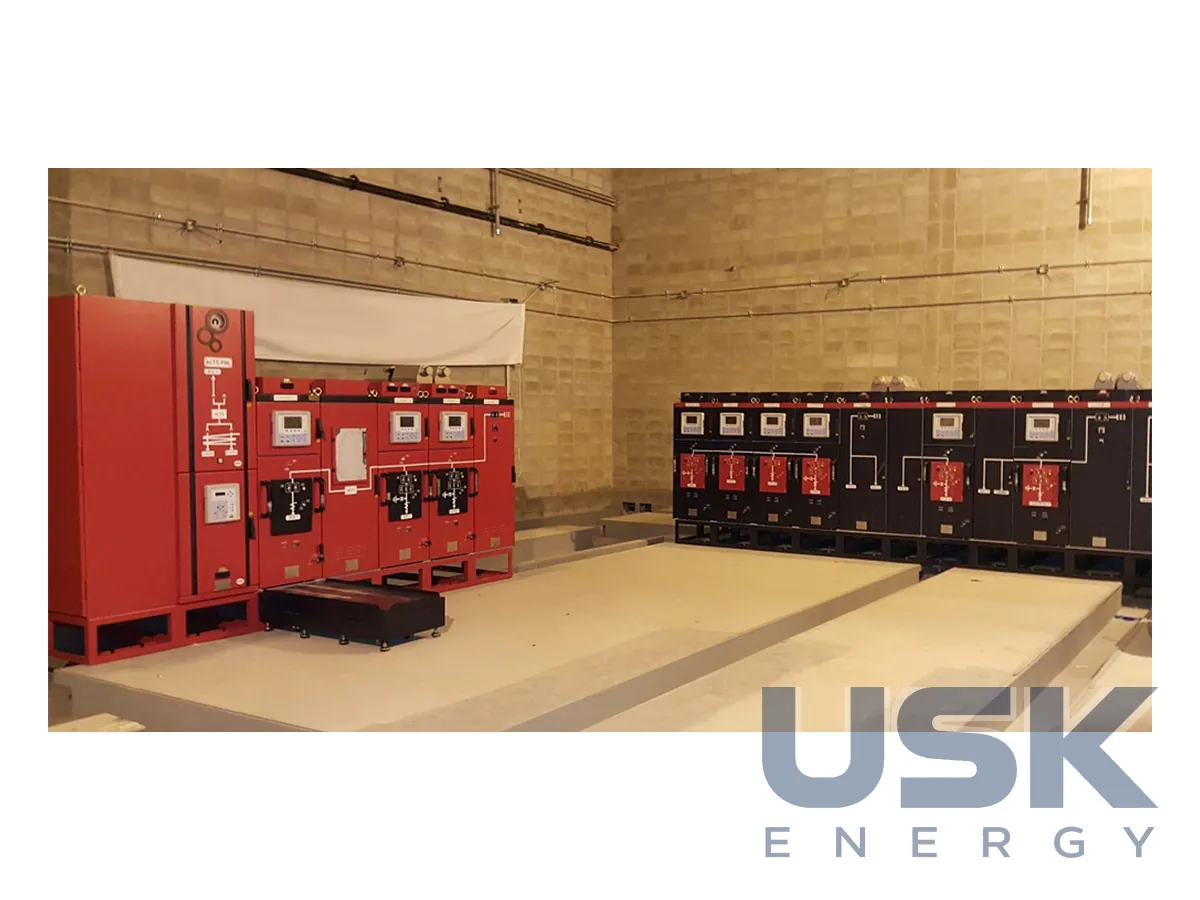

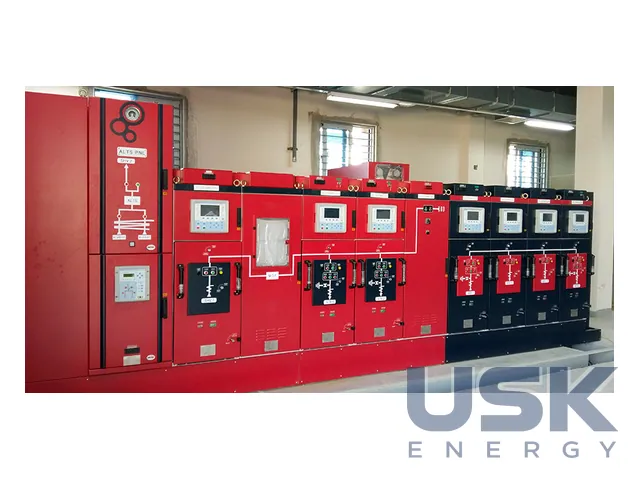

Типові випробування KERI провів за IEC 62271-100 і 200. D-SIS застосовують у КРУ розподільних підстанцій і власних потреб електростанцій та на промислових підстанціях, де потрібні компактність, відсутність газу та швидка заміна вимикача.
Технічні характеристики
| Номінальна напруга | 15 кВ / 25,8 кВ |
|---|---|
| Номінальний струм | 630 / 1250 А |
| Короткочасна стійкість | 25 кА 3 с; 32,5 кА 1 с |
| Вмикальна здатність | 65 кА |
| Ізоляція | 36 кВ / 95 кВ (15 кВ) |
| Ресурс | вимикач 10 000; роз’єднувач/заземлювач 1000 |
| Ступінь захисту | IP31 / IP3X |
| Габарити | до 38–70 % економії площі |
| Температура | −10…+40 °C |
| Стандарти | IEC 62271-100, -200 |
Запит ціни та строку поставки
D-SIS — КРУ з твердою ізоляцією та викотним вакуумним вимикачем 15–25,8 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні струми має D-SIS?
КРУ випускають на 630 і 1250 А при частоті 50/60 Гц. Вмикальна здатність 65 кА, струм відключення 25 кА.
Скільки операцій витримують апарати D-SIS?
Ресурс викотного вакуумного вимикача 10 000 операцій, роз’єднувача та заземлювача 1000. Типові випробування проведено за IEC 62271-100 і 200.
Скільки місця економить D-SIS?
За даними виробника, площа встановлення менша до 38 % порівняно з металоплакованим КРУ. В іншому розділі сторінки виробник наводить 70 %.
