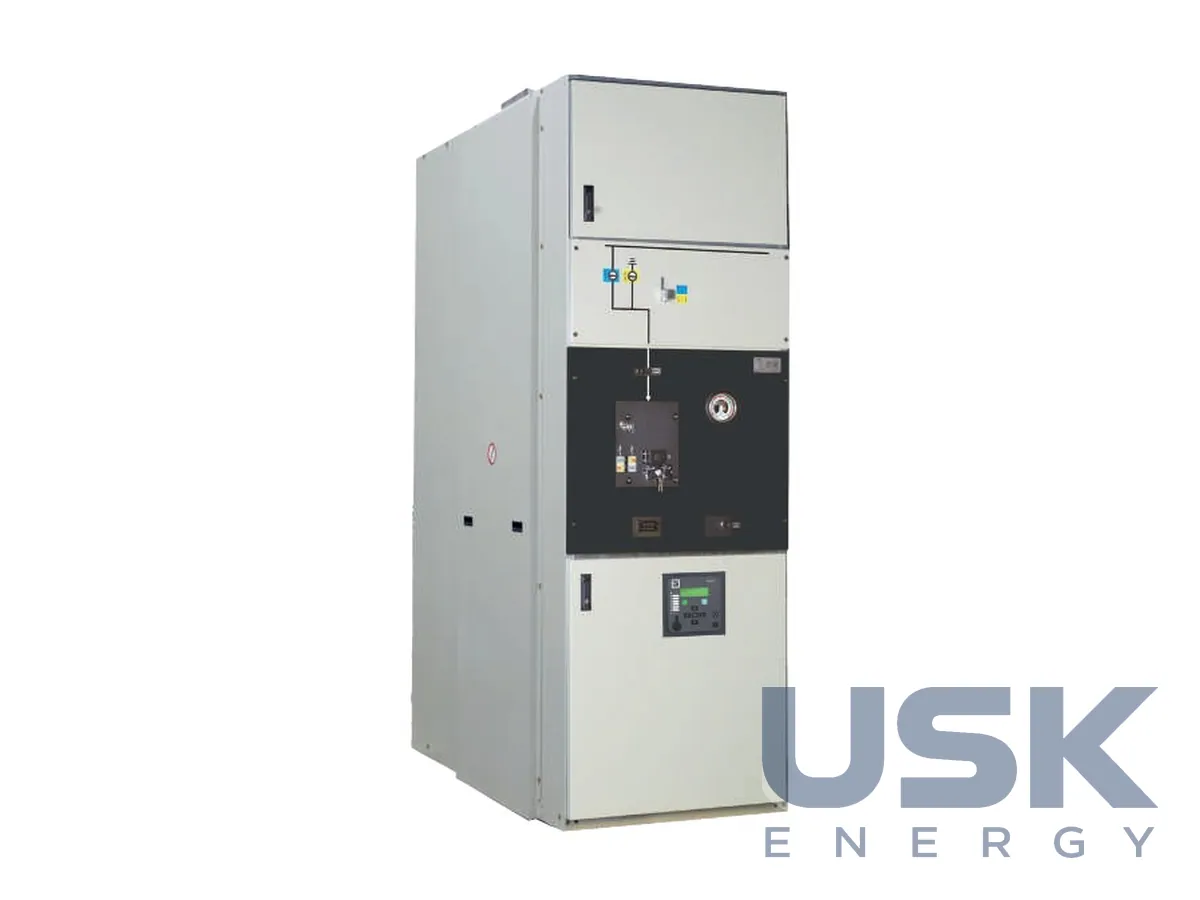

CBGS-2 REN — елегазові комірки 52 кВ, 630 А для мереж СЕС і об'єктів відновлюваної енергетики
MESA CBGS-2 REN — елегазові комірки на 52 кВ і 630 А для мереж середньої напруги сонячних станцій та інших об'єктів відновлюваної енергетики. Типові функції D, S і 0 разом із коміркою вимірювання збираються в радіальні та кільцеві схеми генерувальних станцій СЕС.
- Номінальна напруга
- 52 кВ
- Випробувальна напруга промислової частоти
- 95 кВ
- Грозовий імпульс
- 250 кВ
- Номінальний струм збірних шин
- 630 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CBGS-2 REN побудовано на базі гами CBGS-2 на 52 кВ під мережі середньої напруги проєктів відновлюваної енергетики, у першу чергу сонячних фотоелектричних станцій. Мережа СЕС об'єднує кілька генерувальних станцій у радіальні або кільцеві лінії. Тому типовий набір складається з функції D (захист трансформатора вимикачем), функції S (ввід із роз'єднувачем), функції 0 (боковий ввід) і комірки вимірювання. З них збирають конфігурації SD, SSD, 0D, 0SD, 00D та інші.
Комірка має верхній бак збірних шин із нержавної сталі завтовшки 3 мм із трипозиційним роз'єднувачем (увімкнено, вимкнено, заземлено), герметичний бак вимикача, кабельний відсік і відсік низької напруги. На передній панелі розміщено мнемосхему, покажчики положення, лічильник операцій, манометр SF6, ємнісні покажчики напруги на кожній фазі й кнопку механічного аварійного вимкнення. Роз'єднувач відповідає IEC 62271-102 і вмикається на коротке замикання 20/25 кА через вимикач. Керування ручне. Важіль не виймається до кінця операції, а вимикач не ввімкнеться, поки важіль не знято.
Вимикач на 52 кВ випускається на номінальний струм 630 або 200 А. Номінальний струм вимкнення 20–25 кА, струм увімкнення 50–63 кА (пік), струм вимкнення ємнісного навантаження 220 А, цикл операцій В–0,3 с–УВ–3 хв–УВ. Час вимкнення становить 35–43 мс, увімкнення 55–65 мс. Комірку трансформатора оснащують моторним приводом вимикача, подвійною котушкою вимкнення, колами керування 110/125 В постійного струму і на замовлення реле захисту Easergy P1.
Трансформатори струму застосовують тороїдальні або фланцеві для комерційного обліку, трансформатори напруги фланцеві на елегазовому баку, з литою ізоляцією і зовнішнім заземленим екраном. На кожну фазу приєднання під'єднують один кабель. Комірки відповідають IEC 62271-1, IEC 62271-100, IEC 62271-102 та IEC 62271-200 і працюють від −5 до +40 °C на висоті до 1000 м, для інших умов виконання погоджують з MESA. Стійкість до внутрішньої дуги за каталогом становить 20–25 кА протягом 0,5 с. Маркування на комірках вказує виробника Manufacturas Eléctricas та країну Іспанія.
Технічні характеристики
| Номінальна напруга | 52 кВ |
|---|---|
| Випробувальна напруга промислової частоти | 95 кВ |
| Грозовий імпульс | 250 кВ |
| Номінальний струм збірних шин | 630 А |
| Номінальний струм приєднань | 630 / 200 А |
| Номінальний струм вимкнення | 20 / 25 кА |
| Струм увімкнення на коротке замикання | 50 / 63 кА (пік) |
| Струм вимкнення ємнісного навантаження | 220 А |
| Цикл операцій вимикача | В–0,3 с–УВ–3 хв–УВ |
| Надлишковий тиск SF6 при 20 °C | 0,40 бар |
| Ступінь захисту | IP65 (відсіки ВН); IP3X (відсіки НН) |
| Напруга керування | 110 / 125 В пост. струму |
| Температура навколишнього середовища | від −5 до +40 °C |
| Висота встановлення | до 1000 м |
Запит ціни та строку поставки
CBGS-2 REN — елегазові комірки 52 кВ, 630 А для мереж СЕС і об'єктів відновлюваної енергетики. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які функціональні комірки входять до CBGS-2 REN?
Функція D для захисту трансформатора вимикачем, S для вводу з роз'єднувачем, 0 для бокового вводу і комірка вимірювання. З них збирають схеми SD, SSD, 0D, 0SD та 00D.
Які струми короткого замикання витримує комірка?
Номінальний струм вимкнення 20 або 25 кА, струм увімкнення 50 або 63 кА (пік), термічна стійкість 20–25 кА протягом 3 с.
Яка напруга кіл керування CBGS-2 REN?
Кола керування вимикача розраховано на 110 або 125 В постійного струму. Комірка трансформатора має моторний привод і подвійну котушку вимкнення.
