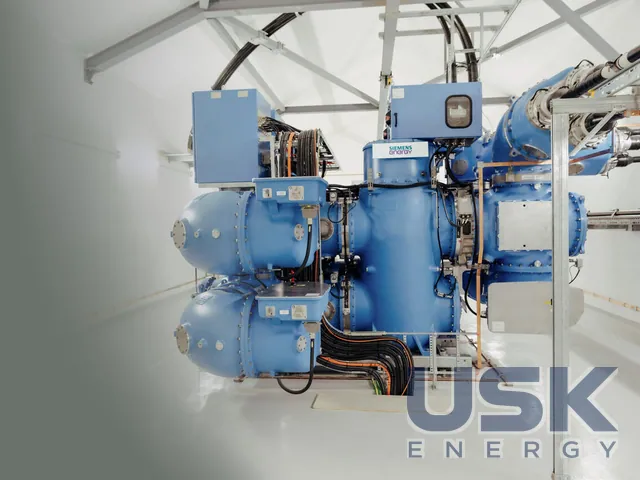

8VN1 Blue GIS — КРУЕ 145 кВ з вакуумними вимикачами та ізоляцією чистим повітрям
8VN1 Blue GIS — газоізольована розподільча установка на 145 кВ, повністю вільна від елегазу та інших фторованих газів. Дугу гасять вакуумні вимикачі, струмовідні частини ізолює чисте повітря. Установку ставлять на підстанціях 110–150 кВ мережевих компаній, промислових підстанціях, підстанціях вітропарків і в холодному кліматі.
- Номінальна напруга
- до 145 кВ, 50/60 Гц
- Випробувальна напруга / грозовий імпульс
- 275 / 650 кВ
- Номінальний струм (шини, приєднання, секціонування)
- до 3150 А
- Струм вимикання КЗ
- до 50 кА; ударний струм 135 кА; 3 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ізоляційне середовище складається з 80 % азоту та 20 % кисню, очищених і осушених, потенціал глобального потепління нульовий. Установку побудовано на модульній платформі компонентів, вона поєднує вакуумну комутацію з компактністю КРУЕ. Токсичних газів і продуктів розкладання немає. Тому транспортування, експлуатація та обслуговування не потребують спеціального навчання, контролю густини, обліку викидів і утилізації газу. Вакуумна камера герметична на весь строк служби й не обслуговується.
Номінальна напруга до 145 кВ за частоти 50/60 Гц. Випробувальна напруга промислової частоти становить 275 кВ, грозового імпульсу 650 кВ. Номінальний струм збірних шин, приєднань і секційних комірок досягає 3150 А. Струм вимикання КЗ і короткочасно витримуваний струм до 50 кА протягом 3 с, ударний струм 135 кА. Вимикач із пружинним приводом працює в циклах O‑0,3 с‑CO‑3 хв‑CO та CO‑15 с‑CO.
Тиск заповнення 0,8 МПа ), витік менше 0,1 % на рік на відсік. Ширина комірки із загальним приводом полюсів 1000 мм. Звичайна комірка з традиційними трансформаторами струму важить близько 6 т, має висоту й глибину 3,2/5,5 м і працює за −50…+55 °C. З малопотужними вимірювальними трансформаторами LPIT комірка коротша (3,1/3,7 м) і легша (4,7 т), її розраховано на −30…+55 °C.
Установку можна ставити в приміщенні й просто неба. Першу ревізію проводять не раніше ніж через 25 років, строк служби понад 50 років. Серед реалізованих об'єктів перша повністю безелегазова підстанція 110 кВ на сталеливарному заводі Feralpi. Установка відповідає стандартам IEC та IEEE.
Технологію вакуумної комутації виробник розвиває понад 40 років у середній напрузі, а високовольтні застосування розробляє з 2012 року. Приводом для переходу стало законодавство ЄС, яке обмежує фторовані гази й допускає лише рішення з GWP < 1, якщо вони доступні. Для мережевої компанії це означає менше паперової роботи й простішу експлуатацію підстанції.
Технічні характеристики
| Номінальна напруга | до 145 кВ, 50/60 Гц |
|---|---|
| Випробувальна напруга / грозовий імпульс | 275 / 650 кВ |
| Номінальний струм (шини, приєднання, секціонування) | до 3150 А |
| Струм вимикання КЗ | до 50 кА; ударний струм 135 кА; 3 с |
| Вимикач | вакуумний, пружинний привод |
| Ізоляція | чисте повітря, 0,8 МПа (абс.), 0 кг F-газів |
| Комірка | ширина 1000 мм; 6,0 т (зі звичайними ТС) або 4,7 т (з LPIT) |
| Температура | −50…+55 °C (звичайне виконання), −30…+55 °C (з LPIT) |
| Строк служби | > 50 років; перша ревізія > 25 років |
| Стандарти | IEC, IEEE |
Запит ціни та строку поставки
8VN1 Blue GIS — КРУЕ 145 кВ з вакуумними вимикачами та ізоляцією чистим повітрям. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 11 00 (КРУЕ від 500 кВ) 8537 20 19 00 (інші КРУЕ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи підходить 8VN1 для підстанцій 110 кВ?
Так, установку розраховано на напругу до 145 кВ і застосовують на підстанціях 110–150 кВ. Перша повністю безелегазова підстанція 110 кВ на заводі Feralpi побудована саме на 8VN1.
Які струми витримує 8VN1 Blue GIS?
Номінальний струм шин і приєднань до 3150 А, струм вимикання КЗ до 50 кА протягом 3 с. Ударний струм становить 135 кА.
Чим відрізняється комірка з LPIT від звичайної?
Комірка з LPIT має габарити 3,1/3,7 м і масу 4,7 т проти 3,2/5,5 м і близько 6 т у звичайної. Діапазон температур для неї −30…+55 °C замість −50…+55 °C.
