TBB / BAMH / TCB — конденсаторні установки 6–110 кВ, батареї поздовжньої компенсації 220–750 кВ і фільтрів ЛПТ
Комплектні конденсаторні установки TBEA на власних конденсаторах охоплюють клас від автоматичних батарей 6–35 кВ до батарей поздовжньої компенсації ліній 750 кВ. Їх ставлять для підвищення коефіцієнта потужності, зниження втрат у лініях і стабілізації напруги в трифазних мережах 50 або 60 Гц. Окремий напрям становлять конденсаторні батареї фільтрів перетворювальних підстанцій постійного струму.
- Каркасні установки
- 6–110 кВ, 600–240 000 квар, 50/60 Гц, реактивність 1/5/12 %, одна або дві зірки
- Автоматичні багатоступеневі
- TBBZ10-2000(1000+1000): 10 кВ, ступені 1000+1000 квар, RS-485
- Ємнісні блоки в спільному баку
- BAMH38.5/√3-20000-1W: 20 000 квар; установки TBB35-60000
- Компактні
- JBBH10-6000: 6000 квар, 10 кВ, площа на 50 % менша, ніж у каркасних
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

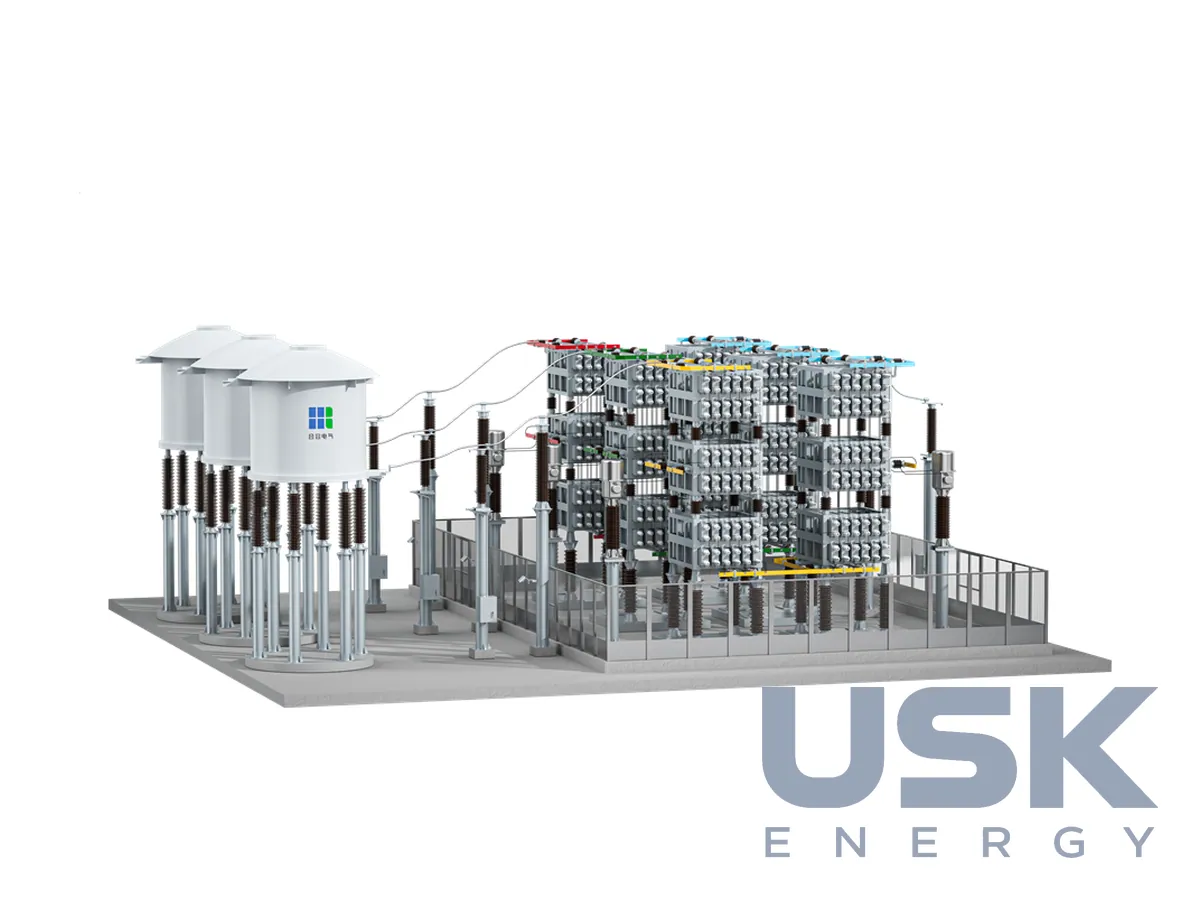

Каркасні установки 6–110 кВ потужністю 600–240 000 квар збирають із шунтових конденсаторів, послідовних реакторів із реактивністю 1, 5 або 12 %, розрядних котушок, обмежувачів перенапруг, заземлювальних роз'єднувачів, каркасів, ошинування, опорних ізоляторів та огородження. Схема з'єднання одна або дві зірки. Каркас установок до 20 кВ ставлять просто на землю, на 35 кВ і вище його монтують на ізольований майданчик. Горизонтальна компоновка займає мало місця, модульний каркас зручно перевозити й збирати на об'єкті, виконання придатне для відкритих і закритих підстанцій. Установки працюють тривало за напруги 1,1 Uном і за діючого струму до 1,3 номінального.
Захист будують за напругою розімкненого трикутника, диференційним за фазною напругою, мостовим диференційним за струмом і за струмом небалансу в нейтралі. Багатоступеневі автоматичні установки 6–35 кВ мають спеціальний комутаційний апарат і контролер, який вмикає та вимикає ступені за реактивною потужністю. Приклад такої установки TBBZ10-2000 на 10 кВ і 2000 квар із двома ступенями по 1000 квар. Зв'язок із диспетчерським рівнем іде через RS-485 із функціями телевимірювання, телесигналізації, телекерування та телерегулювання.

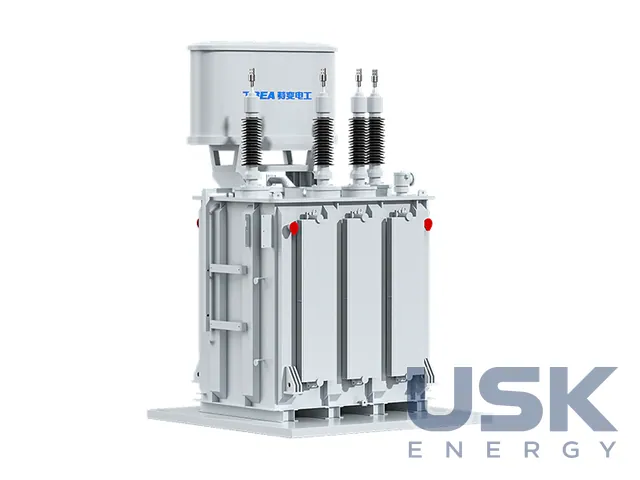

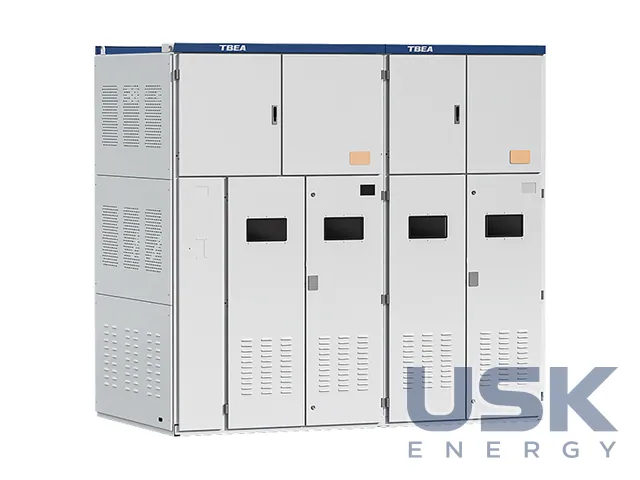

Конденсатори в спільному баку TBEA першою в Китаї освоїла у виробництві. У BAMH38.5/√3-20000-1W на 20 000 квар внутрішні секції розміщено у великому баку з оливою. Блок герметичний, малошумний, вибухо- та пожежобезпечний і ставиться прямо на фундамент. На таких блоках збирають установки TBB35-60000 на 60 Мвар. Компактна JBBH10-6000 (6000 квар, 10 кВ) містить конденсатор, реактор, розрядну котушку, захист і кабельну шафу в одному закритому корпусі. Площа під неї більш ніж на 50 % менша, ніж під каркасну установку, а неелектричні захисти контролюють тиск і температуру оливи.
Батареї поздовжньої компенсації 220–750 кВ вмикають послідовно в лінію, вони компенсують її індуктивність і підвищують пропускну здатність. Модель TCB750/66.34-199000 має 199 Мвар, струм 3000 А та опір 22,11 Ом. Конденсаторні батареї фільтрів передач постійного струму створюють шлях для гармонік і компенсують реактивну потужність перетворювачів. TAL500-191217.6 розрахована на 191,2 Мвар і 442,7 кВ з рівнями ізоляції 1175/1550 кВ, має мостовий диференційний захист і зварний каркас. Втрати в конденсаторах не перевищують 0,02 %. Установки TBEA працюють на передачах 1000 кВ Юйхен — Вейфан і ±800 кВ Чжалут — Ціннчжоу.
Технічні характеристики
| Каркасні установки | 6–110 кВ, 600–240 000 квар, 50/60 Гц, реактивність 1/5/12 %, одна або дві зірки |
|---|---|
| Автоматичні багатоступеневі | TBBZ10-2000(1000+1000): 10 кВ, ступені 1000+1000 квар, RS-485 |
| Ємнісні блоки в спільному баку | BAMH38.5/√3-20000-1W: 20 000 квар; установки TBB35-60000 |
| Компактні | JBBH10-6000: 6000 квар, 10 кВ, площа на 50 % менша, ніж у каркасних |
| Поздовжня компенсація | TCB750/66.34-199000: 199 Мвар, 3000 А, 22,11 Ом (750 кВ) |
| Фільтри ЛПТ | TAL500-191217.6: 191,2 Мвар, 442,7 кВ, LI 1550 кВ |
| Втрати | ≤0,02 % |
| Захисти | розімкнений трикутник, диференційний за напругою, мостовий диференційний |
Запит ціни та строку поставки
TBB / BAMH / TCB — конденсаторні установки 6–110 кВ, батареї поздовжньої компенсації 220–750 кВ і фільтрів ЛПТ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
